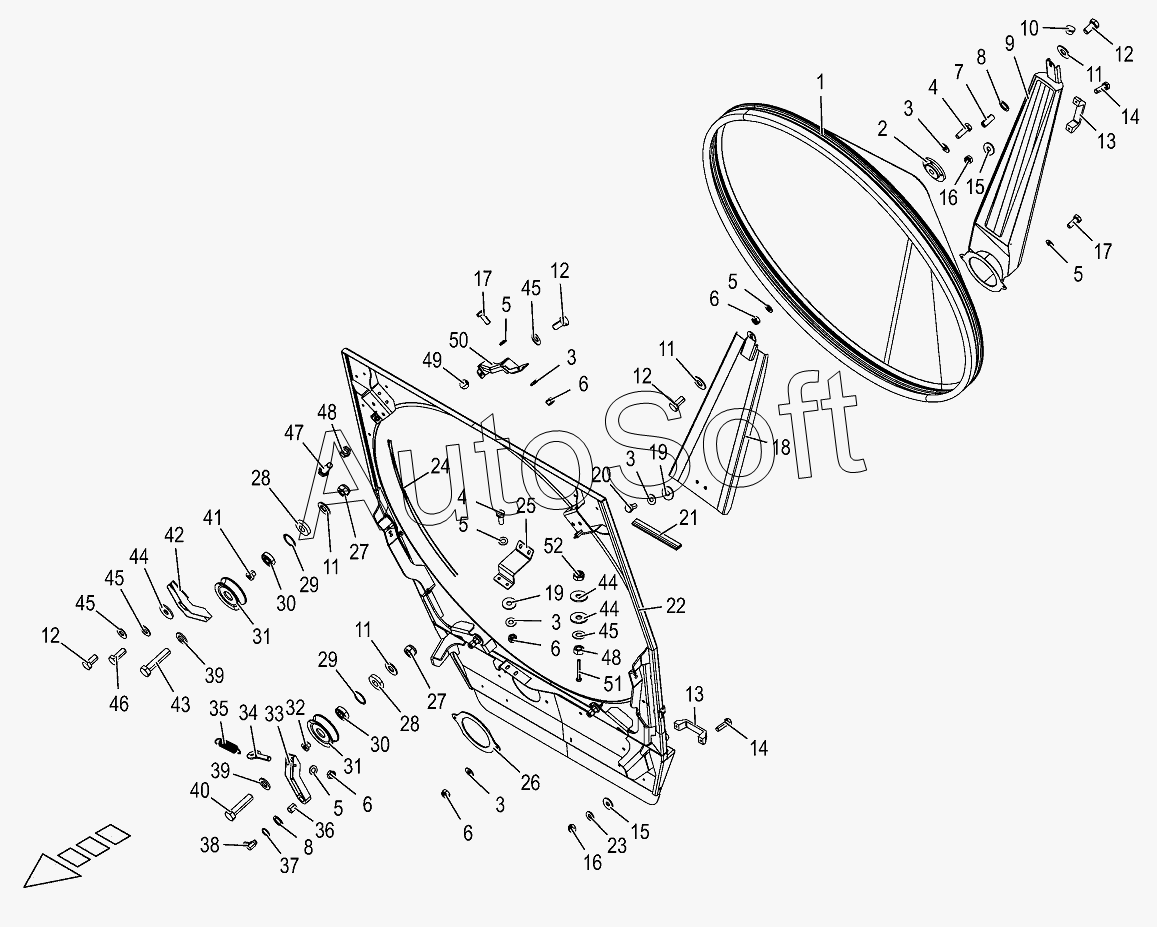

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Sieve drum
/116.gif)
1
1
2
3
3
3
3
3
4
4
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
22
23
24
25
26
27
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
44
44
45
45
45
45
45
45
46
47
48
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200184760 | 2***0 | Sieve drum-optional | |
| 1 | 2***0 | Sieve drum | |
| 2 | 0***0 | Flange bearing | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Locknut | |
| 7 | 2***0 | Shaft | |
| 8 | 0***1 | Supporting disc | |
| 9 | 2***0 | Exhaust | |
| 10 | 0***0 | Sealing plug | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Hand grip | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Washer | |
| 16 | 0***1 | Locknut | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 2***0 | Pendulum | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Hex head bolt | |
| 22 | 2***1 | Frame sieve drum | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 2***0 | Brush-Id.-no.= 1m | |
| 25 | 2***0 | Support pendulum plate bottom | |
| 26 | 2***0 | Sealing sheet | |
| 27 | 0***0 | Locknut | |
| 28 | 0***0 | Washer | |
| 29 | 0***0 | Circlip | |
| 30 | 0***0 | Grooved ball bearing | |
| 31 | 2***0 | Jockey pulley | |
| 32 | 2***0 | Spacer bushing-short | |
| 33 | 2***0 | Jockey pulley support | |
| 34 | 0***2 | Eyebolt | |
| 35 | 0***0 | Tension spring | |
| 36 | 0***0 | Bearing bush | |
| 37 | 0***1 | Circlip | |
| 38 | 0***0 | Grease niple | |
| 39 | 0***1 | Washer | |
| 40 | 0***1 | Hex head bolt | |
| 41 | 2***0 | Spacer bushing-long | |
| 42 | 2***1 | Roll holder | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 9***0 | Washer | |
| 45 | 0***1 | Detent edged washer | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 0***0 | Hex nut | |
| 49 | 9***0 | Ball knob | |
| 50 | 2***0 | Tappet | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***0 | Locknut |
