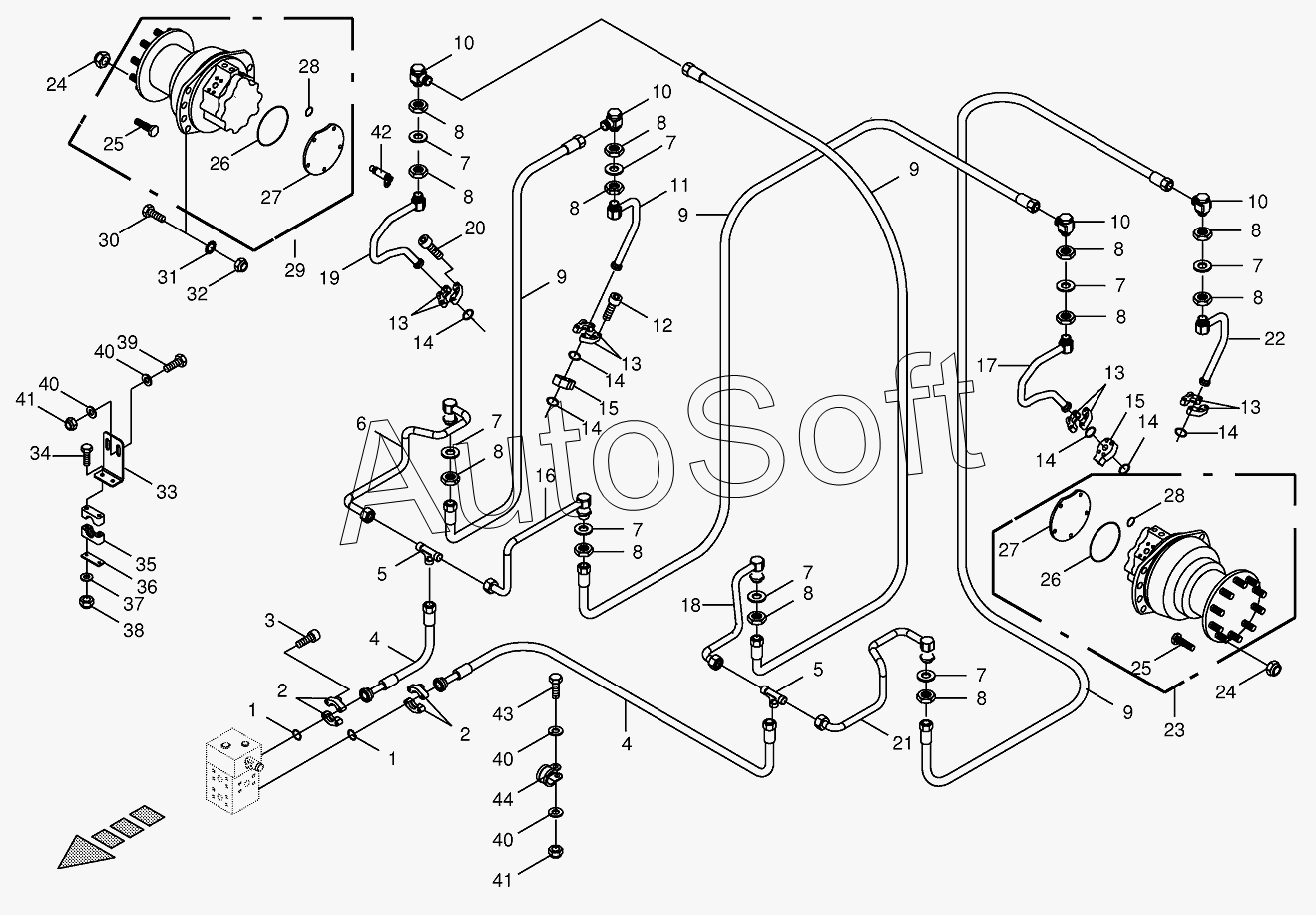

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hydr.ground drive/Cam lobe mot.- back
/124.gif)
37
25
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
24
24
38
39
40
40
40
40
41
41
42
43
44
12
2
2
3
4
4
5
5
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
10
10
10
10
11
1
1
13
13
13
13
14
14
14
14
14
14
15
15
16
17
18
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009099081 | 0***1 | Detent edged washer | |
| 009103511 | 0***1 | Washer | |
| 009106030 | 0***0 | Washer | |
| 270093260 | 2***0 | Fastening kit T4-rotation sensor | |
| 270132680 | 2***0 | Gasket set swivell screw-fitt | |
| 1 | 2***0 | Flange gasket | |
| 2 | 0***1 | SAE-flange section-2 halves | |
| 3 | 0***1 | Allen screw | |
| 4 | 2***0 | High pressure hose line | |
| 5 | 9***0 | T-reduction | |
| 6 | 2***0 | Tag block-back right | |
| 7 | 0***0 | Washer | |
| 8 | 0***0 | Hex nut | |
| 9 | 2***0 | High pressure hose line | |
| 10 | 9***0 | Swing fixture | |
| 11 | 2***0 | Solder piece | |
| 12 | 9***0 | Allen screw | |
| 13 | 0***1 | SAE-flange section-2 halves | |
| 14 | 2***0 | Flange gasket | |
| 15 | 2***0 | SAE intermediate flange | |
| 16 | 2***0 | Tag block-left front | |
| 17 | 2***0 | Solder piece | |
| 18 | 2***0 | Tag block-right front | |
| 19 | 2***0 | Solder piece | |
| 20 | 0***1 | Allen screw | |
| 21 | 2***0 | Tag block-back left | |
| 22 | 2***0 | Solder piece | |
| 23 | 2***0 | Wheel motor-left | |
| 24 | 9***0 | Nut | |
| 25 | 0***1 | Wheel pin | |
| 26 | 0***0 | O-ring | |
| 27 | 0***0 | Cover | |
| 28 | 0***0 | O-ring | |
| 29 | 2***0 | Wheel motor-right | |
| 30 | 0***0 | Heх head bolt | |
| 31 | 0***1 | Detent edged washer | |
| 32 | 0***0 | Locknut | |
| 33 | 2***0 | Plate holder | |
| 34 | 9***0 | Hex head bolt | |
| 35 | 0***1 | Tube clamp-2 halves | |
| 36 | 0***0 | Cover plate | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***1 | Locknut | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Washer | |
| 41 | 0***0 | Locknut | |
| 42 | 2***0 | Speed Sensor | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 0***0 | Tube clip w. rubber |
