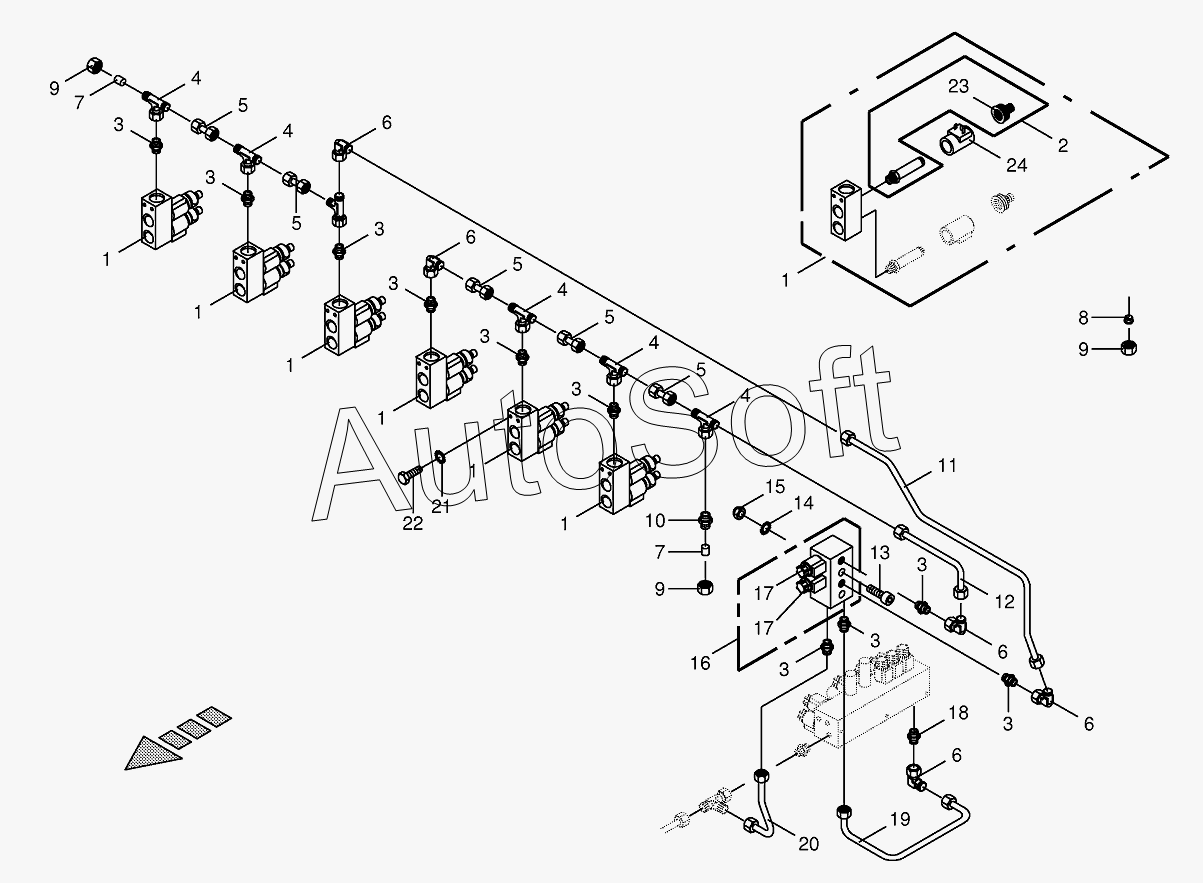

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Hydraulics-control valve
/134.gif)
13
24
23
22
21
20
19
18
17
17
16
15
14
1
1
1
1
1
1
1
12
11
10
9
9
9
8
7
7
6
6
6
6
6
5
5
5
5
5
4
4
4
4
4
3
3
3
3
3
3
3
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009197851 | 0***1 | Male connector | |
| 1 | 0***0 | Control bloc | |
| 2 | 0***0 | 2/2-Directional-control valve | |
| 3 | 0***1 | Male connector | |
| 4 | 0***1 | T-connector | |
| 5 | 0***0 | Double nipple | |
| 6 | 0***1 | Angle lug | |
| 7 | 0***0 | Locking cone w. O-ring | |
| 8 | 0***1 | Cutting ring | |
| 9 | 0***0 | Nozzle disc cap | |
| 10 | 0***1 | Connector | |
| 11 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***1 | Allen screw | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Locknut | |
| 16 | 0***0 | Valve block | |
| 17 | 0***0 | 3/2-Directional-control valve | |
| 18 | 0***0 | Solenoid coil | |
| 19 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 20 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 2***0 | Emergency hand operation | |
| 24 | 0***0 | Solenoid coil |
