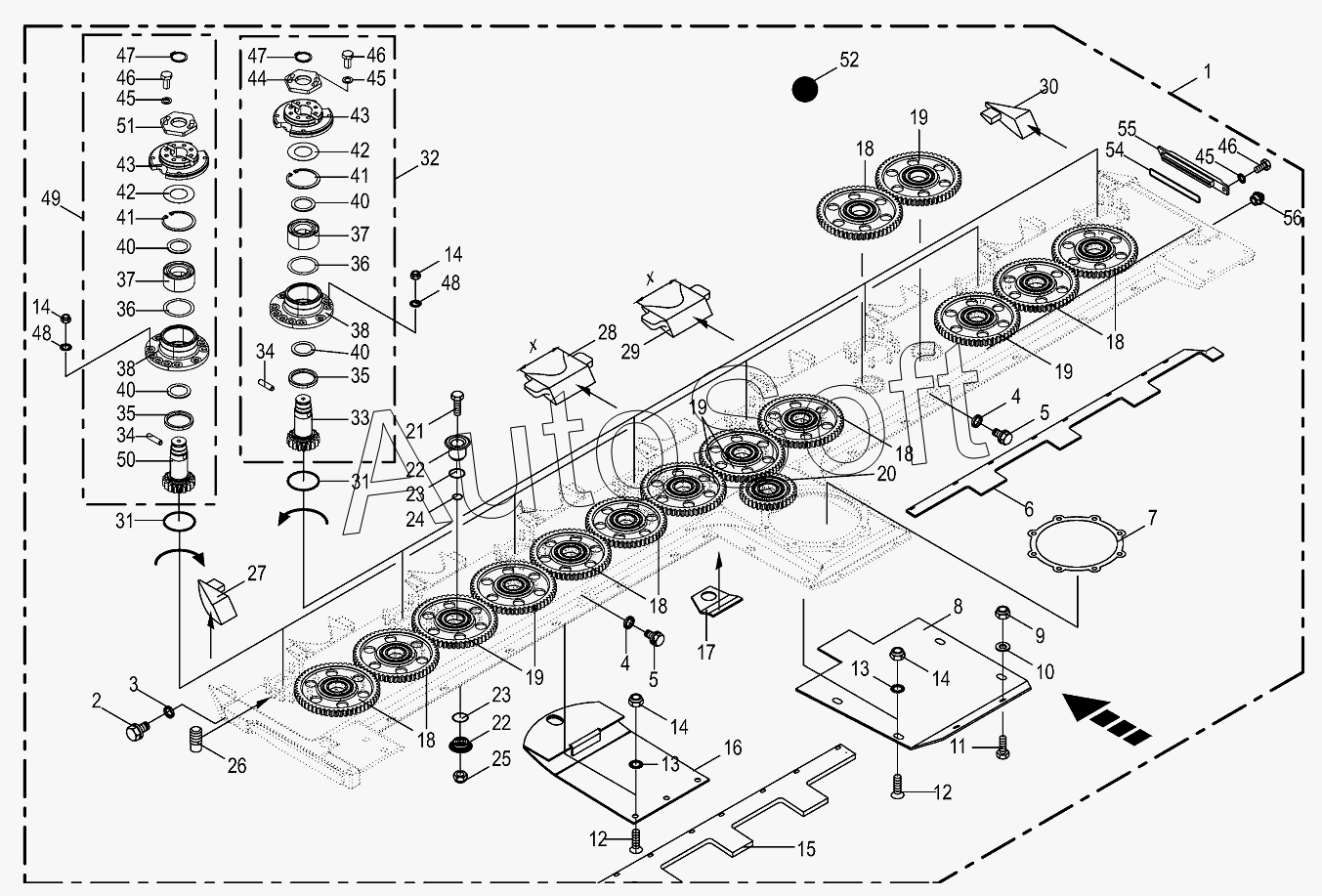

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Cutter bar-SafeCut INSIDE-lateral
/16.gif)
42
42
27
28
29
30
31
31
32
33
34
34
35
35
36
36
37
37
38
38
40
40
40
40
41
41
26
43
43
44
45
45
45
46
46
46
47
47
48
48
49
50
51
52
54
55
56
12
2
3
4
4
5
5
6
7
8
9
10
11
12
12
12
12
12
1
13
13
14
14
14
14
15
16
17
18
18
18
18
18
19
19
19
19
20
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Cutter bar-cpl. | |
| 2 | 0***1 | Screw plug | |
| 3 | 0***0 | Gasket ring | |
| 4 | 0***0 | Gasket ring | |
| 5 | 0***1 | Screw plug | |
| 6 | 0***0 | Wearing plate-right | |
| 7 | 0***0 | Gasket | |
| 8 | 2***0 | Wear plate EHD | |
| 9 | 0***0 | Locknut | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***2 | Countersunkscrew | |
| 12 | 0***2 | Countersunkscrew | |
| 12 | 0***1 | Countersunkscrew | |
| 12 | 9***0 | Countersunkscrew | |
| 12 | 9***0 | Countersunkscrew | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Locknut | |
| 15 | 0***0 | Wearing plate-left | |
| 16 | 2***0 | Glide skid EHD | |
| 17 | 0***1 | Wear plate | |
| 18 | 2***0 | Spur gear | |
| 19 | 2***0 | Spur gear | |
| 20 | 2***0 | Spur gear | |
| 21 | 0***1 | Hex head bolt | |
| 22 | 0***1 | Clamping piece | |
| 23 | 0***0 | O-ring | |
| 24 | 0***0 | O-ring | |
| 25 | 0***0 | Self-locking nut | |
| 26 | 0***0 | Weld. pin | |
| 27 | 2***0 | Sheet edge-left | |
| 28 | 0***1 | Sheet edge | |
| 29 | 0***0 | Sheet edge | |
| 30 | 2***0 | Sheet edge-right | |
| 31 | 0***0 | O-ring | |
| 32 | 2***0 | Bearing housing HD assembled left | |
| 33 | 2***0 | Front pinion shaft | |
| 34 | 2***0 | Dowel pin | |
| 35 | 0***0 | Radial-shaft sealing ring | |
| 36 | 0***0 | Shim ring | |
| 37 | 9***0 | Taper roller bearing | |
| 38 | 2***0 | Flange bearing | |
| 40 | 2***0 | Support disc | |
| 41 | 9***0 | Circlip | |
| 42 | 2***0 | Belleville spring | |
| 43 | 2***1 | Rotor hub | |
| 44 | 2***0 | HEX NUT | |
| 45 | 0***0 | Detent edged washer | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 0***0 | Circlip | |
| 48 | 9***0 | Detent edged washer | |
| 49 | 2***0 | Bearing housing HD assembled right | |
| 50 | 2***0 | Front pinion shaft | |
| 51 | 2***0 | Hex nut | |
| 52 | 0***0 | Oil-Id.-no.=1ltr | |
| 54 | 0***0 | O-ring | |
| 55 | 0***4 | Cover | |
| 56 | 2***0 | Air bleed valve |
