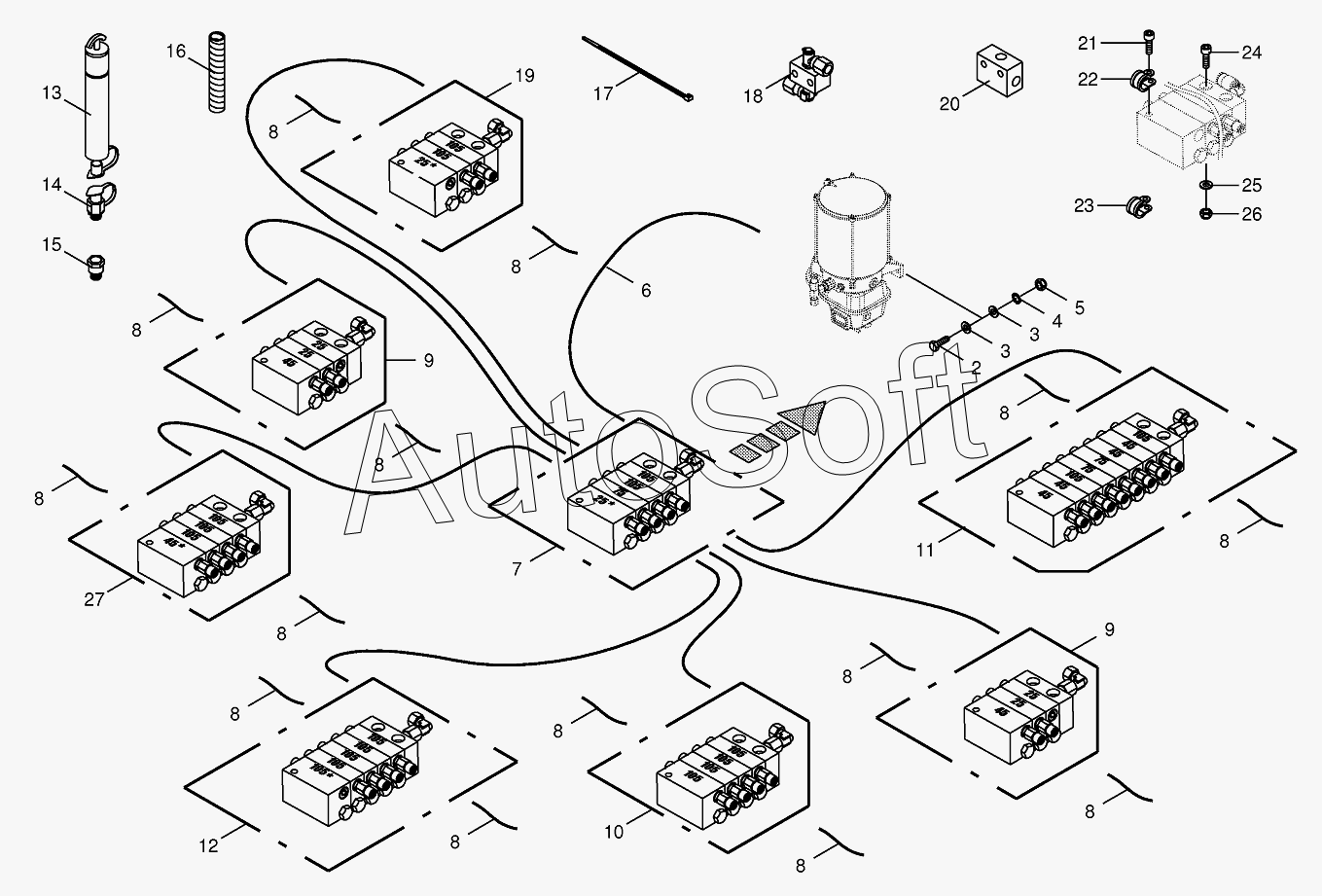

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Central lubrication
/183.gif)
17
18
19
20
21
22
23
23
23
23
23
17
24
24
24
24
24
25
26
27
12
3
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
10
10
11
2
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003014870 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 009030301 | 0***1 | Allen screw | |
| 009030311 | 0***1 | Allen screw | |
| 009240080 | 0***0 | Tube clip w. rubber | |
| 009240100 | 0***0 | Tube clip w. rubber | |
| 009240141 | 0***1 | Tube clip w. rubber | |
| 270016961 | 2***1 | Mobilux EP2 | |
| 270070500 | 2***0 | Tube clip w. rubber | |
| 270071290 | 2***0 | Spiral strip-Id.-no.= 5m | |
| 900005480 | 9***0 | Allen screw | |
| 900020410 | 9***0 | Allen screw | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***0 | High pressure hose-Id.-no.= 1m | |
| 7 | 2***0 | Main distributor CRI 4/7 without line | |
| 8 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 9 | 2***0 | Distributor-Extension arm | |
| 10 | 2***0 | Dis. co. cond. hous. CRI 4/8 witho. Line | |
| 11 | 2***0 | Distribu univ shaft CRI 9/18 without lin | |
| 12 | 2***0 | Distributor portal MX-F 5/9 without line | |
| 13 | 0***0 | Filling cylinder | |
| 14 | 0***0 | Filling connection | |
| 15 | 2***0 | Connector | |
| 16 | 0***0 | Plastic spiral-Id.-no.= 1m | |
| 17 | 0***2 | Cable band | |
| 17 | 0***0 | Cable band | |
| 17 | 2***0 | Cable band | |
| 18 | 2***0 | Pass-through nipple block | |
| 19 | 2***0 | Distributor combination 3/5 without line | |
| 20 | 2***0 | Block | |
| 21 | 0***1 | Allen screw | |
| 22 | 0***0 | Tube clip w. rubber | |
| 23 | 0***0 | Tube clip w. rubber | |
| 24 | 9***0 | Allen screw | |
| 25 | 0***1 | Washer | |
| 26 | 0***0 | Locknut | |
| 27 | 2***0 | Distributor combination 4/7 without line |
