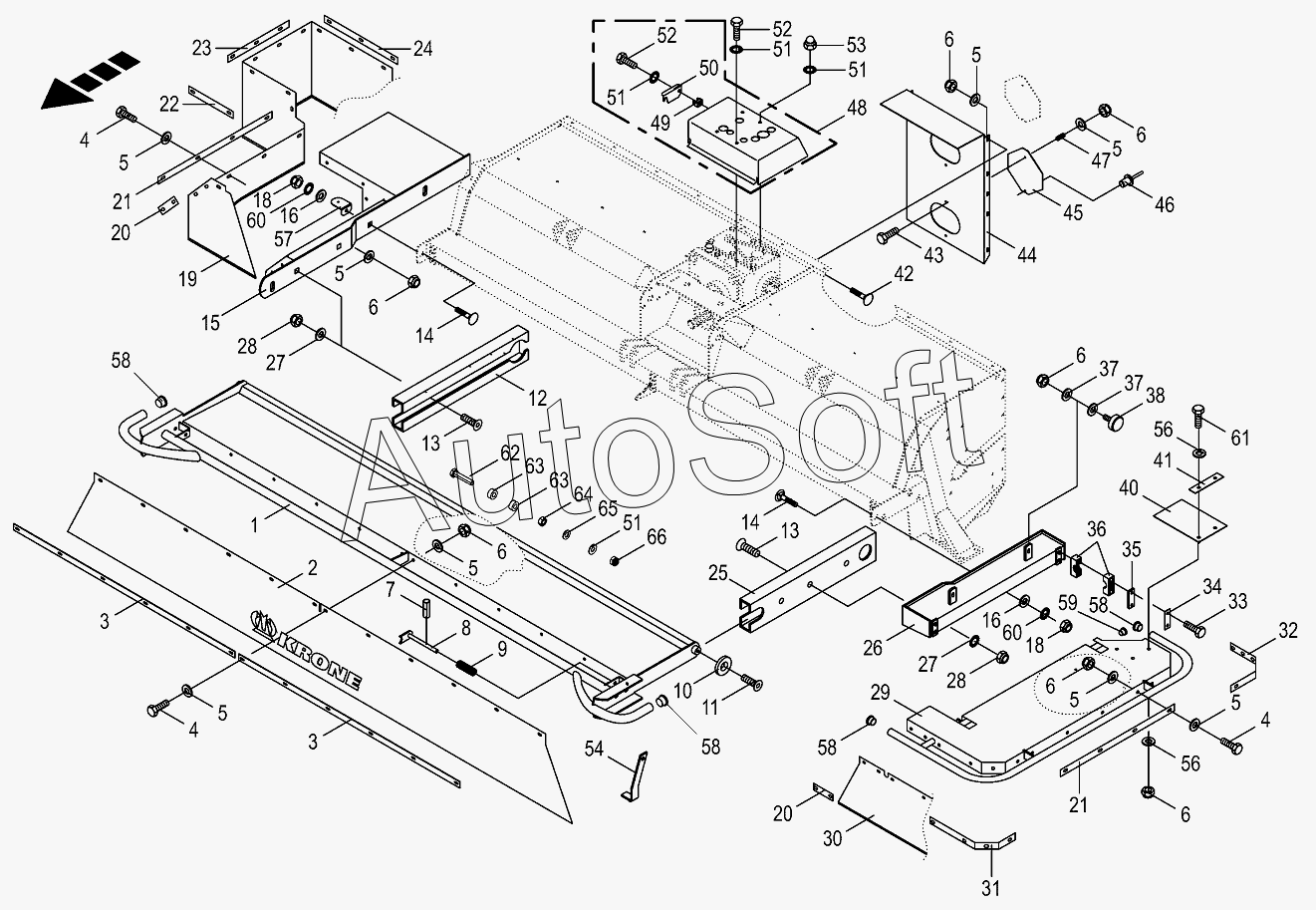

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Guard for mower beam cpl.-left/right
/29.gif)
40
48
47
46
45
44
43
42
41
49
38
37
37
36
35
34
33
32
31
58
58
58
58
66
65
64
63
63
62
61
60
60
59
30
57
56
56
54
53
52
52
51
51
51
51
50
9
15
14
14
14
13
13
12
11
10
16
16
8
7
6
6
6
6
6
6
6
5
5
5
5
5
5
5
5
4
4
4
3
3
2
24
30
29
29
28
28
27
27
26
26
25
1
23
22
21
21
20
20
19
19
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Guard lat mow unit fr welded BigM 400CV | |
| 2 | 2***2 | Protecting skirt-front | |
| 3 | 2***1 | Clamping strap | |
| 4 | 9***0 | Hex head bolt-special | |
| 5 | 9***0 | Washer | |
| 6 | 9***0 | Locknut-special | |
| 7 | 0***2 | Roll pin | |
| 8 | 2***0 | Locking bolt | |
| 9 | 0***1 | Pressure spring | |
| 10 | 2***0 | Washer | |
| 11 | 0***0 | Countersunkscrew | |
| 12 | 2***0 | Guide rail-inside | |
| 13 | 0***0 | Countersunkscrew | |
| 14 | 0***0 | Coach bolt | |
| 14 | 0***0 | Coach bolt | |
| 15 | 2***1 | Protection (or guar) inside, left | |
| 15 | 2***1 | Guard inside, right | |
| 16 | 0***0 | Washer | |
| 18 | 0***0 | Locknut | |
| 19 | 2***0 | Plastic cloth inside, left | |
| 19 | 2***0 | Plastic cloth inside, right | |
| 20 | 2***0 | Clamping strap | |
| 21 | 0***2 | Clamping strap | |
| 22 | 0***1 | Clamping strap | |
| 23 | 0***2 | Clamping strap | |
| 24 | 0***1 | Clamping strap | |
| 25 | 2***0 | Guide rail-outside | |
| 26 | 2***1 | Protection console lh outside | |
| 26 | 2***1 | Protection console rh outside | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Locknut | |
| 29 | 0***6 | Guard-outside left | |
| 29 | 0***5 | Guard-outside right | |
| 30 | 0***5 | Protecting skirt-outside left | |
| 30 | 0***5 | Protecting skirt-right | |
| 31 | 0***2 | Clamping strap | |
| 32 | 0***3 | Clamping strap | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Locking plate | |
| 35 | 0***0 | Cover plate | |
| 36 | 2***0 | Pipe clamp | |
| 37 | 0***0 | Washer | |
| 38 | 0***0 | Rubber pad | |
| 40 | 0***2 | Rubber plate | |
| 41 | 2***0 | Clamping strap | |
| 42 | 0***2 | Coach bolt | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 0***0 | Cover-back | |
| 45 | 0***0 | Flap | |
| 46 | 0***0 | Blind rivet | |
| 47 | 0***2 | Pressure spring | |
| 48 | 0***1 | Cover-cpl. | |
| 49 | 0***0 | Nut | |
| 50 | 0***1 | Protective lid | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 0***0 | Nut | |
| 54 | 2***1 | Key cutter bar protection | |
| 56 | 9***0 | Washer | |
| 57 | 2***0 | Supporting angle-left | |
| 58 | 2***0 | Ribbed plug | |
| 59 | 2***0 | Ribbed plug | |
| 60 | 0***1 | Detent edged washer | |
| 61 | 9***0 | Hex head bolt | |
| 62 | 0***0 | Hex head bolt | |
| 63 | 2***0 | Distanzrohr | |
| 64 | 0***0 | Hex nut | |
| 65 | 0***0 | Washer | |
| 66 | 0***0 | Locknut |
