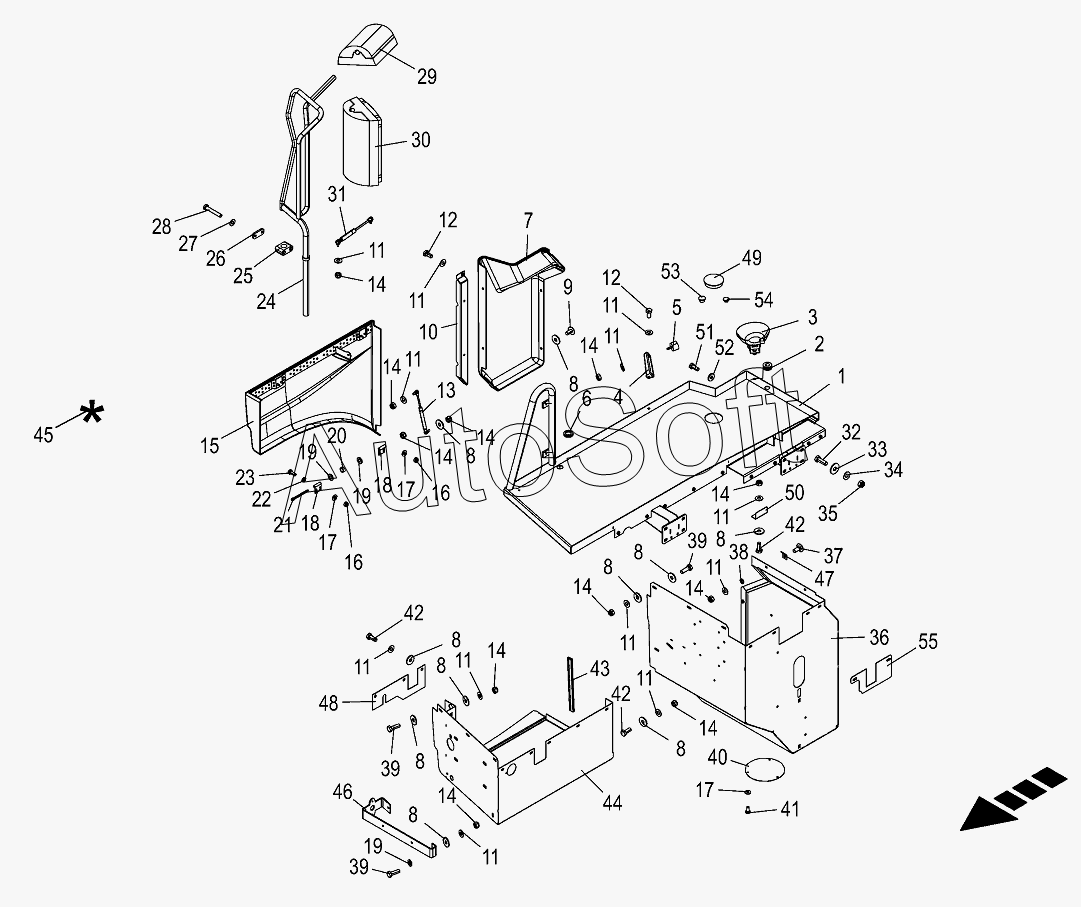

Каталог запасных частей к технике: KRONE BIG-M-420 (2016). Platform-right
/93.gif)
1
2
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
12
12
13
14
14
14
14
14
14
14
14
14
14
14
15
16
16
17
17
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009246880 | 0***0 | Bulb | |
| 270164480 | 2***0 | Cover plug | |
| 270164490 | 2***0 | Cover for mirror | |
| 1 | 2***0 | Platform | |
| 2 | 0***0 | Cable bushing | |
| 3 | 2***0 | Work light | |
| 4 | 2***0 | Angle doorstop | |
| 5 | 0***0 | Rubber pad | |
| 6 | 0***0 | Guidance sleeve | |
| 7 | 2***0 | Tank cover | |
| 8 | 0***0 | Washer | |
| 9 | 0***1 | Coach bolt | |
| 10 | 2***0 | U-profile | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Gas spring | |
| 14 | 0***0 | Locknut | |
| 15 | 2***1 | Storage compartment flap rh. short | |
| 16 | 0***1 | Locknut | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***4 | Hinge | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Bushing | |
| 21 | 9***0 | Allen screw | |
| 22 | 0***1 | Washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 2***1 | Mirror support | |
| 25 | 0***1 | Tube clamp-2 halves | |
| 26 | 0***0 | Cover plate | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 2***0 | Blind angle mirror-heated | |
| 30 | 2***0 | Rear view mirror-right | |
| 31 | 0***0 | Gas spring | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Washer | |
| 34 | 0***1 | Detent edged washer | |
| 35 | 0***0 | Locknut | |
| 36 | 2***1 | Storage compartment rh | |
| 37 | 0***2 | Coach bolt | |
| 38 | 0***1 | Washer | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 2***0 | Cover | |
| 41 | 0***0 | Hex head bolt | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 44 | 2***0 | Storage compartment | |
| 45 | 2***0 | Repairing set for plastics-green | |
| 46 | 2***0 | Licence plate support | |
| 47 | 0***1 | Holding plate | |
| 48 | 2***0 | Rubber cover | |
| 49 | 2***0 | Sealing plug UV-resistant 86/95x18 | |
| 50 | 2***0 | Angle locking | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***1 | Washer | |
| 53 | 2***0 | Sealing plug | |
| 54 | 0***0 | Sealing plug | |
| 55 | 2***1 | Sealing sheet storage compartment |
