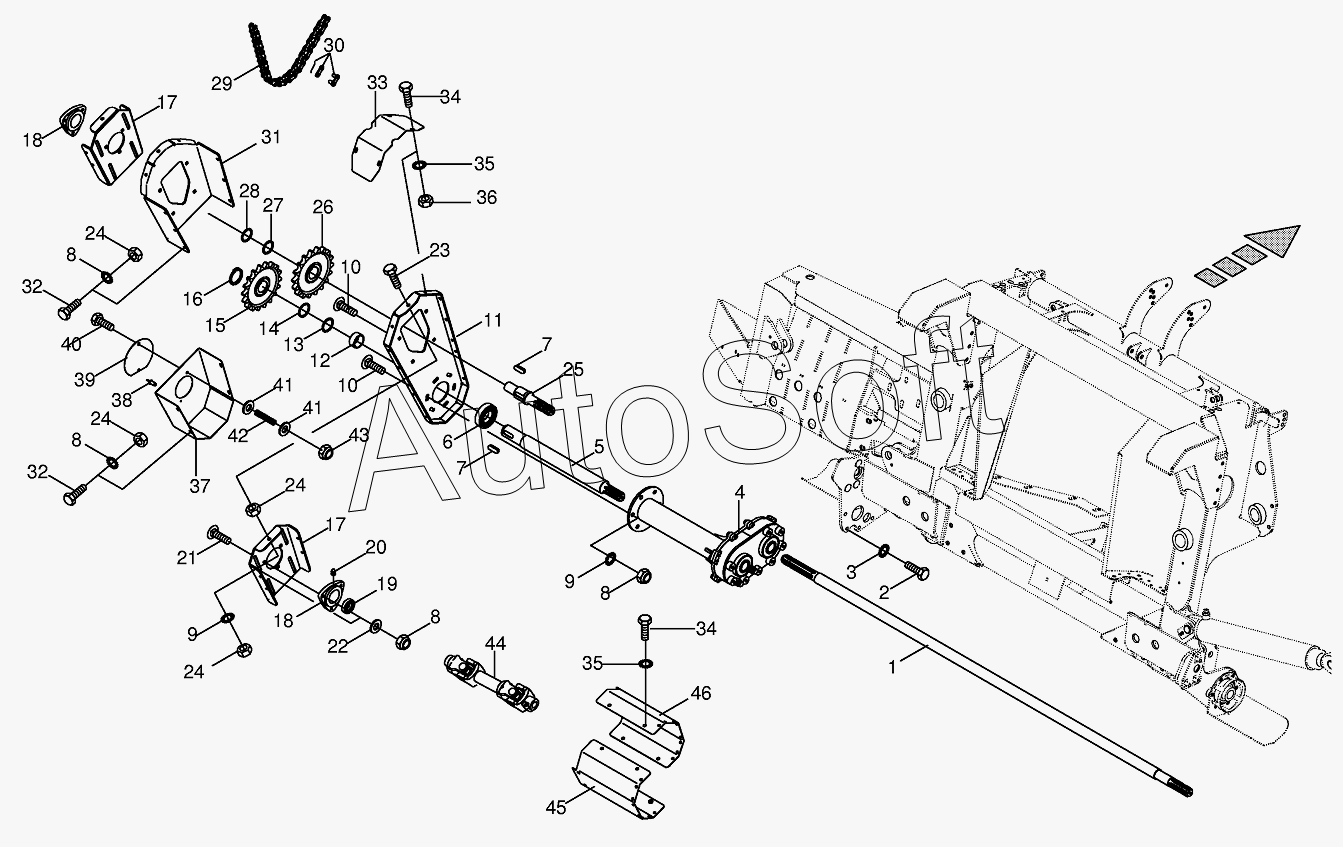

Каталог запасных частей к технике: KRONE EColl.6000-7500-9000-6000CL/JD (2013). Drive Adapter frame - Addition JD/NH
1
2
3
4
5
6
7
7
8
8
8
8
9
9
10
10
11
12
13
13
13
14
15
16
17
17
18
18
19
20
21
22
23
24
24
24
24
25
26
27
28
29
30
31
32
32
33
34
34
35
35
36
37
38
39
40
41
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Intermediate shaft | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Main gearbox | |
| 5 | 0***1 | Shaft | |
| 6 | 0***0 | Grooved ball bearing | |
| 7 | 0***0 | Fit-in key | |
| 8 | 0***0 | Locknut | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***1 | Coach bolt | |
| 11 | 0***0 | Base plate | |
| 12 | 0***0 | Spacer ring | |
| 13 | 0***0 | Shim ring | |
| 13 | 0***0 | Shim ring | |
| 13 | 0***0 | Shim ring | |
| 14 | 0***1 | Supporting disc | |
| 15 | 0***0 | Chain sprocket | |
| 16 | 0***0 | Circlip | |
| 17 | 0***0 | Shift plate | |
| 18 | 0***0 | Flange bearing | |
| 19 | 0***0 | Grooved ball bearing | |
| 20 | 0***0 | Grease niple | |
| 21 | 0***2 | Coach bolt | |
| 22 | 0***0 | Washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Hex nut | |
| 25 | 0***0 | Drive stub | |
| 26 | 0***0 | Chain sprocket | |
| 27 | 0***1 | Suppоrting disс | |
| 28 | 0***0 | Shim ring | |
| 29 | 0***0 | Roller chain | |
| 30 | 0***0 | Split link | |
| 31 | 0***0 | Outer console | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Cover-back | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Hex nut | |
| 37 | 0***0 | Cover-front | |
| 38 | 0***0 | Blind rivet | |
| 39 | 0***0 | Cover | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***0 | Washer | |
| 42 | 0***0 | Pressure spring | |
| 43 | 0***0 | Locknut | |
| 44 | 0***0 | Pto drive shaft-JD | |
| 45 | 0***0 | PTO shaft guard | |
| 46 | 0***0 | PTO shaft guard |
