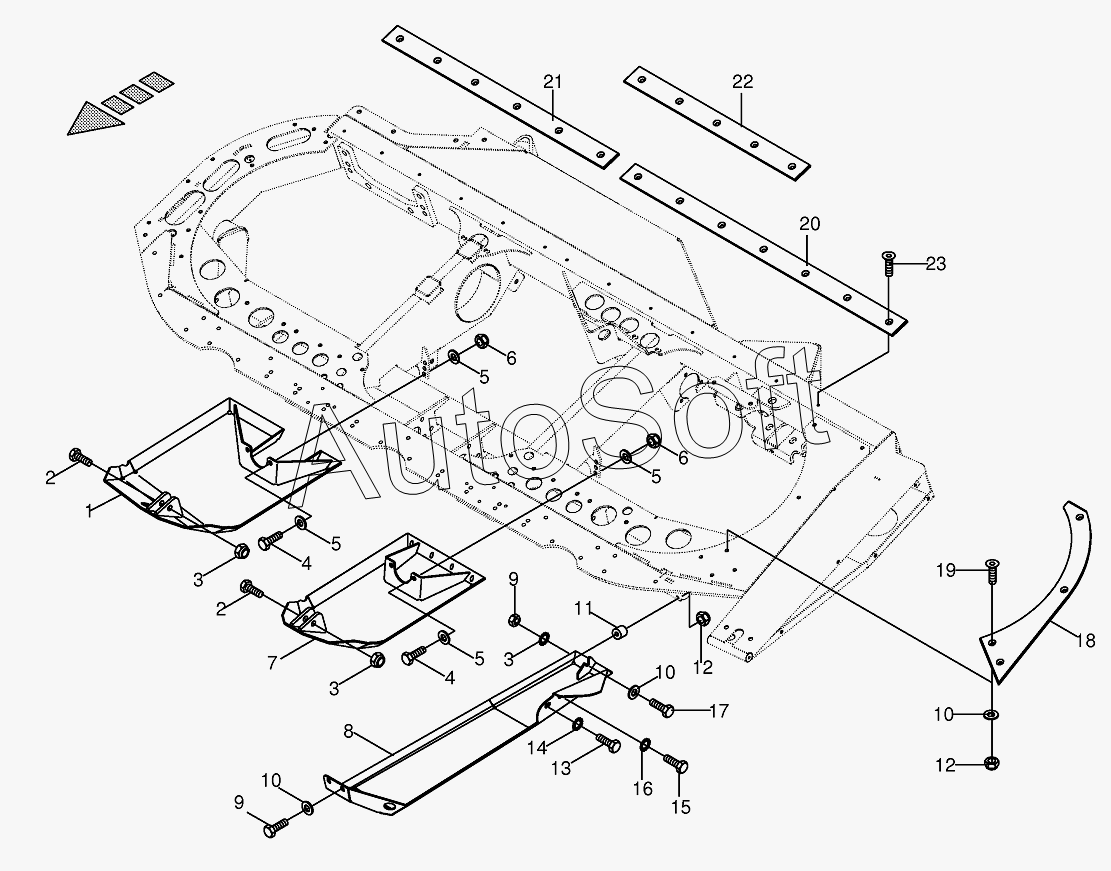

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP (2013). Skid/Wearing rail
1
1
2
2
3
3
3
4
4
5
5
5
5
6
6
7
8
8
9
9
10
10
10
11
12
12
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Skid-inside left | |
| 1 | 0***2 | Skid-inside right | |
| 2 | 0***1 | Hex head bolt | |
| 3 | 0***0 | Locknut | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***1 | Washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***5 | Skid | |
| 8 | 0***6 | Skid-outside left | |
| 8 | 0***6 | Skid-outside right | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Washer | |
| 11 | 0***0 | Spacer tube | |
| 12 | 0***0 | Locknut | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***1 | Hex head bolt | |
| 18 | 2***0 | Wearing part-outside right | |
| 18 | 2***0 | Wearing part-outside left | |
| 19 | 0***0 | Countersunkscrew | |
| 20 | 2***1 | Wearing rail-back | |
| 21 | 2***1 | Wearing rail-inside | |
| 22 | 2***1 | Wearing rail-back | |
| 23 | 0***3 | Countersunkscrew |
