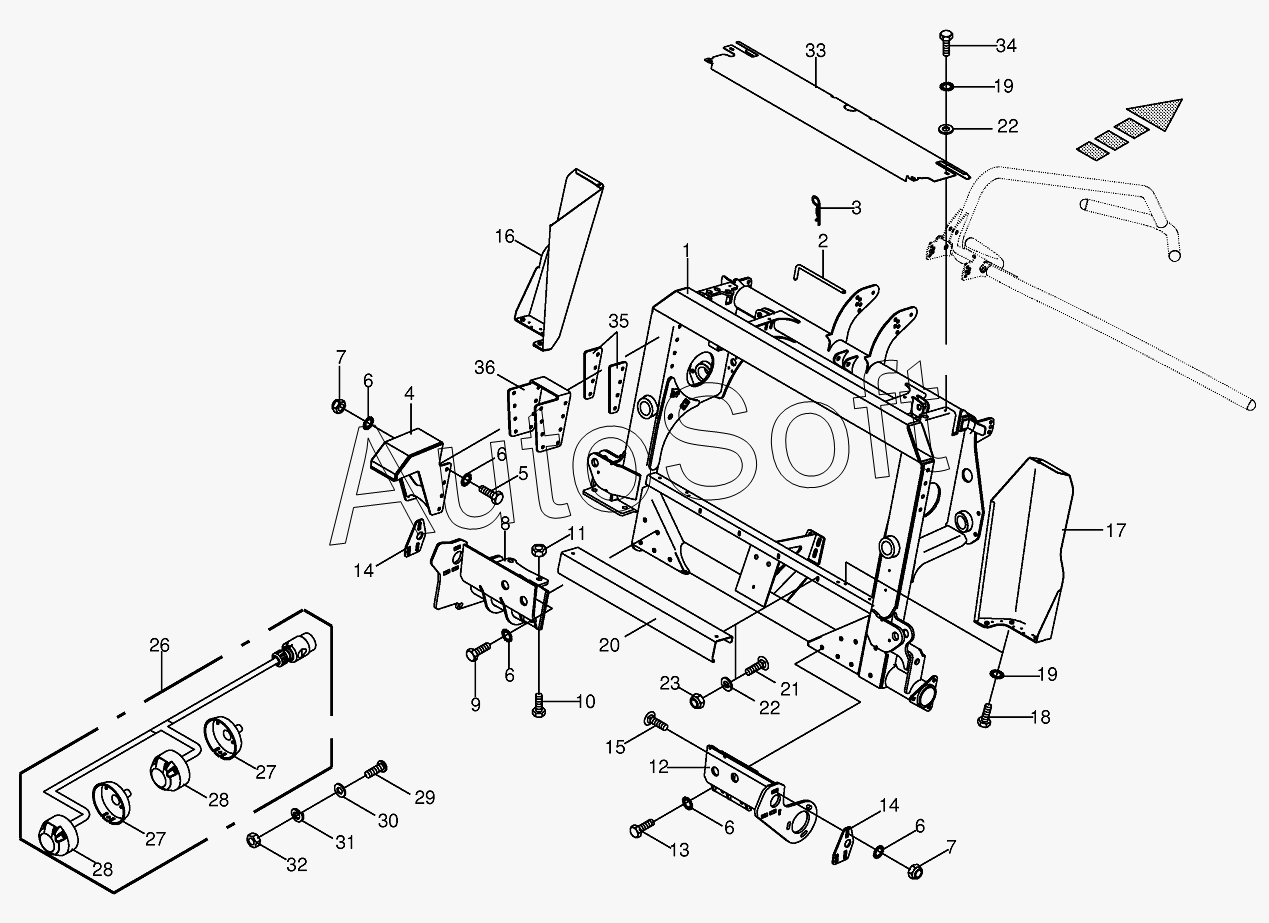

Каталог запасных частей к технике: KRONE EColl.6000,7500,9000,6000F/FP (2013). Adapter frame-Addition JD
1
2
3
4
5
5
5
6
6
6
6
6
7
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
19
19
20
21
22
22
23
26
27
27
28
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Adapter frame | |
| 2 | 0***0 | Poling bolt | |
| 3 | 0***0 | Spring clip | |
| 4 | 0***0 | Panel | |
| 5 | 0***0 | Hex head bolt | |
| 5 | 0***1 | Hex head bolt | |
| 5 | 0***1 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 2***0 | Panel-below left | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***0 | Locknut | |
| 12 | 0***1 | Panel-below right | |
| 13 | 0***1 | Hex head bolt | |
| 14 | 0***0 | Locking plate | |
| 15 | 0***1 | Coach bolt | |
| 16 | 0***1 | Lh guide-JD 6XXX-75XX | |
| 16 | 2***0 | Lh guide-JD 77XX / 78XX | |
| 17 | 0***1 | Rh guide-JD 6XXX-75XX | |
| 17 | 2***0 | Rh guide-JD 77XX / 78XX | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***1 | Sealing plate | |
| 21 | 0***2 | Coach bolt | |
| 22 | 0***0 | Washer | |
| 23 | 0***0 | Locknut | |
| 26 | 0***1 | Wiring harness | |
| 27 | 0***0 | Socket base | |
| 28 | 0***0 | Socket-7-pole | |
| 29 | 0***0 | Allen screw | |
| 30 | 0***1 | Washer | |
| 31 | 0***0 | Spring washer | |
| 32 | 0***1 | Hex nut | |
| 33 | 0***0 | Cover plate | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 2***0 | Intermediate plate | |
| 36 | 2***0 | Support |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
