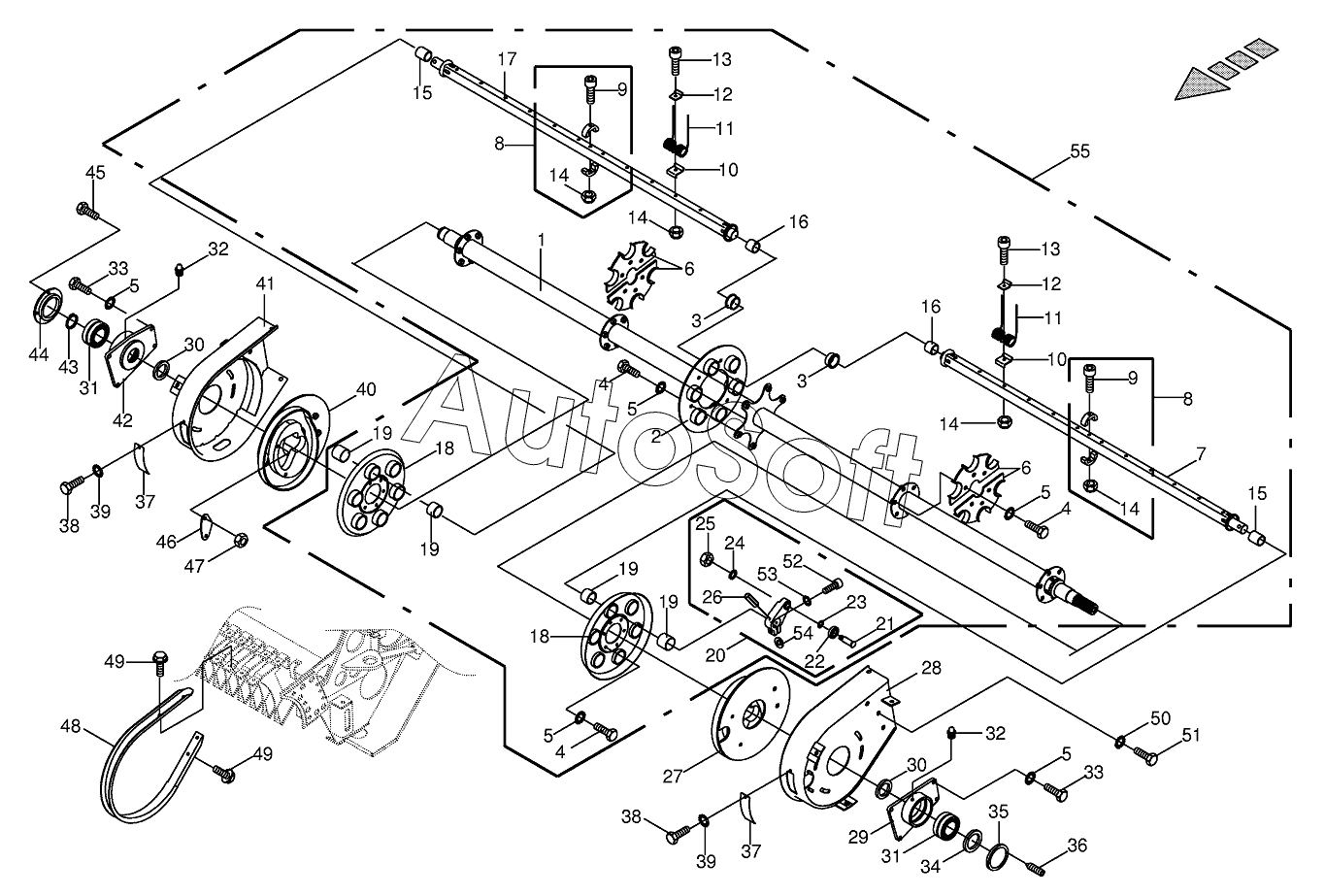

Каталог запасных частей к технике: KRONE EasyFlow 3000, 3800 (2013). Pick-up cpl.
/2.gif)
41
27
28
29
30
30
31
31
32
32
33
33
33
34
35
36
37
37
38
38
39
39
40
26
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
55
14
14
14
14
1
1
2
3
3
4
4
4
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
1
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Drive shaft | |
| 1 | 0***1 | Drive shaft | |
| 1 | 0***0 | Drive shaft | |
| 2 | 0***1 | Support -incl. bushing | |
| 3 | 0***1 | Collar socket | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Support -cpl. | |
| 7 | 0***1 | Tine carrier -left | |
| 7 | 0***0 | Tine carrier -left | |
| 8 | 0***0 | Adapter -incl. screw | |
| 9 | 0***0 | Allen screw | |
| 10 | 0***1 | Spring saddle | |
| 11 | 0***2 | Spring tine | |
| 12 | 0***1 | Pressure plate | |
| 13 | 0***1 | Allen screw | |
| 14 | 0***0 | Locknut | |
| 15 | 0***0 | Tensioning bushing | |
| 16 | 0***1 | Tensioning bushing | |
| 17 | 0***1 | Tine carrier -right | |
| 17 | 0***0 | Tine carrier -right | |
| 18 | 0***1 | Bearing plate | |
| 19 | 0***0 | Clamp bush | |
| 20 | 0***0 | Excentrie arm -left | |
| 20 | 0***0 | Excentrie arm -right | |
| 21 | 0***1 | Bolt | |
| 22 | 0***0 | Grooved ball bearing | |
| 23 | 0***1 | Washer | |
| 24 | 0***0 | Detent edged washer | |
| 25 | 0***0 | Hex nut | |
| 26 | 0***0 | Roll pin | |
| 26 | 0***0 | Roll pin | |
| 27 | 0***2 | Cam track -left | |
| 28 | 0***3 | Side wall -left | |
| 29 | 0***0 | Bearing -left | |
| 30 | 0***1 | Radial-shaft sealing ring | |
| 31 | 0***0 | Pendular roller bearing | |
| 32 | 0***0 | Grease niple | |
| 33 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Radial-shaft sealing ring | |
| 35 | 0***1 | Ring | |
| 36 | 0***0 | Threaded pin | |
| 37 | 0***0 | Flap | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 0***2 | Cam track -right | |
| 41 | 0***3 | Side wall -right | |
| 42 | 0***0 | Bearing -right | |
| 43 | 0***0 | Circlip | |
| 44 | 0***1 | End plate | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***1 | Cover | |
| 47 | 0***0 | Hex nut | |
| 48 | 0***1 | Stripper | |
| 49 | 0***1 | Hex head bolt | |
| 50 | 0***1 | Detent edged washer | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***1 | Allen screw | |
| 53 | 0***0 | Detent edged washer | |
| 54 | 0***0 | Washer | |
| 55 | 0***0 | Pick-up -without side parts | |
| 55 | 0***2 | Pick-up -without side parts |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
