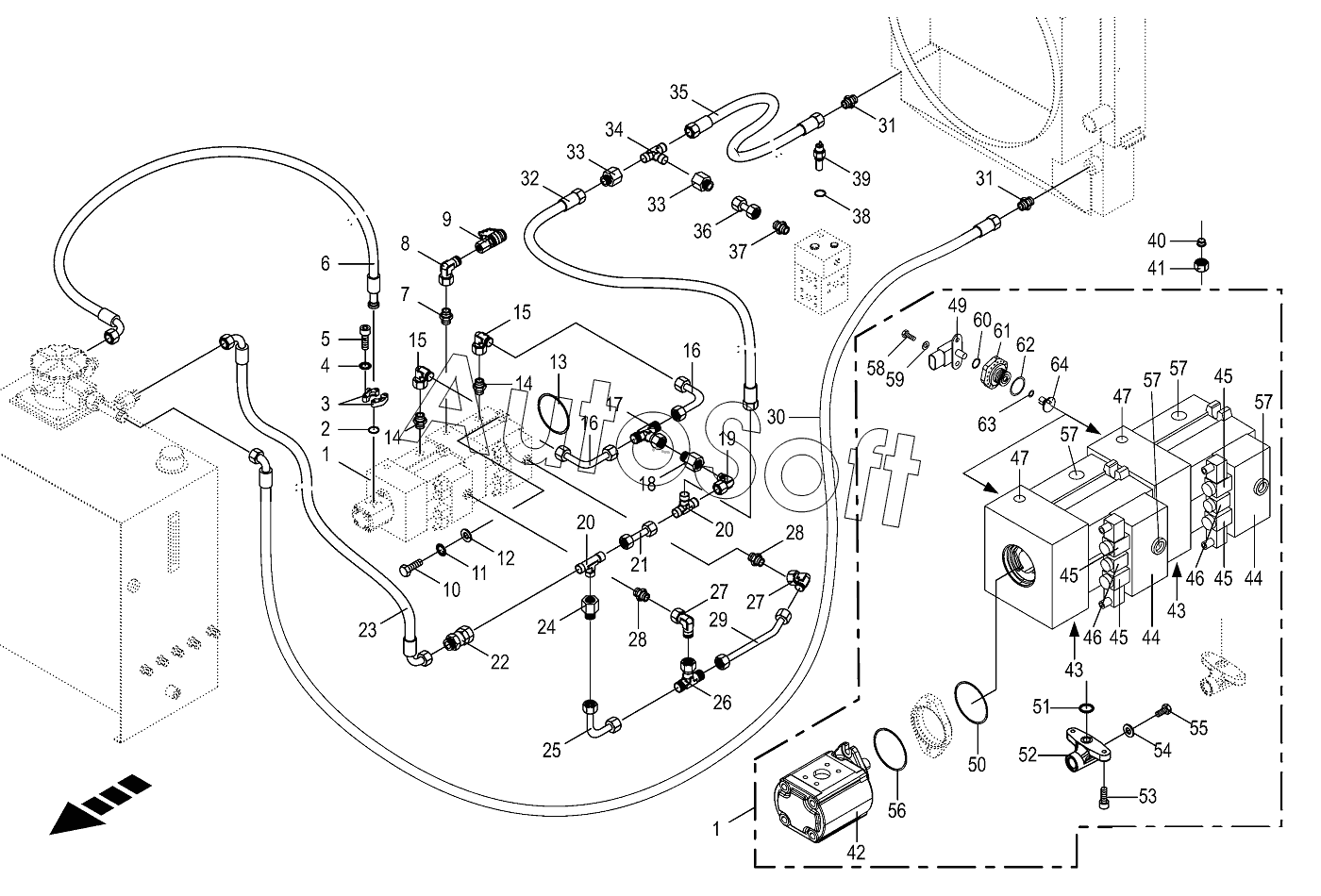

Каталог запасных частей к технике: KRONE BIG-M-400 (2016). Hydr.ground drive - var.displ. pump
/104.gif)
41
45
45
45
45
44
44
43
43
42
41
41
46
46
40
40
40
39
38
37
36
35
56
64
63
62
61
60
59
58
57
57
57
57
34
55
54
53
52
51
50
49
47
47
8
16
16
15
15
14
14
13
12
11
10
9
17
7
6
5
4
3
2
25
33
33
32
31
31
30
29
28
28
27
27
26
1
1
24
23
22
21
20
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200109080 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 270007110 | 2***0 | Sealing set | |
| 270007130 | 2***0 | Sealing set | |
| 270028840 | 2***0 | Sealing set | |
| 900032180 | 9***0 | O-ring seal | |
| 900032190 | 9***0 | O-ring seal | |
| 1 | 0***1 | Variable displacement pump | |
| 2 | 0***0 | O-ring | |
| 3 | 0***1 | SAE-flange section-2 halves | |
| 4 | 0***0 | Detent edged washer | |
| 5 | 0***1 | Allen screw | |
| 6 | 2***1 | High pressure hose line | |
| 7 | 0***0 | Male connector | |
| 8 | 0***0 | Lug | |
| 9 | 0***0 | Connector f.mini-test equipm. | |
| 10 | 0***1 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Washer | |
| 13 | 0***0 | O-ring | |
| 14 | 9***0 | Male connector | |
| 15 | 0***0 | Lug | |
| 16 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 17 | 9***0 | T connector | |
| 18 | 9***0 | Reducer fitting | |
| 19 | 0***0 | Angle lug | |
| 20 | 0***0 | T-connector | |
| 21 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 22 | 0***1 | Non-return valve | |
| 23 | 0***0 | High pressure hose line | |
| 24 | 0***0 | Reducer fitting | |
| 25 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 9***0 | T connector | |
| 27 | 0***0 | Angle lug | |
| 28 | 0***1 | Male connector | |
| 29 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 30 | 2***0 | High pressure hose line | |
| 31 | 0***1 | Male connector | |
| 32 | 2***0 | High pressure hose line | |
| 33 | 0***0 | Reducer fitting | |
| 34 | 0***0 | T-connector | |
| 35 | 2***0 | High pressure hose line | |
| 36 | 2***0 | Double nipple | |
| 37 | 0***0 | Male connector | |
| 38 | 0***1 | Gasket ring | |
| 39 | 0***0 | Temperature switch | |
| 40 | 0***0 | Cutting ring | |
| 40 | 0***0 | Cutting ring | |
| 40 | 0***1 | Cutting ring | |
| 41 | 0***0 | Nozzle disc cap | |
| 41 | 0***0 | Nozzle disc cap | |
| 41 | 0***0 | Nozzle disc cap | |
| 42 | 2***0 | Gear pump | |
| 43 | 2***0 | Pressure control valve | |
| 44 | 2***0 | Adjustment | |
| 45 | 2***0 | Proportional magnet | |
| 46 | 2***0 | Shift solenoid | |
| 47 | 2***0 | Pressure control valve | |
| 49 | 2***0 | Angle sensor | |
| 50 | 9***0 | O-ring | |
| 51 | 9***0 | RING 16,3x2,4 | |
| 52 | 2***0 | Filter flange | |
| 53 | 0***1 | Allen screw | |
| 54 | 0***0 | Gasket ring | |
| 55 | 0***0 | Screw plug | |
| 56 | 9***0 | O-ring | |
| 57 | 9***0 | Screw plug | |
| 58 | 9***0 | Hexagon head screw | |
| 59 | 0***0 | Washer | |
| 60 | 9***0 | O-ring | |
| 61 | 2***0 | Hollow screw | |
| 62 | 9***0 | O-ring | |
| 63 | 9***0 | O-ring | |
| 64 | 2***0 | Eccentric bolt |
