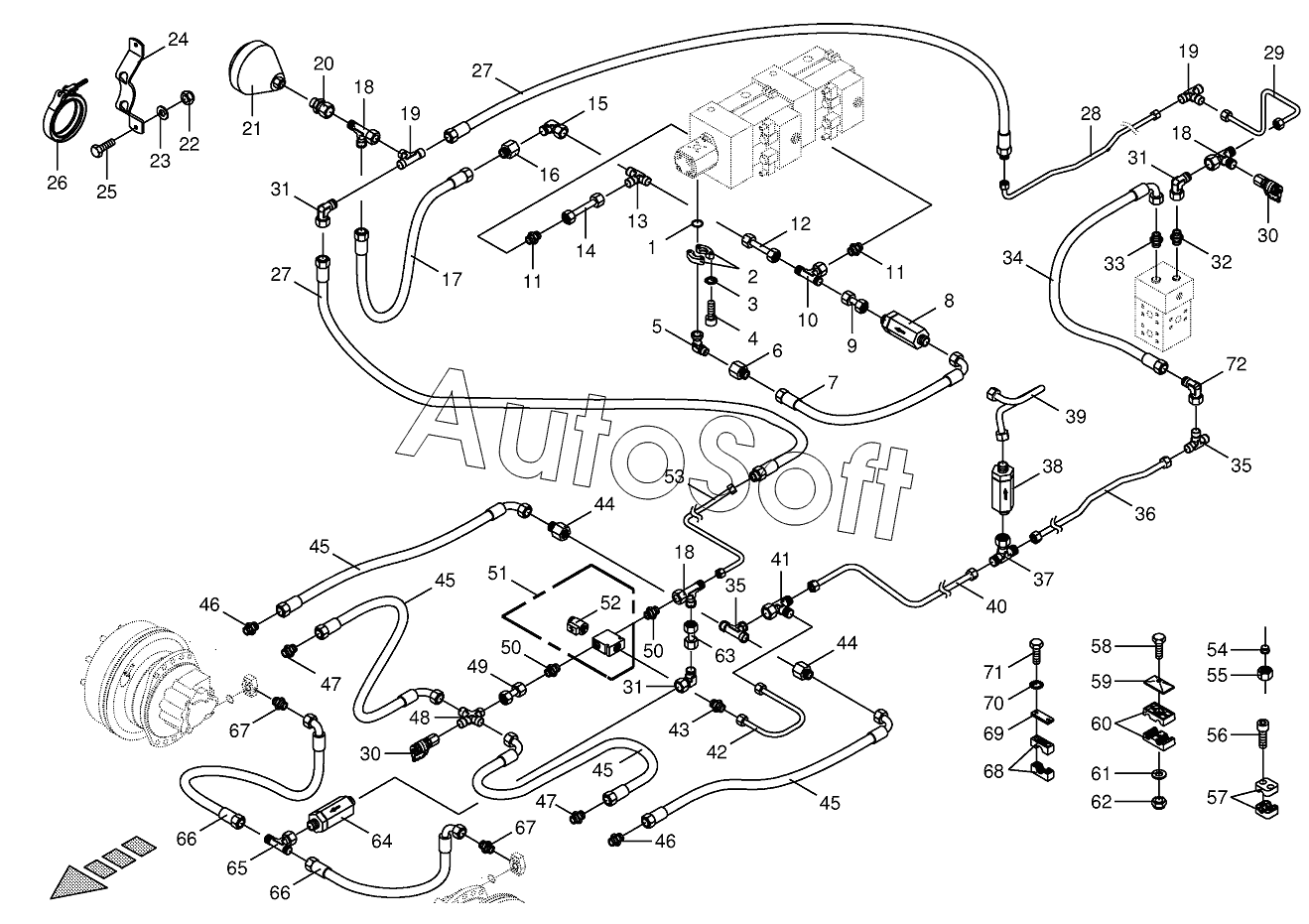

Каталог запасных частей к технике: KRONE BIG-M-400 (2016). Hydr.ground drive/pressure oil line - front
/107.gif)
51
55
55
55
54
54
54
53
52
56
50
50
49
48
47
47
46
46
45
45
45
45
44
44
43
42
63
72
71
70
69
68
67
67
66
66
65
64
41
62
61
60
60
60
59
58
58
57
11
11
20
19
19
18
18
18
17
16
15
14
13
12
21
10
9
8
7
6
5
4
3
2
31
31
31
40
39
38
37
36
35
35
34
33
32
1
30
30
29
28
27
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009190700 | 0***0 | Solenoid coil | |
| 1 | 2***0 | Flange gasket | |
| 2 | 0***1 | SAE-flange section-2 halves | |
| 3 | 0***0 | Detent edged washer | |
| 4 | 0***1 | Allen screw | |
| 5 | 0***0 | SAE-flange adapter | |
| 6 | 0***0 | Reducer fitting | |
| 7 | 2***0 | High pressure hose line | |
| 8 | 0***0 | High pressure filter | |
| 9 | 0***0 | Double nipple | |
| 10 | 9***0 | T connector | |
| 11 | 0***1 | Male connector | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***0 | T-connector | |
| 14 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 15 | 0***0 | Angle lug | |
| 16 | 0***0 | Reducer fitting | |
| 17 | 0***1 | High pressure hose line | |
| 18 | 0***1 | Adjustable L connection | |
| 19 | 0***1 | T connector | |
| 20 | 0***1 | Male connector | |
| 21 | 0***0 | Pressure accumulator | |
| 22 | 0***0 | Locknut | |
| 23 | 0***0 | Washer | |
| 24 | 0***0 | Accumulator support | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Joint bolt-hose clamp | |
| 27 | 0***0 | High pressure hose line | |
| 28 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 29 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 30 | 0***0 | Connector f.mini-test equipm. | |
| 31 | 0***1 | Angle lug | |
| 32 | 0***1 | Male connector | |
| 33 | 0***1 | Male connector | |
| 34 | 0***2 | High pressure hose line | |
| 35 | 0***1 | T-connector | |
| 36 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 37 | 0***0 | T connector | |
| 38 | 0***0 | High pressure filter | |
| 39 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 40 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 41 | 0***0 | Adjustable L connection | |
| 42 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 43 | 0***1 | Male connector | |
| 44 | 0***1 | Reducer fitting | |
| 45 | 0***1 | High pressure hose line | |
| 46 | 0***1 | Male connector | |
| 47 | 0***2 | Male connector | |
| 48 | 0***1 | Cross pipe union | |
| 49 | 0***0 | Double nipple | |
| 50 | 0***1 | Male connector | |
| 51 | 0***0 | 3/2-Diverter vave bloc | |
| 52 | 0***0 | 3/2-Directional-control valve | |
| 53 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 54 | 0***1 | Cutting ring | |
| 54 | 0***1 | Cutting ring | |
| 54 | 0***1 | Cutting ring | |
| 55 | 0***0 | Nozzle disc cap | |
| 55 | 0***0 | Nozzle disc cap | |
| 55 | 0***0 | Nozzle disc cap | |
| 56 | 0***0 | Allen screw | |
| 57 | 0***0 | Tube clamp-2 halves | |
| 58 | 0***0 | Hex head bolt | |
| 58 | 0***0 | Hex head bolt | |
| 59 | 0***0 | Cover plate | |
| 60 | 0***0 | Tube clamp-2 halves | |
| 60 | 0***0 | Tube clamp-2 halves | |
| 60 | 0***0 | Tube clamp-2 halves | |
| 61 | 0***0 | Washer | |
| 62 | 0***0 | Locknut | |
| 63 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 64 | 0***1 | Non-return valve | |
| 65 | 0***0 | T connector | |
| 66 | 2***0 | High pressure hose line | |
| 67 | 0***1 | Male connector | |
| 68 | 0***1 | Tube clamp-2 halves | |
| 69 | 0***0 | Cover plate | |
| 70 | 0***1 | Detent edged washer | |
| 71 | 0***0 | Hex head bolt | |
| 72 | 0***1 | Angle lug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
