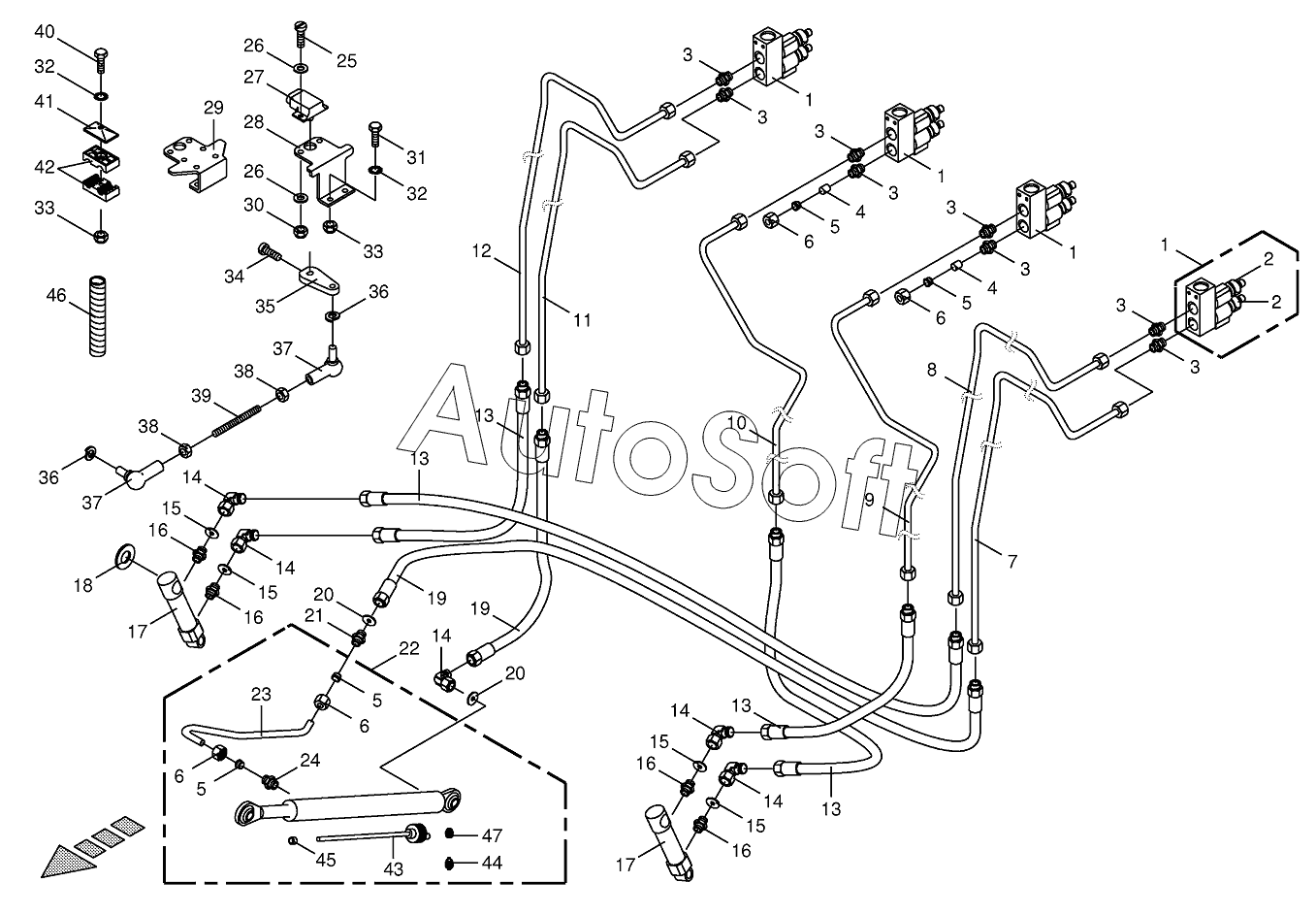

Каталог запасных частей к технике: KRONE BIG-M-400 (2016). Hydraulics - cutting height
/116.gif)
37
37
24
25
26
26
27
28
29
30
31
32
32
33
33
34
35
36
36
23
38
38
39
40
40
40
41
42
42
43
44
45
46
47
14
14
14
14
14
2
2
3
3
3
3
3
3
3
3
4
4
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
13
13
13
1
1
1
1
15
15
15
15
16
16
16
16
17
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009188170 | 0***0 | Sealing set | |
| 009190700 | 0***0 | Solenoid coil | |
| 270005440 | 2***0 | Sealing set | |
| 270128640 | 2***0 | Ball joint eye | |
| 270181110 | 2***0 | Spacer sleeve | |
| 1 | 0***0 | Control bloc | |
| 2 | 0***0 | 2/2-Directional-control valve | |
| 3 | 0***2 | Male connector | |
| 4 | 0***1 | Plug | |
| 5 | 0***1 | Cutting ring | |
| 6 | 0***0 | Nozzle disc cap | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 9 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 10 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 11 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***2 | High pressure hose line | |
| 14 | 0***1 | Angle lug | |
| 15 | 2***0 | Throttling disc | |
| 16 | 0***1 | Male connector | |
| 17 | 0***2 | Hydraulic cylinder | |
| 18 | 0***1 | Washer | |
| 19 | 0***0 | High pressure hose line | |
| 20 | 0***0 | Throttling disc | |
| 21 | 0***1 | Connector | |
| 22 | 0***0 | Hydraulic cylinder | |
| 23 | 0***0 | Hydraulic line | |
| 24 | 0***0 | Male connector | |
| 25 | 0***1 | Allen screw | |
| 26 | 0***0 | Washer | |
| 27 | 0***0 | Hall sensor | |
| 28 | 2***0 | Sensor support | |
| 29 | 2***0 | Sensor support | |
| 30 | 0***1 | Hex nut | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | Locknut | |
| 34 | 0***0 | Allen screw | |
| 35 | 2***0 | Lever | |
| 36 | 0***0 | Spring washer | |
| 37 | 0***0 | Link | |
| 38 | 0***1 | Hex nut | |
| 39 | 0***1 | Coupler | |
| 40 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Hex head bolt | |
| 40 | 0***1 | Hex head bolt | |
| 41 | 0***0 | Cover plate | |
| 42 | 0***0 | Tube clamp-2 halves | |
| 42 | 0***0 | Tube clamp-2 halves | |
| 43 | 2***0 | Position sensor | |
| 44 | 2***0 | Plug-5-pole | |
| 45 | 2***0 | Position solenoid | |
| 46 | 2***0 | Spiral strip -ld.-no.=1m | |
| 47 | 2***0 | Plug retainer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
