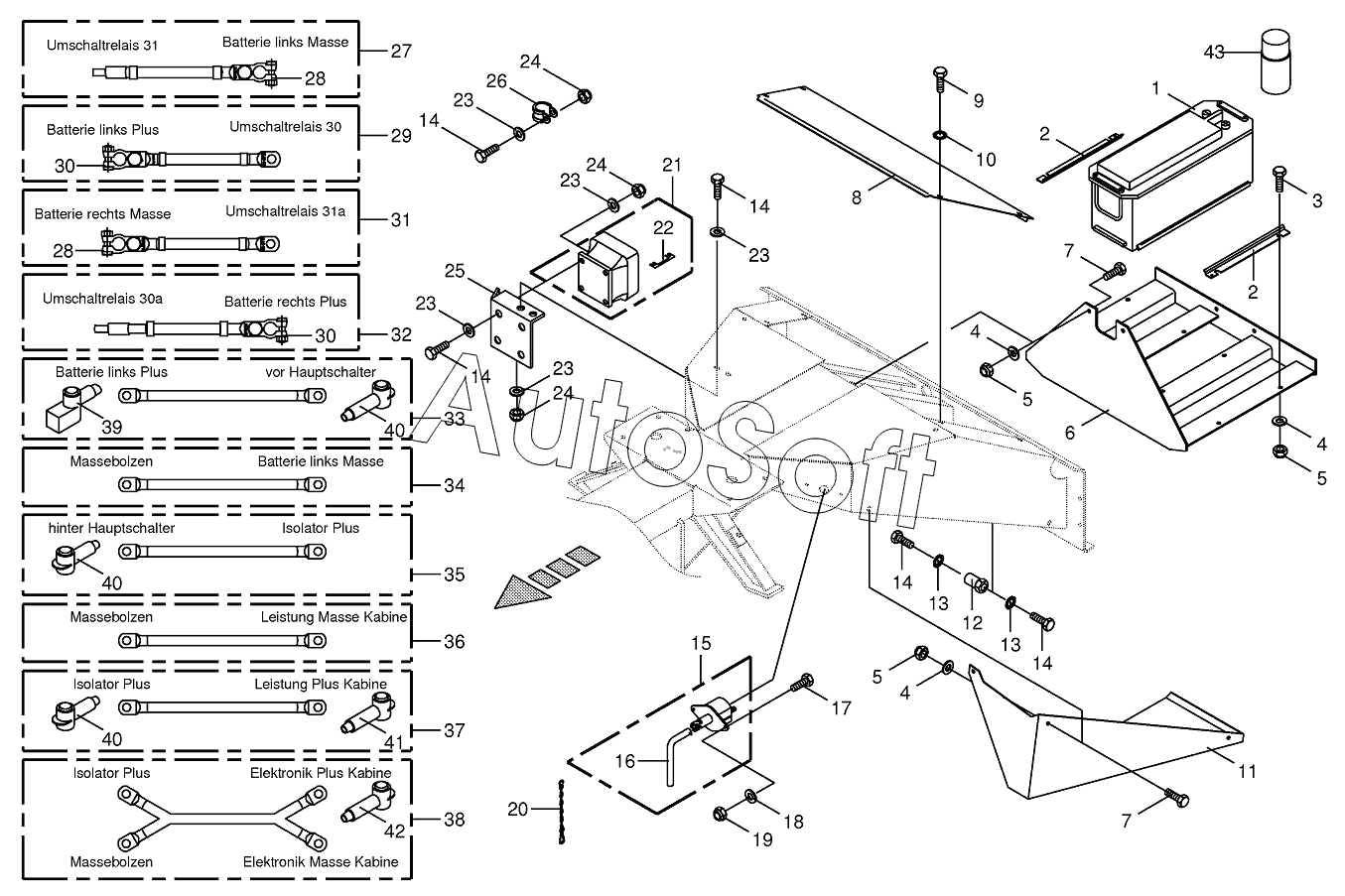

Каталог запасных частей к технике: KRONE BIG-M-400 (2016). Battery
/122.gif)
1
2
2
3
4
4
4
5
5
5
6
7
7
8
9
10
11
11
12
13
13
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
23
23
23
23
24
24
24
25
26
26
27
27
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Battery | |
| 2 | 0***3 | Battery support | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***2 | Battery support | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***2 | Guard plate | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***2 | Battery guard-left | |
| 11 | 0***2 | Battery guard-right | |
| 12 | 2***0 | Spacing isolator | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***1 | Hex head bolt | |
| 14 | 0***0 | Hex head bolt | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Main power cut-off | |
| 16 | 0***0 | Control key | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Washer | |
| 19 | 0***1 | Locknut | |
| 20 | 0***2 | Chain | |
| 21 | 0***0 | Relay-starter | |
| 22 | 0***0 | Sefeguard strip | |
| 23 | 0***0 | Washer | |
| 24 | 0***0 | Locknut | |
| 25 | 0***1 | Mounting sheet | |
| 26 | 0***0 | Tube clip w. rubber | |
| 26 | 0***0 | Tube clip w. rubber | |
| 27 | 0***4 | Cable | |
| 27 | 2***0 | Cable | |
| 28 | 0***0 | Clip"-" | |
| 29 | 0***4 | Cable | |
| 30 | 0***0 | Clip"+" | |
| 31 | 0***4 | Cable | |
| 32 | 0***4 | Cable | |
| 33 | 2***1 | Cable | |
| 34 | 2***0 | Cable | |
| 35 | 2***0 | Cable | |
| 36 | 2***0 | Cable | |
| 37 | 2***0 | Cable | |
| 38 | 2***0 | Cable | |
| 39 | 2***0 | Insulating cap-red | |
| 40 | 2***0 | Insulating cap | |
| 41 | 2***0 | Insulating cap-red | |
| 42 | 2***0 | Insulating cap-red | |
| 43 | 2***0 | Battery terminal protection spray |
