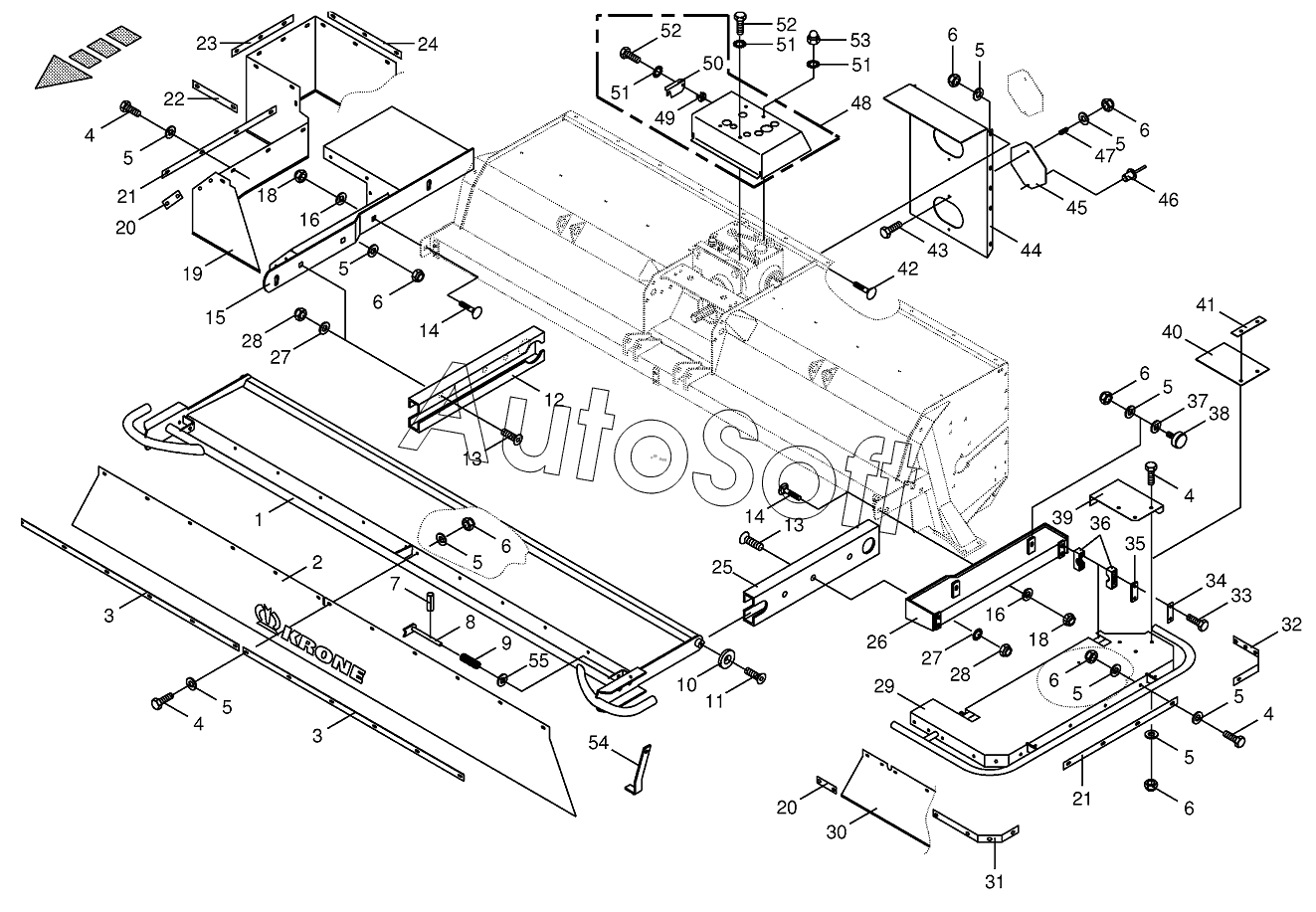

Каталог запасных частей к технике: KRONE BIG-M-400 (2016). Guard for mower beam cpl.-left / right
/23.gif)
41
29
30
30
31
32
33
34
35
36
37
38
39
39
40
29
42
43
44
45
46
47
48
49
50
51
51
51
52
52
53
54
55
15
2
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
8
9
10
11
12
13
13
14
14
15
1
16
16
18
18
19
19
20
20
21
21
22
23
24
25
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Guard-front | |
| 2 | 2***1 | Plastic cloth-front | |
| 3 | 2***1 | Clamping strap | |
| 4 | 9***0 | Hex head bolt-special | |
| 5 | 9***0 | Washer | |
| 6 | 9***0 | Locknut-special | |
| 7 | 0***2 | Roll pin | |
| 8 | 2***0 | Locking bolt | |
| 9 | 0***1 | Pressure spring | |
| 10 | 2***0 | Washer | |
| 11 | 0***2 | Countersunkscrew | |
| 12 | 2***0 | Guide rail-inside | |
| 13 | 0***0 | Countersunkscrew | |
| 14 | 0***0 | Coach bolt | |
| 15 | 2***0 | Guard-inside left | |
| 15 | 2***0 | Guard-inside right | |
| 16 | 0***0 | Washer | |
| 18 | 0***0 | Locknut | |
| 19 | 0***4 | Plastic cloth-inside left | |
| 19 | 0***4 | Plastic cloth-inside right | |
| 20 | 2***0 | Clamping strap | |
| 21 | 0***2 | Clamping strap | |
| 22 | 0***1 | Clamping strap | |
| 23 | 0***2 | Clamping strap | |
| 24 | 0***1 | Clamping strap | |
| 25 | 2***0 | Guide rail-outside | |
| 26 | 2***0 | Guard console-outside left | |
| 26 | 2***0 | Guard console-outside right | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Locknut | |
| 29 | 0***5 | Guard-outside left | |
| 29 | 0***4 | Guard-outside right | |
| 30 | 0***4 | Plastic cloth-outside left | |
| 30 | 0***4 | Plastic cloth-right | |
| 31 | 0***2 | Clamping strap | |
| 32 | 0***3 | Clamping strap | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Locking plate | |
| 35 | 0***0 | Cover plate | |
| 36 | 0***1 | Tube clamp-2 halves | |
| 37 | 0***0 | Washer | |
| 38 | 0***0 | Rubber pad | |
| 39 | 0***2 | Guard-left, CV | |
| 39 | 0***2 | Guard-right, CV | |
| 40 | 0***2 | Rubber plate | |
| 41 | 2***0 | Clamping strap | |
| 42 | 0***2 | Coach bolt | |
| 43 | 0***0 | Hex head bolt | |
| 44 | 0***0 | Cover-back | |
| 45 | 0***0 | Flap | |
| 46 | 0***0 | Blind rivet | |
| 47 | 0***2 | Pressure spring | |
| 48 | 0***1 | Cover-cpl. | |
| 49 | 0***0 | Nut | |
| 50 | 0***1 | Protective lid | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 0***0 | Nut | |
| 54 | 2***0 | Key | |
| 55 | 0***1 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
