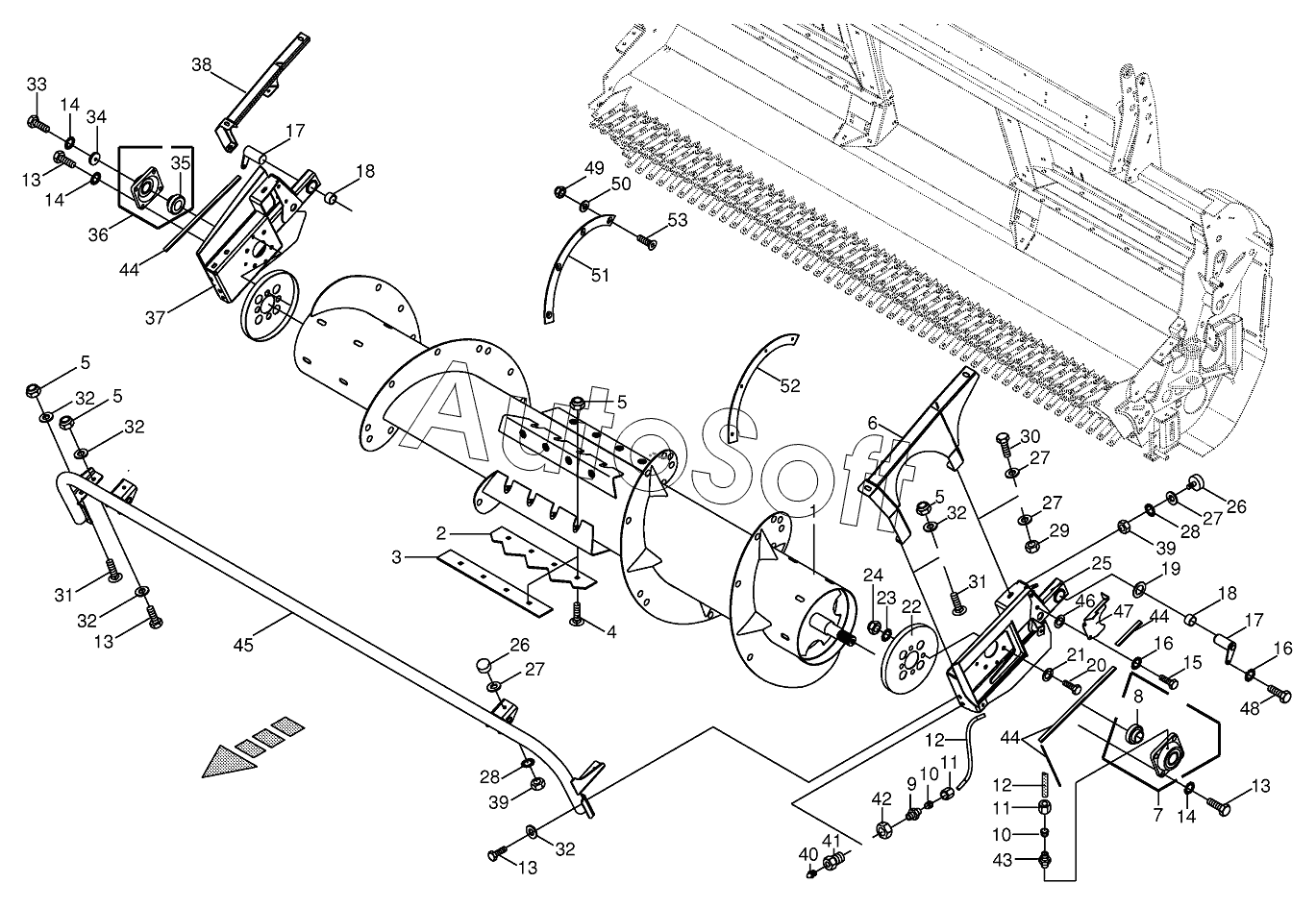

Каталог запасных частей к технике: KRONE EasyFlow 300, 380 (2012). Auger cpl.
41
28
28
29
30
31
31
32
32
32
32
32
33
34
35
36
37
38
39
39
40
27
27
27
27
42
43
44
44
44
45
45
46
47
48
49
50
51
52
53
14
14
14
1
2
3
4
5
5
5
5
6
7
8
9
10
10
11
11
12
12
13
13
13
13
1
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Auger | |
| 1 | 2***0 | Auger | |
| 2 | 0***2 | Feed plate | |
| 3 | 0***2 | Feed plate | |
| 4 | 0***1 | Coach bolt | |
| 5 | 0***0 | Locknut | |
| 6 | 2***0 | Supporting frame-left | |
| 7 | 0***0 | Flange bearing | |
| 8 | 0***0 | Grooved ball bearing | |
| 9 | 0***0 | Male connector | |
| 10 | 0***0 | Cutting ring | |
| 11 | 0***0 | Nozzle disc cap | |
| 12 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***3 | Bearing bolt | |
| 18 | 0***0 | Bearing bush | |
| 19 | 0***0 | Supporting disc | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Washer | |
| 22 | 0***4 | Cover | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Locknut | |
| 25 | 2***0 | Support arm-left | |
| 26 | 0***1 | Rubber pad | |
| 27 | 0***0 | Washer | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 0***0 | Locknut | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 9***0 | Coach bolt | |
| 32 | 0***0 | Washer | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***2 | End plate | |
| 35 | 0***0 | Grooved ball bearing | |
| 36 | 0***0 | Flange bearing | |
| 37 | 2***0 | Support arm-right | |
| 38 | 2***0 | Supporting frame-right | |
| 39 | 0***0 | Hex nut | |
| 40 | 0***0 | Grease niple | |
| 41 | 0***0 | Tube union | |
| 42 | 0***1 | Hex nut | |
| 43 | 0***1 | Male connector | |
| 44 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 45 | 2***0 | Tube bow | |
| 45 | 2***0 | Tube bow | |
| 46 | 0***0 | Washer | |
| 47 | 2***0 | Sealing plate-left | |
| 48 | 0***0 | Hex head bolt | |
| 49 | 0***0 | Locknut | |
| 50 | 0***0 | Washer | |
| 51 | 2***0 | Wearing plate-optional | |
| 52 | 2***0 | Wearing plate-optional | |
| 53 | 0***1 | Countersunkscrew |
