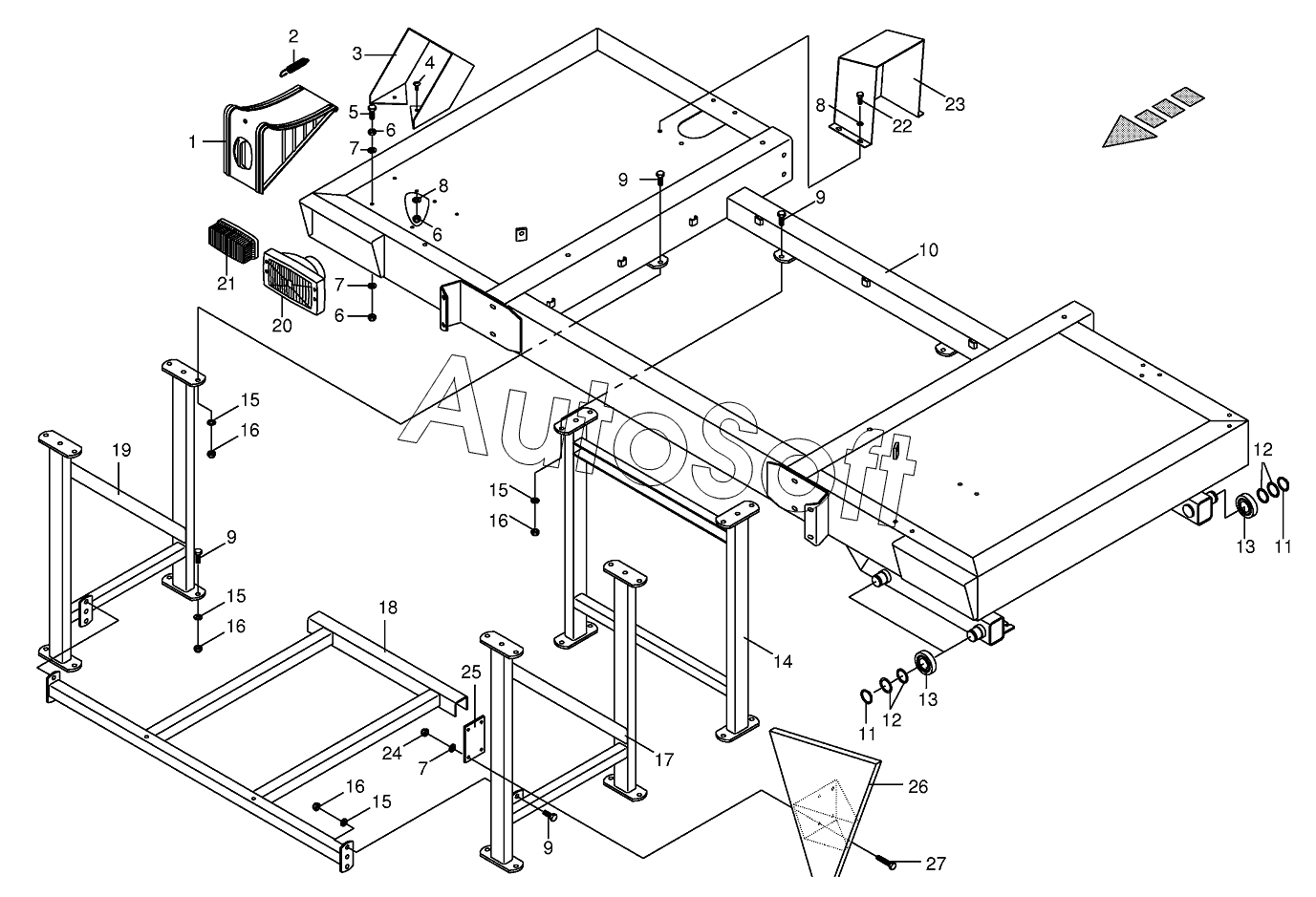

Каталог запасных частей к технике: KRONE BIG-M-I (2016). Cap platform with support
1
2
3
4
5
6
6
6
7
7
7
8
8
9
9
9
9
10
11
11
12
12
12
13
13
14
15
15
15
15
16
16
16
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009246930 | 0***0 | Singel filament buld | |
| 009247090 | 0***0 | Singel filament buld | |
| 200807610 | 2***0 | Pane | |
| 1 | 0***1 | Wheel chock | |
| 2 | 0***2 | Tension spring with hook | |
| 3 | 0***4 | Bracket for wedge | |
| 4 | 0***1 | Coach bolt | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Hex nut | |
| 7 | 0***0 | Washer | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Cab platform | |
| 11 | 0***0 | Circlip | |
| 12 | 0***0 | Shim ring | |
| 12 | 0***1 | Shim ring | |
| 13 | 0***0 | Runner | |
| 14 | 0***0 | Support-back | |
| 15 | 0***1 | Washer | |
| 16 | 0***0 | Locknut | |
| 17 | 0***0 | Support-left | |
| 18 | 0***0 | Tank frame | |
| 19 | 0***0 | Support-right | |
| 20 | 0***0 | Headlight-middle | |
| 21 | 0***0 | Flashing light with side light | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Guard plate | |
| 24 | 0***0 | Locknut | |
| 25 | 0***0 | Plate | |
| 26 | 0***0 | Front plate-left | |
| 26 | 0***0 | Front plate-right | |
| 27 | 0***2 | Hex head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
