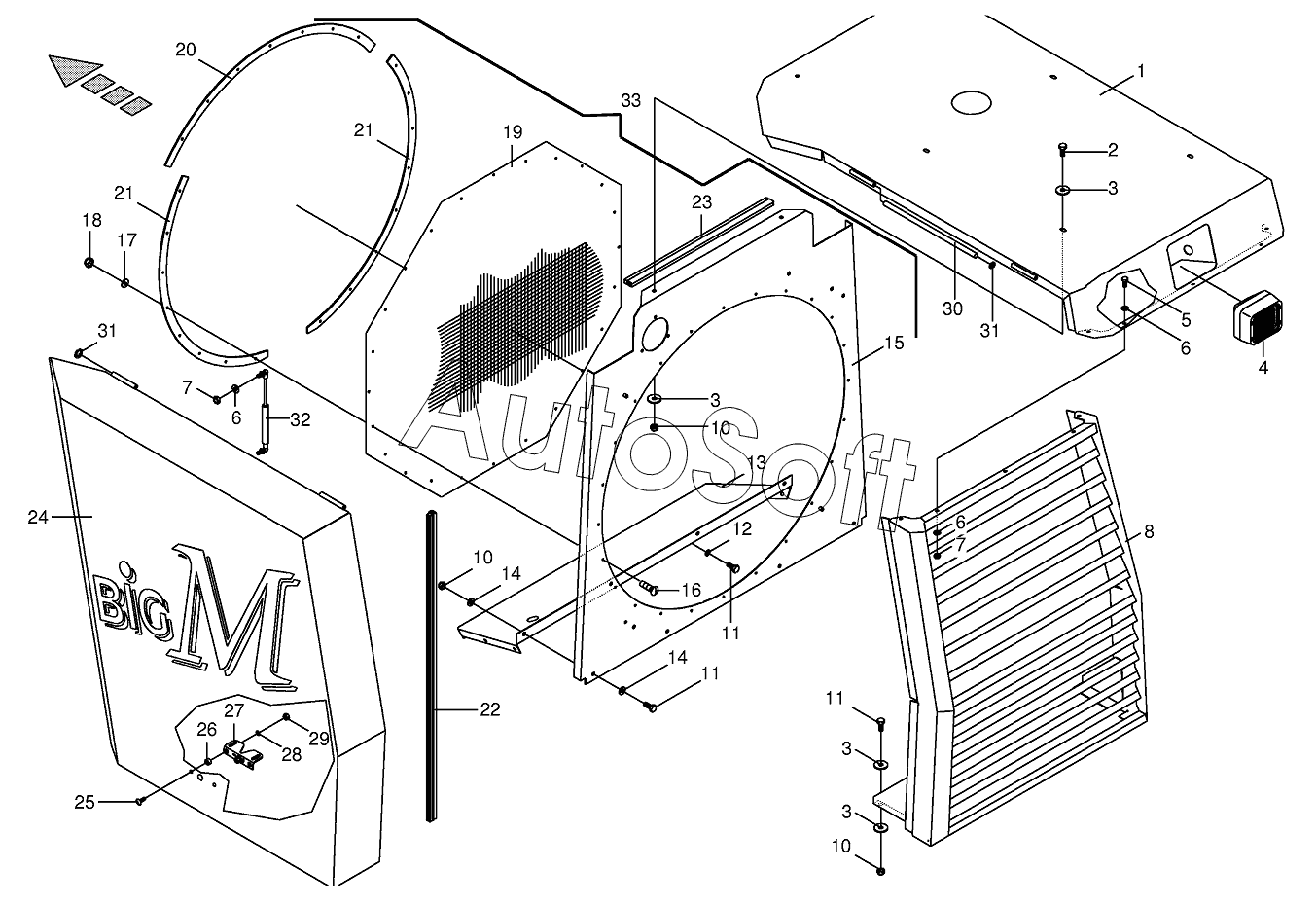

Каталог запасных частей к технике: KRONE BIG-M-I (2016). Radiator guards
26
19
20
21
21
22
23
24
25
18
27
28
29
30
31
31
32
33
10
10
10
2
3
3
3
3
4
5
6
6
6
7
7
8
1
11
11
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 002308920 | 0***0 | Radiator guards rh | |
| 009246880 | 0***0 | Bulb | |
| 1 | 0***0 | Radiator cover | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Work light | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Radiator grille | |
| 10 | 0***0 | Locknut | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***0 | Cover plate | |
| 14 | 0***0 | Washer | |
| 15 | 0***0 | Plate for screen | |
| 16 | 0***1 | Coach bolt | |
| 17 | 0***1 | Washer | |
| 18 | 0***1 | Locknut | |
| 19 | 0***1 | Special steel wire cloth | |
| 20 | 0***0 | Clamping plate-middle top | |
| 21 | 0***0 | Clamping plate-outside | |
| 22 | 0***0 | Rubber profile-Id.-no.=1m | |
| 23 | 0***0 | Rubber profile-Id.-no.=1m | |
| 24 | 0***0 | Radiator guards lh | |
| 25 | 0***1 | Coach bolt | |
| 26 | 0***0 | Spacer tube | |
| 27 | 0***1 | Gate lock | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 0***0 | Hex nut | |
| 30 | 0***0 | Hinge pin | |
| 31 | 0***0 | Lock washer | |
| 32 | 0***0 | Gas spring | |
| 33 | 0***0 | Sieve |
