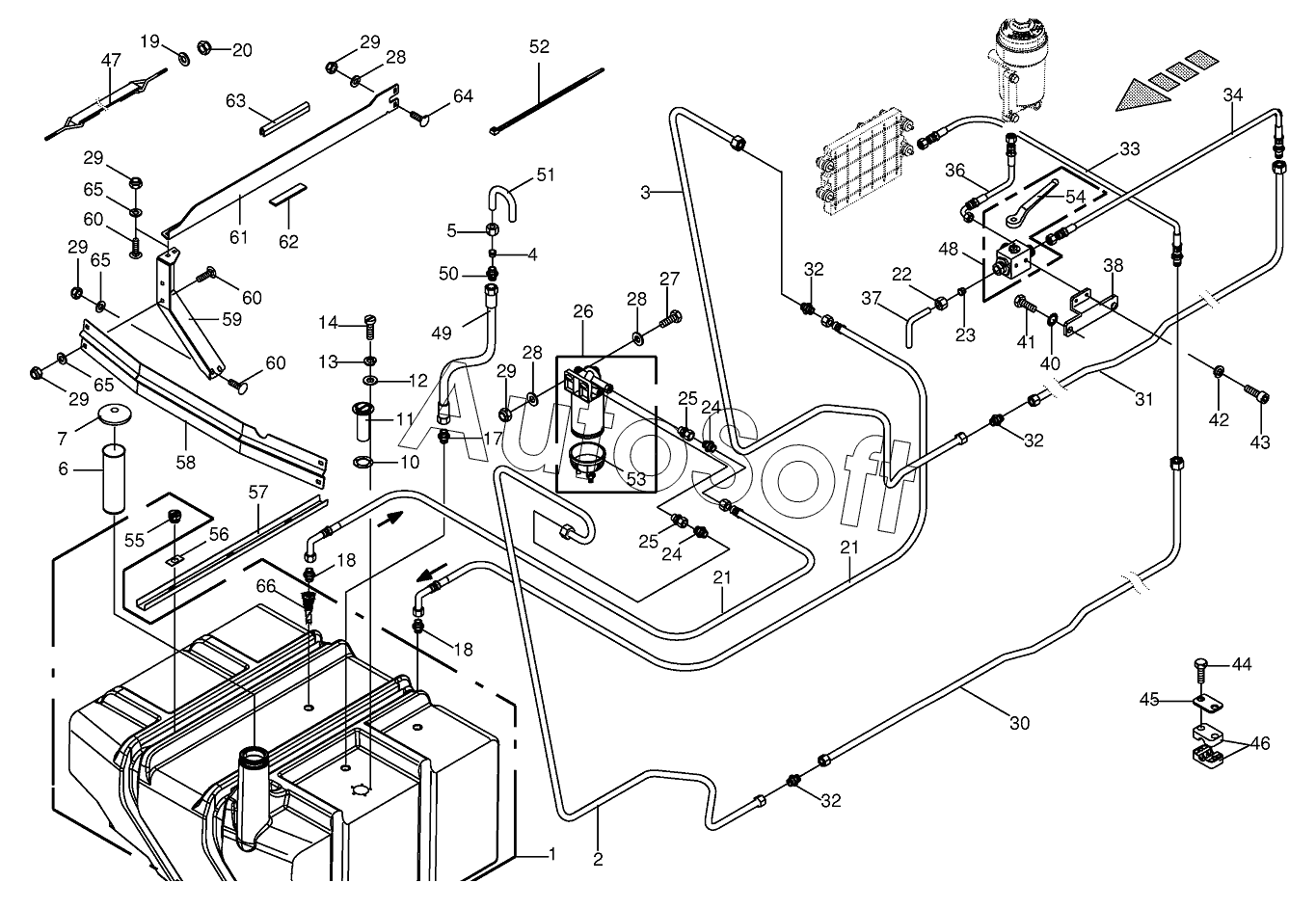

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Diesel fuel tank cpl.
53
37
38
40
41
42
44
45
46
47
48
49
50
51
52
36
54
55
56
57
58
59
59
60
60
60
61
61
62
63
64
65
65
65
66
21
21
2
3
4
5
6
7
10
11
12
13
14
17
18
18
19
20
1
22
23
24
24
25
25
26
27
28
28
28
29
29
29
29
29
30
31
32
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009030431 | 0***1 | Allen screw | |
| 009405450 | 0***0 | Replacement filter | |
| 1 | 0***1 | Diesel tank | |
| 2 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 3 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 0***1 | Cutting ring | |
| 5 | 0***0 | Nozzle disc cap | |
| 6 | 0***0 | Sieve | |
| 7 | 0***0 | Oil tank filler cap | |
| 10 | 0***0 | Gasket | |
| 11 | 0***1 | Dipping tube-type sensor-incl. Gasket | |
| 12 | 0***1 | Washer | |
| 13 | 0***0 | Spring washer | |
| 14 | 0***0 | Allen screw | |
| 17 | 0***0 | Male connector | |
| 18 | 0***2 | Male connector | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***0 | Diesel hose | |
| 22 | 0***0 | Nozzle disc cap | |
| 23 | 0***1 | Cutting ring | |
| 24 | 0***0 | Reducer fitting | |
| 25 | 0***0 | Male connector | |
| 26 | 0***0 | Water separator | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Washer | |
| 29 | 0***0 | Locknut | |
| 30 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 31 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 0***1 | Connector | |
| 33 | 0***0 | Diesel hose | |
| 34 | 0***0 | Diesel hose | |
| 36 | 0***1 | Diesel hose | |
| 37 | 0***0 | Diesel line | |
| 38 | 0***1 | Holding plate | |
| 40 | 0***0 | Detent edged washer | |
| 41 | 0***0 | Hex head bolt | |
| 42 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***0 | Cover plate | |
| 46 | 0***0 | Tube clamp-2 halves | |
| 47 | 0***1 | Tension band | |
| 48 | 0***1 | Diverter valve | |
| 49 | 0***0 | High pressure hose line | |
| 50 | 0***0 | Reducer fitting | |
| 51 | 0***0 | Hydraulic line | |
| 52 | 0***2 | Cable band | |
| 53 | 0***0 | Inspection glass | |
| 54 | 0***0 | Hand lever-incl. screw, washer | |
| 55 | 2***0 | Screw plug | |
| 56 | 2***0 | Cover plate | |
| 57 | 2***0 | Tank reinforcement | |
| 58 | 2***0 | Tank fastening-front | |
| 59 | 2***0 | Tank fastening-left front | |
| 59 | 2***0 | Tank fastening-right front | |
| 60 | 0***1 | Coach bolt | |
| 61 | 2***0 | Tank fastening-left front | |
| 61 | 2***0 | Tank fastening-top right | |
| 62 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 63 | 0***0 | Edge protection-Id.-no.= 1m | |
| 64 | 0***2 | Coach bolt | |
| 65 | 0***1 | Washer | |
| 66 | 2***0 | Suction pipe |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
