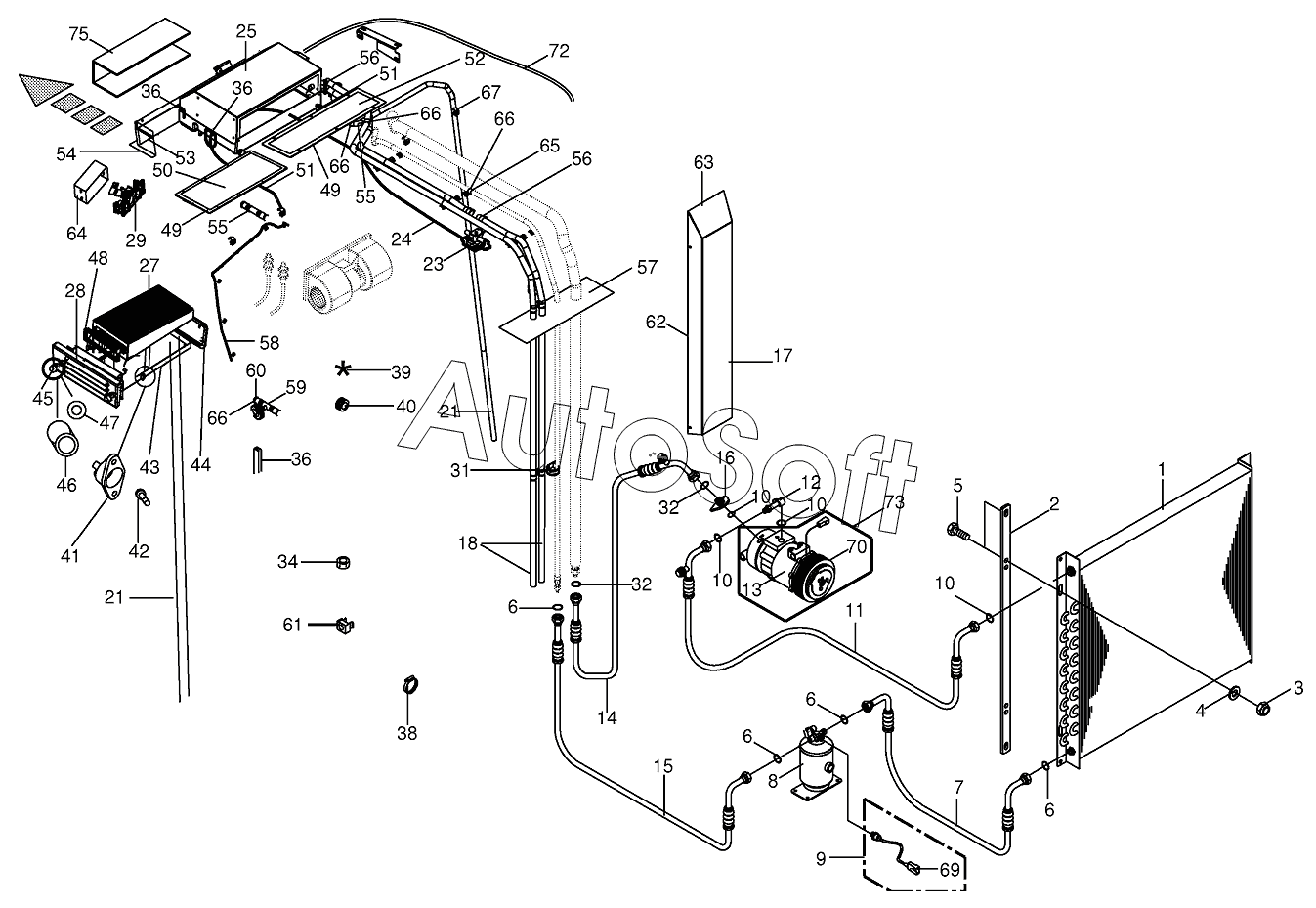

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Air conditioning
49
49
57
56
56
55
55
54
53
52
51
51
50
58
48
47
46
45
44
43
42
66
74
73
72
70
69
67
66
66
66
66
41
65
64
63
62
61
60
59
9
17
16
15
14
13
12
11
10
10
10
10
18
8
7
6
6
6
6
5
4
3
2
31
40
39
38
36
36
36
34
32
32
1
29
28
27
25
24
23
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009240390 | 0***0 | Tube clip w. rubber | |
| 009240510 | 0***0 | Tube clip w. rubber | |
| 1 | 0***0 | Condenser for air conditioner | |
| 2 | 0***3 | Support | |
| 3 | 0***0 | Locknut | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | O-ring | |
| 7 | 0***1 | Tube | |
| 8 | 0***0 | Drier | |
| 9 | 0***1 | Pressure switch | |
| 10 | 0***0 | O-ring | |
| 11 | 0***2 | Tube | |
| 12 | 0***0 | Compressor connection | |
| 13 | 2***0 | Compressor (air conditioner) | |
| 14 | 0***1 | Tube | |
| 15 | 0***1 | Tube | |
| 16 | 2***0 | Fitting | |
| 17 | 0***0 | Cover | |
| 18 | 0***0 | Hose | |
| 21 | 0***0 | Hose | |
| 23 | 2***0 | Water valve | |
| 24 | 0***0 | Bowden cable | |
| 25 | 2***0 | Evaporator | |
| 27 | 0***0 | Particle filter | |
| 28 | 0***0 | Cover | |
| 29 | 2***0 | Control unit | |
| 31 | 0***0 | Tube clip w. rubber | |
| 32 | 0***0 | O-ring | |
| 34 | 0***0 | Cable clamp | |
| 36 | 0***0 | Edge protection-Id.-no.= 1m | |
| 38 | 0***1 | Tube clip | |
| 39 | 0***0 | Wiring harness for fan | |
| 40 | 0***0 | Cable bushing | |
| 41 | 0***0 | Cam-lock | |
| 42 | 0***0 | Blind rivet | |
| 43 | 0***0 | Insertion | |
| 44 | 0***0 | Gasket frame | |
| 45 | 0***0 | Locking spigot | |
| 46 | 0***0 | Spacer ring | |
| 47 | 0***0 | Lock washer | |
| 48 | 2***0 | Sealing profile | |
| 49 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 50 | 0***0 | Cover | |
| 51 | 0***0 | Condensate downspout-hose | |
| 52 | 0***0 | Cover | |
| 53 | 0***0 | Air injection lug | |
| 54 | 2***0 | Gasket frame | |
| 55 | 0***0 | Hose coupling | |
| 56 | 0***0 | Tube clip w. rubber | |
| 57 | 0***0 | Dust protection | |
| 58 | 0***0 | Condensate downspout-hose | |
| 59 | 0***0 | Hose coupling-T-piece | |
| 60 | 0***0 | Cable socket | |
| 61 | 0***0 | Sheet nut | |
| 62 | 0***0 | Sealing profile | |
| 63 | 0***1 | Gasket | |
| 64 | 0***0 | Frame for radio cut-out | |
| 65 | 0***0 | Cable band support | |
| 66 | 0***1 | Cable band | |
| 66 | 2***0 | Cable band | |
| 67 | 0***1 | Tube clip | |
| 68 | 0***0 | Cable socket | |
| 69 | 0***0 | Plug-2-pole | |
| 70 | 2***0 | Clutch | |
| 72 | 2***0 | Condensate downspout-hose | |
| 73 | 0***0 | Compressor for air conditioner | |
| 74 | 2***0 | Filter plate |
