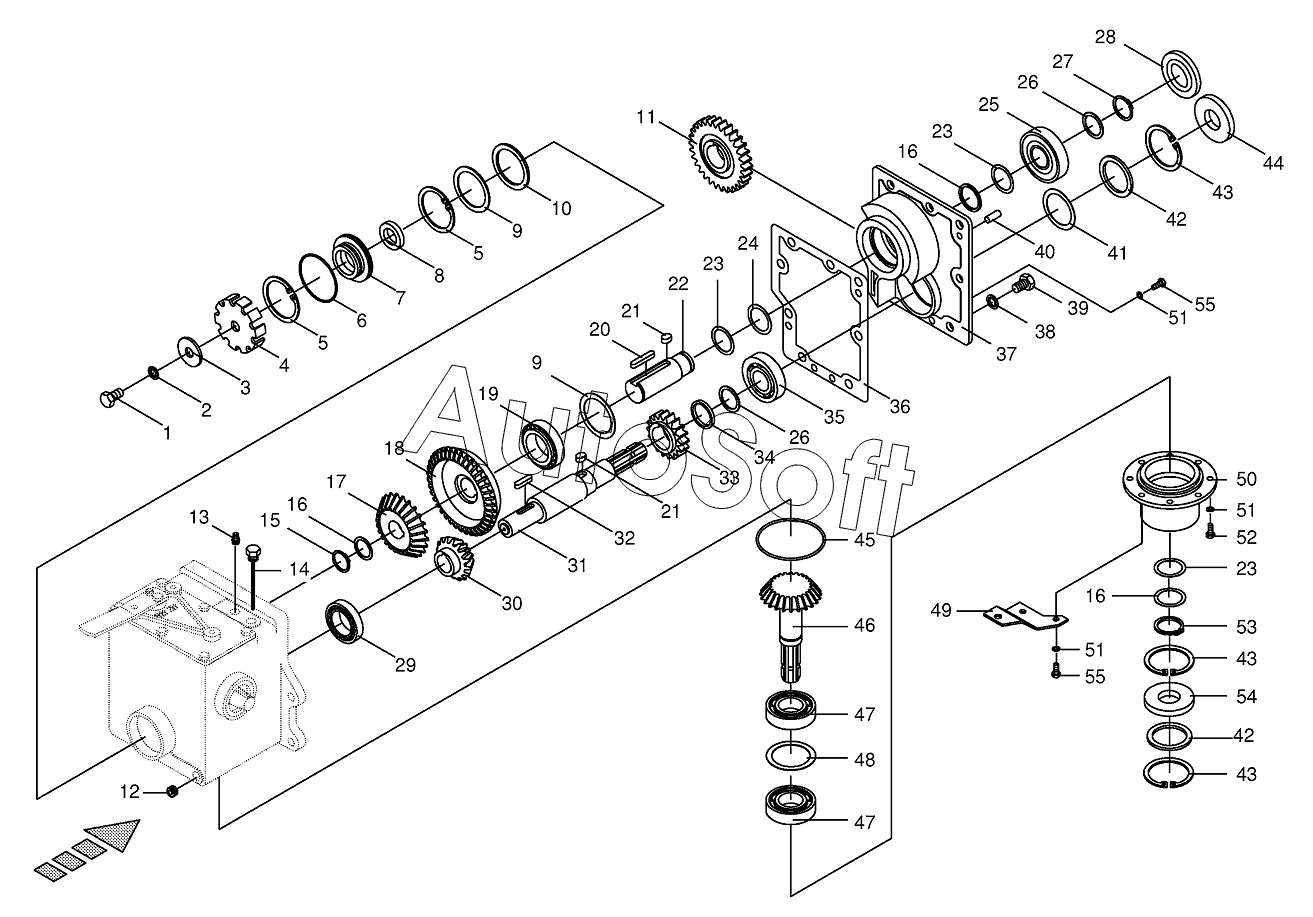

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Main gearbox and driving shaft-lateral
36
41
41
41
40
39
39
38
37
42
42
35
34
33
32
31
30
29
28
48
55
55
54
53
52
51
51
51
50
49
48
27
48
48
47
47
46
45
44
43
43
43
9
15
14
13
12
11
10
9
9
9
16
16
16
8
7
6
5
5
4
3
2
23
26
26
26
26
25
24
23
23
23
1
23
23
23
22
21
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***1 | Washer | |
| 4 | 0***0 | Timing disc | |
| 5 | 0***0 | Circlip | |
| 6 | 0***1 | O-ring | |
| 7 | 0***1 | Adapter | |
| 8 | 0***3 | Radial-shaft sealing ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***0 | Shim ring | |
| 9 | 0***1 | Shim ring | |
| 10 | 0***0 | Supporting disc | |
| 11 | 0***1 | Spur gear | |
| 12 | 0***1 | Screw plug | |
| 13 | 0***1 | Breather | |
| 14 | 0***2 | Oil level dipstick | |
| 15 | 0***0 | Circlip | |
| 16 | 0***3 | Supporting disc | |
| 17 | 0***0 | Bevel wheel | |
| 18 | 0***0 | Bevel wheel | |
| 19 | 0***0 | Taper roller bearing | |
| 20 | 0***0 | Fit-in key | |
| 21 | 0***0 | Fit-in key | |
| 22 | 0***1 | Gearbox shaft | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***1 | Shim ring | |
| 24 | 0***0 | Shim ring | |
| 25 | 0***0 | Grooved ball bearing | |
| 26 | 0***0 | Shim ring | |
| 26 | 0***0 | Shim ring | |
| 26 | 0***0 | Shim ring | |
| 27 | 0***1 | Circlip | |
| 28 | 0***1 | Sealing cap | |
| 29 | 0***0 | Taper roller bearing | |
| 30 | 0***0 | Bevel wheel | |
| 31 | 0***0 | Drive shaft | |
| 32 | 0***0 | Fit-in key | |
| 33 | 0***0 | Spur gear | |
| 34 | 0***1 | Supporting disc | |
| 35 | 0***0 | Grooved ball bearing | |
| 36 | 0***2 | Gasket | |
| 37 | 0***4 | Gearbox cover | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***1 | Hex head bolt | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***0 | Cyl. pin | |
| 41 | 0***0 | Shim ring | |
| 41 | 0***0 | Shim ring | |
| 41 | 0***0 | Shim ring | |
| 42 | 0***0 | Supporting disc | |
| 43 | 0***0 | Circlip | |
| 44 | 0***1 | Radial-shaft sealing ring | |
| 45 | 0***0 | O-ring | |
| 46 | 0***0 | Pinion shaft | |
| 47 | 0***0 | Taper roller bearing | |
| 48 | 0***0 | Shim ring | |
| 48 | 0***0 | Shim ring | |
| 48 | 0***0 | Shim ring | |
| 48 | 0***0 | Shim ring | |
| 49 | 0***0 | Sensor support | |
| 50 | 0***0 | Gearbox cover | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 0***0 | Circlip | |
| 54 | 0***0 | Radial-shaft sealing ring | |
| 55 | 0***0 | Hex head bolt |
