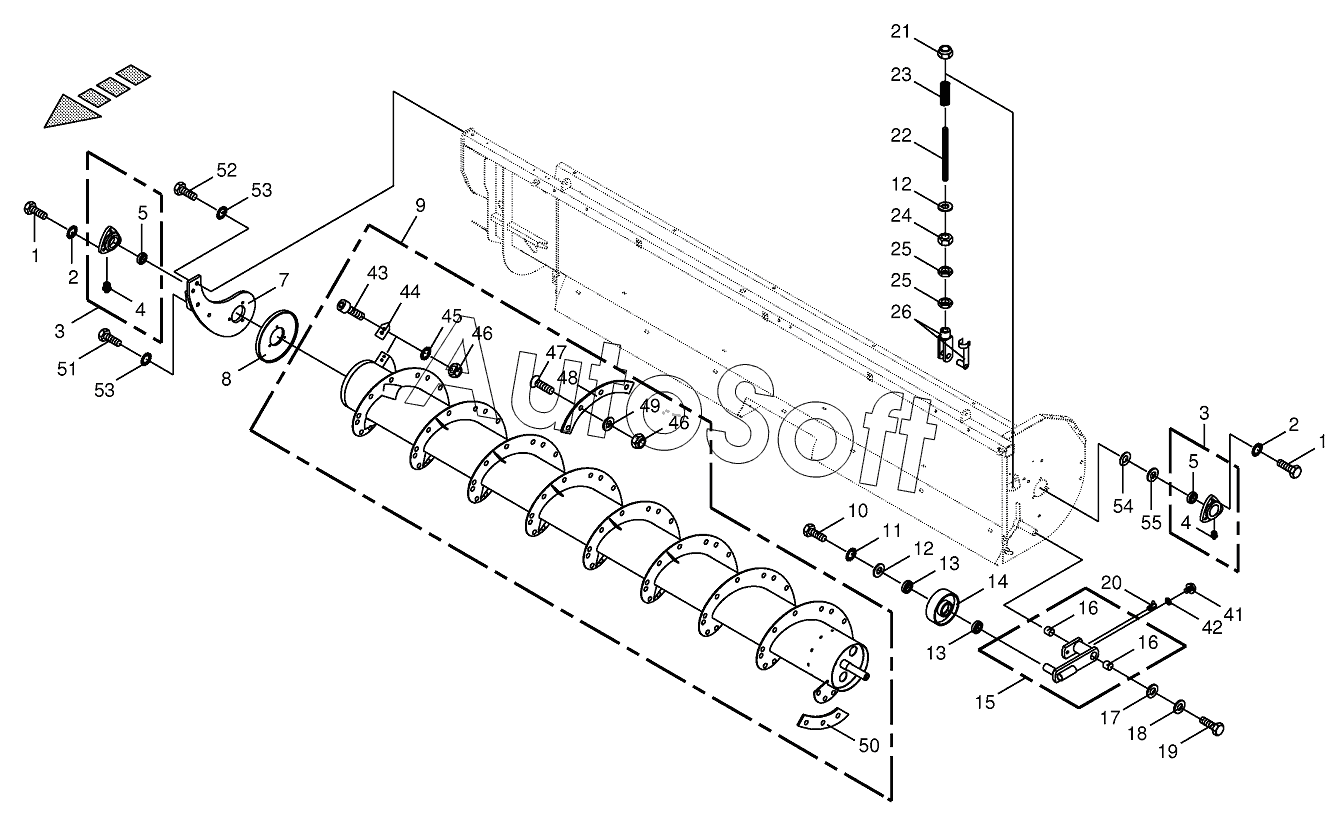

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Auger - left and right
48
22
23
24
25
25
26
41
42
43
44
45
46
46
47
48
21
49
50
50
51
51
52
52
53
53
53
54
54
55
9
1
1
1
2
2
3
3
4
4
5
5
7
7
7
7
8
1
9
10
11
12
12
13
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 1 | 0***0 | Hex head bolt | |
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Flange bearing | |
| 4 | 0***0 | Grease niple | |
| 5 | 0***0 | Grooved ball bearing | |
| 6 | 0***0 | Locknut | |
| 7 | 2***0 | Bearing support-left, screw M 12 | |
| 7 | 2***0 | Bearing support-right, screw M 12 | |
| 7 | 2***0 | Bearing support-left | |
| 7 | 2***0 | Bearing support-right | |
| 8 | 0***2 | Stripper | |
| 9 | 2***1 | Auger-left | |
| 9 | 2***1 | Auger-right | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***1 | Washer | |
| 13 | 0***0 | Grooved ball bearing | |
| 14 | 0***2 | Jockey pulley | |
| 15 | 0***0 | Belt tensioner | |
| 16 | 0***0 | Bearing bush | |
| 17 | 0***1 | Supporting disc | |
| 18 | 0***1 | Washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Grease niple | |
| 21 | 0***0 | Locknut | |
| 22 | 0***1 | Threaded bolt | |
| 23 | 0***0 | Pressure spring | |
| 24 | 0***0 | Hex nut | |
| 25 | 0***1 | Hex nut-low form | |
| 26 | 0***1 | Clevis cpl. | |
| 41 | 0***1 | Screw plug | |
| 42 | 0***0 | Gasket ring | |
| 43 | 0***1 | Allen screw | |
| 44 | 2***0 | Stripper | |
| 45 | 0***1 | Detent edged washer | |
| 46 | 0***0 | Locknut | |
| 47 | 0***1 | Countersunkscrew | |
| 48 | 2***0 | Wearing plate-left | |
| 48 | 2***0 | Wearing plate-right | |
| 49 | 0***0 | Washer | |
| 50 | 2***0 | Wearing plate-right | |
| 50 | 2***0 | Wearing plate-left | |
| 51 | 0***0 | Hex head bolt | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***1 | Hex head bolt | |
| 52 | 0***0 | He head bolt | |
| 53 | 0***1 | Detent edged washer | |
| 53 | 0***1 | Detent edged washer | |
| 54 | 0***0 | Shim ring | |
| 54 | 0***0 | Shim ring | |
| 55 | 0***1 | Supporting disc |
