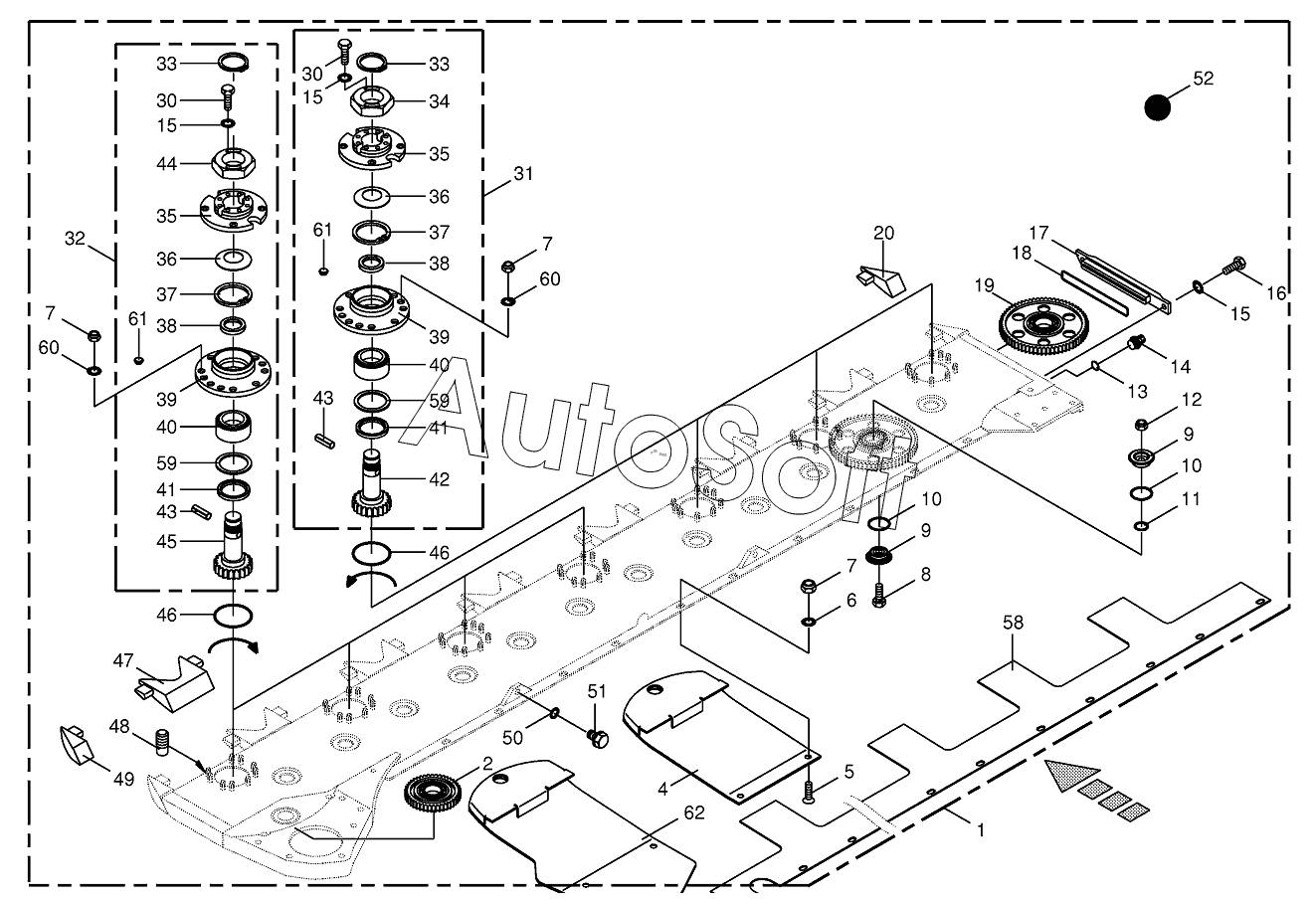

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Cutter bar - SafeCut INSIDE - front/lateral (CRI)
46
46
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
43
43
44
45
33
33
47
48
49
50
51
52
58
59
59
60
60
61
61
62
12
2
4
5
5
5
6
7
7
7
8
9
9
10
10
11
1
13
14
15
15
15
16
17
18
19
20
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Cutter bar-cpl. | |
| 2 | 2***0 | Spur gear | |
| 4 | 0***1 | Skid | |
| 5 | 0***2 | Countersunkscrew | |
| 5 | 0***1 | Countersunkscrew | |
| 5 | 0***2 | Countersunkscrew | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***1 | Hex head bolt | |
| 9 | 0***1 | Clamping piece | |
| 10 | 0***0 | O-ring | |
| 11 | 0***0 | O-ring | |
| 12 | 0***0 | Self-locking nut | |
| 13 | 0***0 | Gasket ring | |
| 14 | 0***1 | Breather | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***4 | Cover | |
| 18 | 0***0 | O-ring | |
| 19 | 2***0 | Spur gear | |
| 20 | 0***3 | Sheet edge-right | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 2***0 | Bearing housing-left | |
| 32 | 2***0 | Bearing housing-right | |
| 33 | 0***0 | Circlip | |
| 34 | 2***0 | HEX NUT | |
| 35 | 2***1 | Rotor hub | |
| 36 | 2***0 | Belleville spring | |
| 37 | 9***0 | Circlip | |
| 38 | 9***0 | Supporting disc | |
| 39 | 2***0 | Flange bearing | |
| 40 | 9***0 | Taper roller bearing | |
| 41 | 9***0 | Radial-shaft sealing ring | |
| 42 | 2***0 | Spur wheel shaft-left | |
| 43 | 2***0 | Dowel pin | |
| 44 | 2***0 | Hex nut | |
| 45 | 2***0 | Spur wheel shaft-right | |
| 46 | 0***0 | O-ring | |
| 47 | 0***0 | Sheet edge | |
| 48 | 0***0 | Weld. pin | |
| 49 | 0***3 | Sheet edge-left | |
| 50 | 0***0 | Gasket ring | |
| 51 | 0***1 | Screw plug | |
| 52 | 0***0 | Oil-Id.-no.=1ltr | |
| 58 | 0***1 | Wearing plate | |
| 59 | 0***0 | Shim ring | |
| 60 | 9***0 | Detent edged washer | |
| 61 | 2***0 | Tapered plug | |
| 62 | 2***1 | Skid-long |
