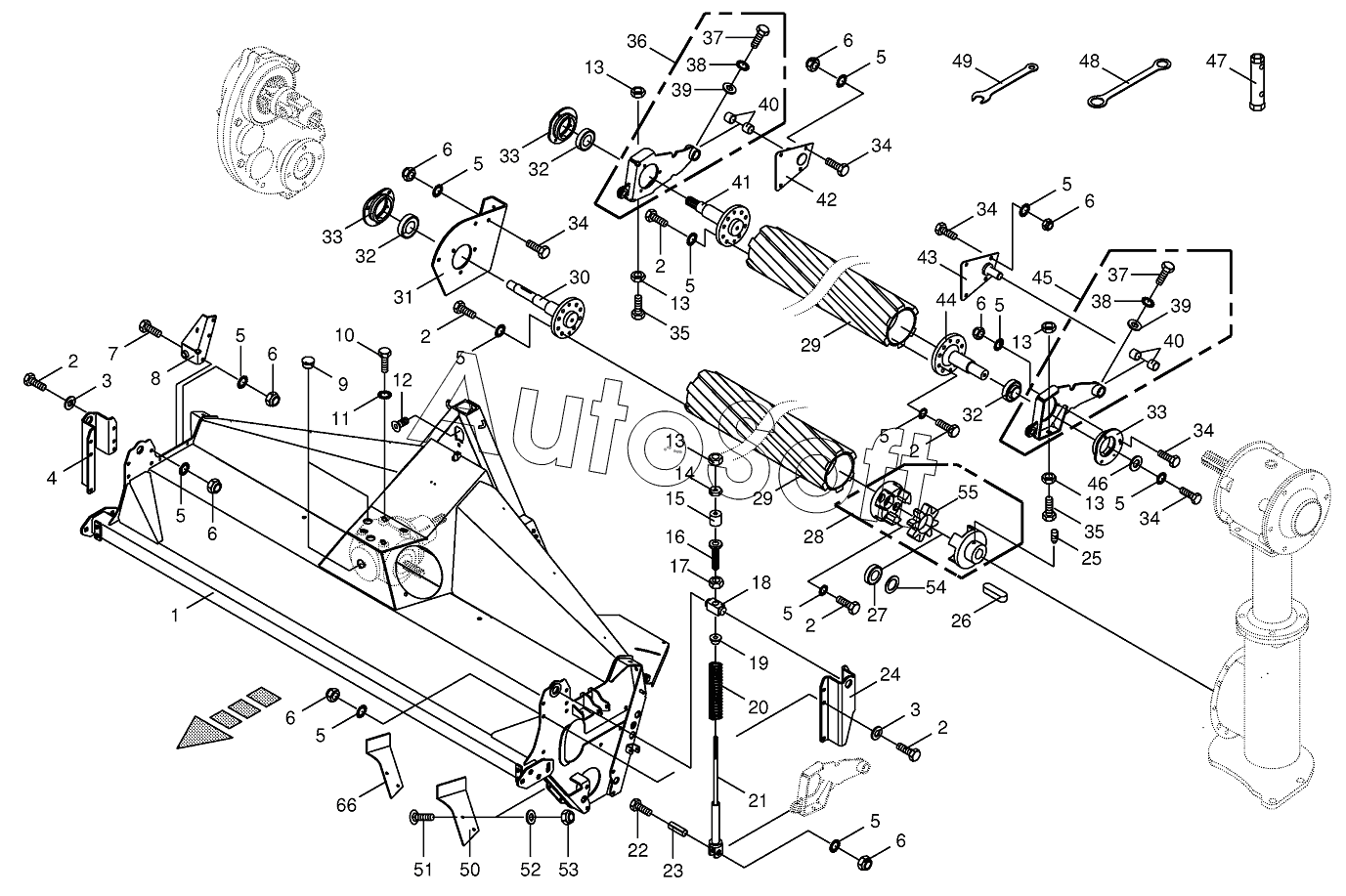

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Roller cond. housing /Roller - front -CRI
45
31
32
32
32
33
33
33
34
34
34
34
34
35
35
36
37
37
38
38
39
39
40
40
41
42
43
44
30
46
47
48
49
50
50
51
52
53
54
55
66
66
16
2
2
2
2
2
2
3
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
13
13
13
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Roller conditioner housing-front | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Washer | |
| 4 | 2***0 | Bearing bracket-right | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***2 | Support-right | |
| 9 | 0***0 | Sealing plug | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Countersunkscrew | |
| 13 | 0***0 | Hex nut | |
| 14 | 0***0 | Nut | |
| 15 | 0***0 | Buffer | |
| 16 | 0***0 | Threaded piece | |
| 17 | 0***0 | Hex nut | |
| 18 | 0***1 | Spring support | |
| 19 | 0***0 | Retainer scrap | |
| 20 | 2***0 | Pressure spring | |
| 21 | 2***0 | Limit stop bar | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Roll pin | |
| 24 | 2***0 | Bearing bracket-left | |
| 25 | 0***0 | Threaded pin | |
| 26 | 0***0 | Fit-in key | |
| 27 | 9***0 | Radial bearing | |
| 28 | 2***0 | Rotex-clutch | |
| 29 | 2***1 | CRI-Roller | |
| 30 | 2***0 | Drive spigot -for gearbox 20 030 170 0 | |
| 31 | 2***0 | Bearing bracket | |
| 32 | 9***0 | Grooved ball bearing | |
| 33 | 2***0 | Self-aligning bearing housing | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 2***0 | Rocker-right | |
| 37 | 0***2 | Hex head bolt | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***0 | Shim ring | |
| 40 | 0***0 | Bearing bush | |
| 41 | 2***0 | Drive spigot | |
| 42 | 0***0 | Rocker bearing-right | |
| 43 | 0***0 | Rocker bearing-left | |
| 44 | 0***3 | Bearing bolt-Standard | |
| 45 | 2***0 | Rocker-left | |
| 46 | 0***1 | Washer | |
| 47 | 0***1 | Key | |
| 48 | 2***0 | Spanner key | |
| 49 | 2***0 | Jaw wrench | |
| 50 | 2***0 | Baffle-left | |
| 50 | 2***0 | Baffle-right | |
| 51 | 0***1 | Coach bolt | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | Locknut | |
| 54 | 0***1 | Shim ring | |
| 55 | 0***1 | Rotex plastic part | |
| 66 | 2***0 | Baffle-right | |
| 66 | 2***0 | Baffle-left |
