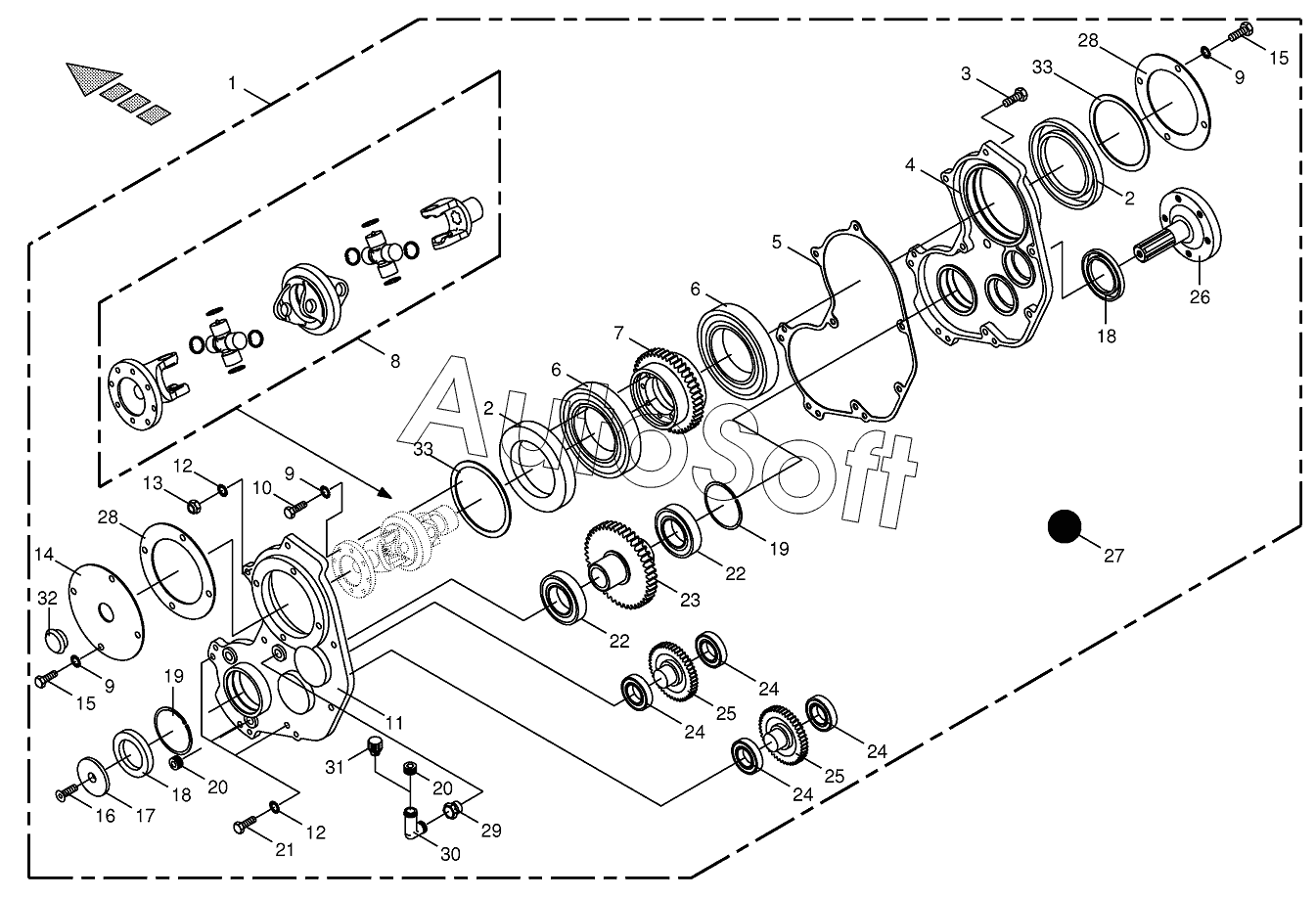

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Gearbox - front/lateral (CRI)
1
2
2
3
4
5
6
6
7
8
9
9
9
10
11
12
12
13
14
15
15
16
17
18
18
19
19
20
20
21
22
22
23
24
24
24
24
25
25
26
27
28
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Gearbox-cpl. | |
| 2 | 9***0 | Radial-shaft sealing ring | |
| 3 | 0***1 | Hex head bolt | |
| 4 | 2***0 | Gearbox half-left | |
| 5 | 2***0 | Gasket | |
| 6 | 9***0 | Grooved ball bearing | |
| 7 | 2***0 | Spur gear | |
| 8 | 2***1 | Double universal joint | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 2***0 | Gearbox half-right | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***0 | Locknut | |
| 14 | 2***0 | Cover-right | |
| 15 | 0***1 | Hex head bolt | |
| 16 | 0***0 | Countersunkscrew | |
| 17 | 0***0 | Washer | |
| 18 | 0***2 | Radial-shaft sealing ring | |
| 19 | 0***0 | Circlip | |
| 20 | 0***1 | Screw plug | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***0 | Grooved ball bearing | |
| 23 | 0***0 | Spur gear | |
| 24 | 0***1 | Grooved ball bearing | |
| 25 | 2***0 | Spur gear | |
| 26 | 0***0 | Profile shaft | |
| 27 | 0***0 | Oil-Id.-no.=1ltr | |
| 28 | 2***0 | Cover-left | |
| 29 | 0***0 | Angle | |
| 30 | 0***0 | Threaded reducing adapter | |
| 31 | 0***2 | Breather | |
| 32 | 0***0 | Sealing plug | |
| 33 | 2***0 | Spacer ring |
