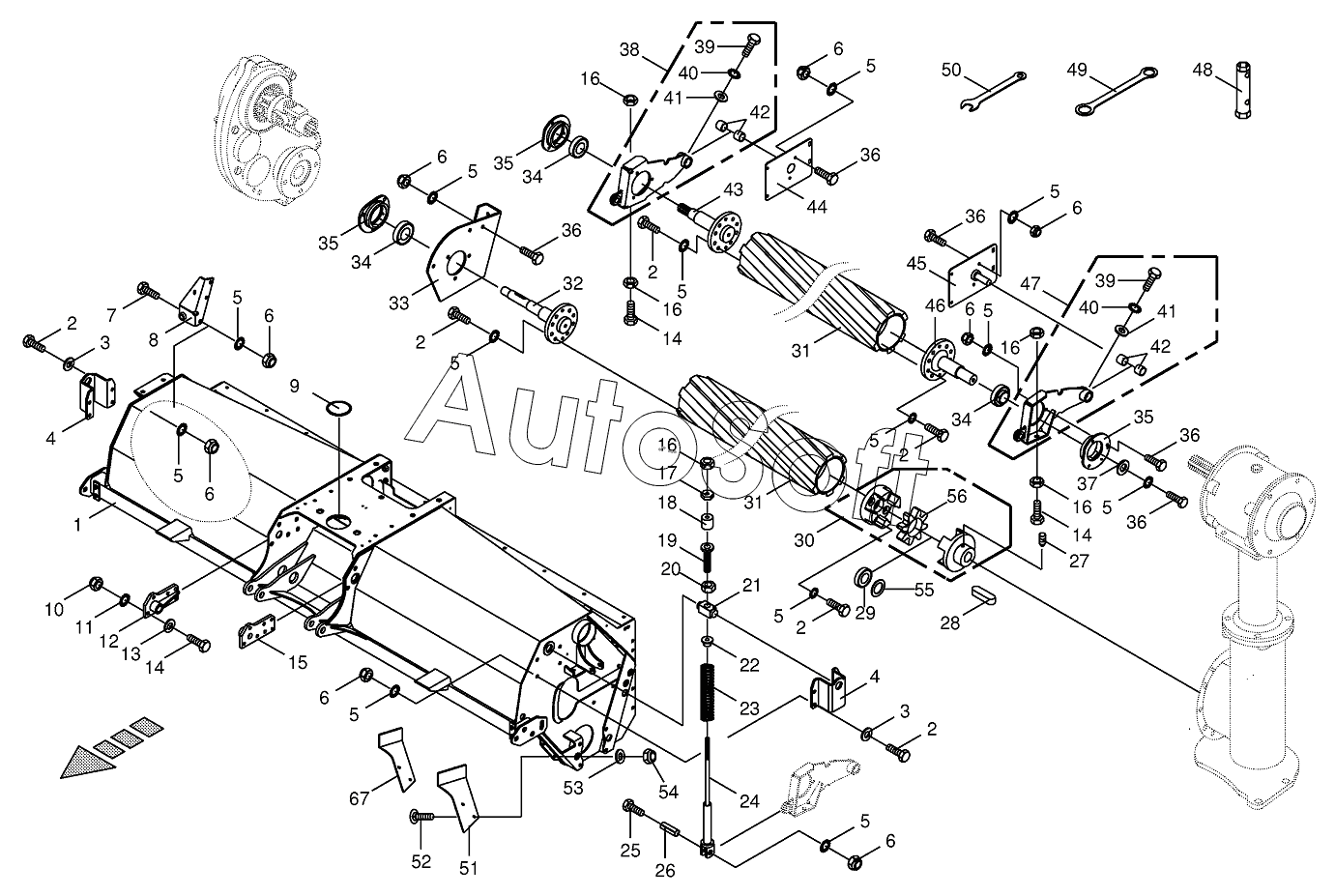

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Roller cond. housing /Roller - lateral
1
2
2
2
2
2
2
3
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
14
14
14
15
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
34
34
35
35
35
36
36
36
36
36
37
38
39
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
67
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Roller conditioner housing-lateral | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Washer | |
| 4 | 2***0 | Bearing bracket-lateral | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***2 | Support-right | |
| 9 | 0***0 | Sealing plug | |
| 10 | 0***0 | Locknut | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***1 | Attaching strap-right | |
| 13 | 0***1 | Washer | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Attaching strap-left | |
| 16 | 0***0 | Hex nut | |
| 17 | 0***0 | Nut | |
| 18 | 0***0 | Buffer | |
| 19 | 0***0 | Threaded piece | |
| 20 | 0***0 | Hex nut | |
| 21 | 0***1 | Spring support | |
| 22 | 0***0 | Retainer scrap | |
| 23 | 2***0 | Pressure spring | |
| 24 | 2***0 | Limit stop bar | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Roll pin | |
| 27 | 0***0 | Threaded pin | |
| 28 | 0***0 | Fit-in key | |
| 29 | 9***0 | Radial bearing | |
| 30 | 2***0 | Rotex-clutch | |
| 31 | 2***1 | CRI-Roller | |
| 32 | 2***0 | Drive spigot -for gearbox 20 030 170 0 | |
| 33 | 2***0 | Bearing bracket | |
| 34 | 9***0 | Grooved ball bearing | |
| 35 | 2***0 | Self-aligning bearing housing | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Washer | |
| 38 | 2***0 | Rocker-right | |
| 39 | 0***2 | Hex head bolt | |
| 40 | 0***1 | Detent edged washer | |
| 41 | 0***0 | Shim ring | |
| 42 | 0***0 | Bearing bush | |
| 43 | 2***0 | Drive spigot | |
| 44 | 0***1 | Rocker bearing-right | |
| 45 | 0***1 | Rocker bearing-left | |
| 46 | 0***3 | Bearing bolt-Standard | |
| 47 | 2***0 | Rocker-left | |
| 48 | 0***1 | Key | |
| 49 | 2***0 | Spanner key | |
| 50 | 2***0 | Jaw wrench | |
| 51 | 2***0 | Baffle-left | |
| 51 | 2***0 | Baffle-right | |
| 52 | 0***1 | Coach bolt | |
| 53 | 0***0 | Washer | |
| 54 | 0***0 | Locknut | |
| 55 | 0***1 | Shim ring | |
| 56 | 0***1 | Rotex plastic part | |
| 67 | 2***0 | Baffle-right | |
| 67 | 2***0 | Baffle-left |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
