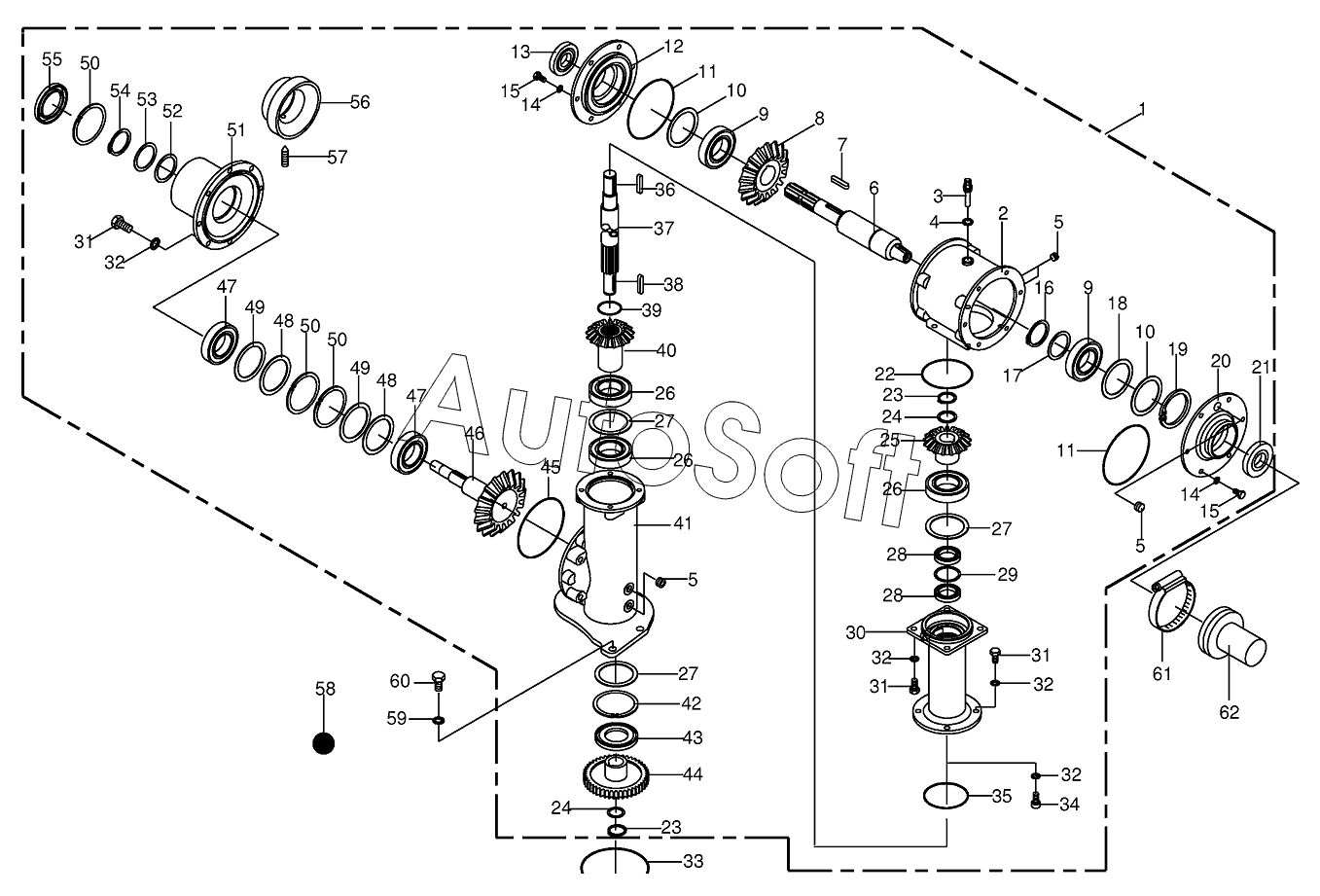

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Gearbox - lateral-CRI
41
48
48
47
47
46
46
45
44
43
42
48
40
39
38
37
36
35
34
33
32
32
32
32
53
62
61
60
59
58
57
56
55
54
31
31
31
52
52
52
52
51
50
50
50
49
49
48
48
10
16
15
15
14
14
13
12
11
11
10
10
10
10
17
9
9
8
7
6
5
5
5
4
3
2
24
30
29
28
28
27
27
27
27
27
26
26
26
25
24
24
1
24
24
23
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Main gearbox-cpl. | |
| 2 | 0***1 | Housing | |
| 3 | 0***0 | Breather | |
| 4 | 0***0 | Gasket ring | |
| 5 | 0***1 | Screw plug | |
| 6 | 2***0 | Drive shaft | |
| 7 | 0***1 | Fit-in key | |
| 8 | 0***2 | Crown wheel | |
| 9 | 0***0 | Taper roller bearing | |
| 10 | 0***0 | Supporting disc | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 10 | 0***0 | Shim ring | |
| 11 | 0***0 | O-ring | |
| 12 | 0***1 | Gearbox cover | |
| 13 | 0***1 | Radial-shaft sealing ring | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Circlip | |
| 17 | 0***1 | Supporting disc | |
| 18 | 0***0 | Supporting disc | |
| 19 | 0***0 | Circlip | |
| 20 | 2***0 | Gearbox cover | |
| 21 | 0***1 | Radial-shaft sealing ring | |
| 22 | 0***0 | O-ring | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Shim ring | |
| 24 | 0***0 | Shim ring | |
| 24 | 0***0 | Shim ring | |
| 24 | 0***1 | Shim ring | |
| 25 | 2***0 | Bevel wheel | |
| 26 | 0***0 | Grooved ball bearing | |
| 27 | 0***0 | Shim ring | |
| 27 | 0***0 | Shim ring | |
| 27 | 0***1 | Shim ring | |
| 28 | 0***3 | Radial-shaft sealing ring | |
| 29 | 9***0 | Shim ring | |
| 30 | 2***0 | Intermediate housing | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | O-ring | |
| 34 | 0***1 | Allen screw | |
| 35 | 0***1 | O-ring | |
| 36 | 0***0 | Fit-in key | |
| 37 | 0***2 | Drive shaft | |
| 38 | 0***0 | Fit-in key | |
| 39 | 9***0 | O-ring | |
| 40 | 2***0 | Bevel wheel | |
| 41 | 0***2 | Gearbox housing | |
| 42 | 0***0 | Circlip | |
| 43 | 9***0 | Radial-shaft sealing ring | |
| 44 | 2***1 | Spur gear | |
| 45 | 0***0 | O-ring | |
| 46 | 2***0 | Bevel wheel shaft | |
| 46 | 2***0 | Bevel wheel shaft | |
| 47 | 0***0 | Taper roller bearing | |
| 48 | 0***0 | Shim ring | |
| 48 | 0***0 | Shim ring | |
| 48 | 0***0 | Shim ring | |
| 48 | 0***0 | Shim ring | |
| 49 | 0***0 | Supporting disc | |
| 50 | 0***0 | Circlip | |
| 51 | 0***1 | Cover | |
| 52 | 0***0 | Shim ring | |
| 52 | 0***0 | Shim ring | |
| 52 | 0***0 | Shim ring | |
| 52 | 0***0 | Shim ring | |
| 53 | 0***3 | Supporting disc | |
| 54 | 0***0 | Circlip | |
| 55 | 0***2 | Radial-shaft sealing ring | |
| 56 | 2***0 | Protective cover | |
| 57 | 9***0 | Threaded pin | |
| 58 | 0***0 | Oil-Id.-no.=1ltr | |
| 59 | 0***1 | Detent edged washer | |
| 60 | 0***0 | Hex head bolt | |
| 61 | 0***1 | Tube clip | |
| 62 | 2***0 | Guard |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
