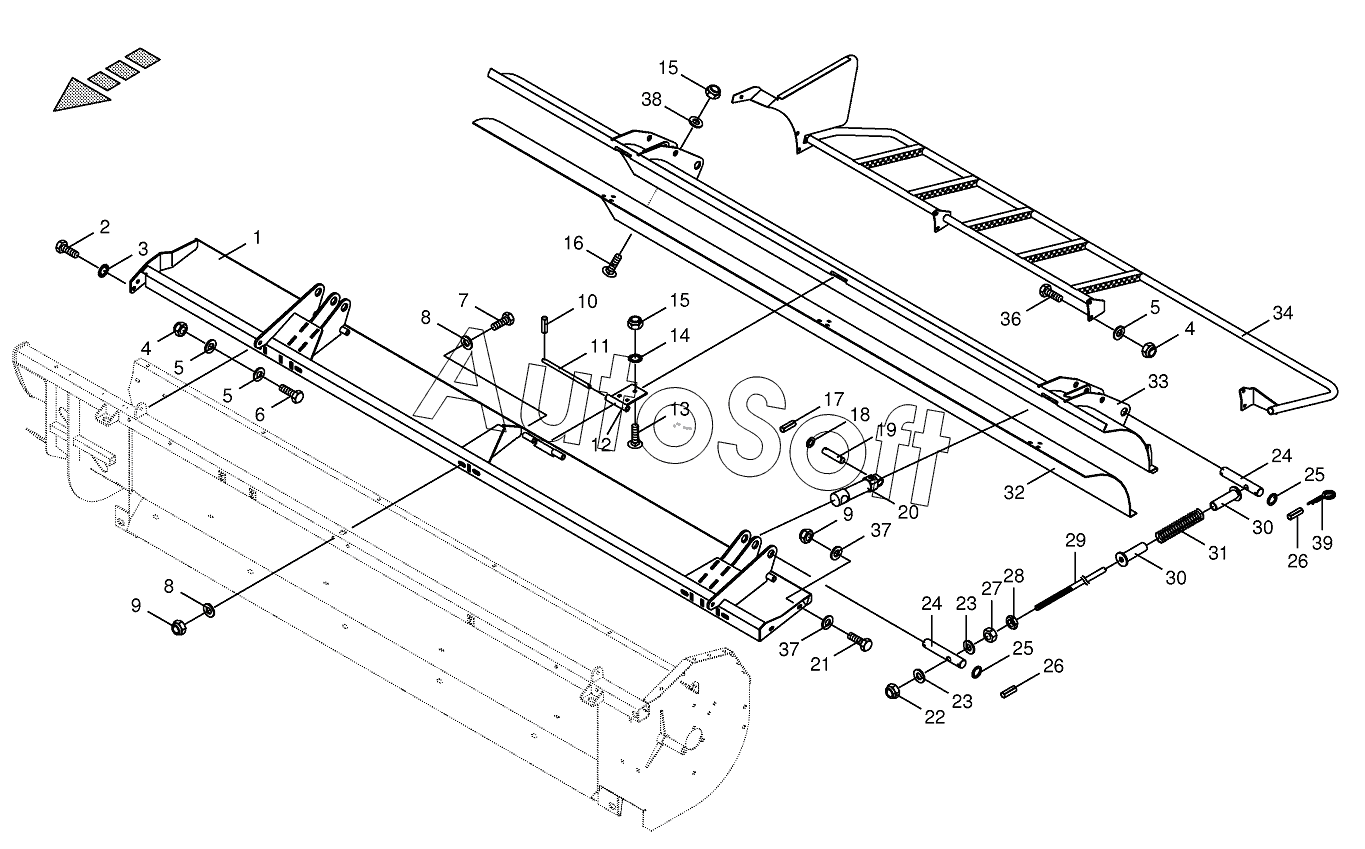

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Hydraulic auger hood-CRI
31
21
22
23
23
24
24
25
25
26
26
27
28
29
30
30
32
32
33
33
34
34
36
37
37
38
39
11
1
2
3
4
4
5
5
5
6
7
8
8
9
9
10
1
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009188051 | 0***1 | Sealing set | |
| 1 | 2***0 | Hood console-left | |
| 1 | 2***0 | Hood console-right | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***2 | Roll pin | |
| 11 | 0***0 | Pin | |
| 12 | 0***0 | Hinge plate | |
| 13 | 0***2 | Coach bolt | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Locknut | |
| 16 | 0***2 | Coach bolt | |
| 17 | 0***2 | Roll pin | |
| 18 | 0***2 | Washer | |
| 19 | 0***2 | Pin | |
| 20 | 0***0 | Hydraulic cylinder | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***0 | Locknut | |
| 23 | 0***1 | Washer | |
| 24 | 0***0 | Pin | |
| 25 | 0***1 | Supporting disc | |
| 26 | 0***1 | Roll pin | |
| 27 | 0***0 | Hex nut | |
| 28 | 0***0 | Hex nut-low form | |
| 29 | 0***2 | Guide rod | |
| 30 | 0***0 | Centering sleeve | |
| 31 | 0***0 | Pressure spring | |
| 32 | 2***0 | Wearing plate-left | |
| 32 | 2***0 | Wearing plate-right | |
| 33 | 2***0 | Hood-left | |
| 33 | 2***0 | Hood-right | |
| 34 | 2***1 | Guard bow-left | |
| 34 | 2***0 | Guard bow-right | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***0 | Washer | |
| 38 | 0***0 | Washer | |
| 39 | 0***0 | Spring clip |
