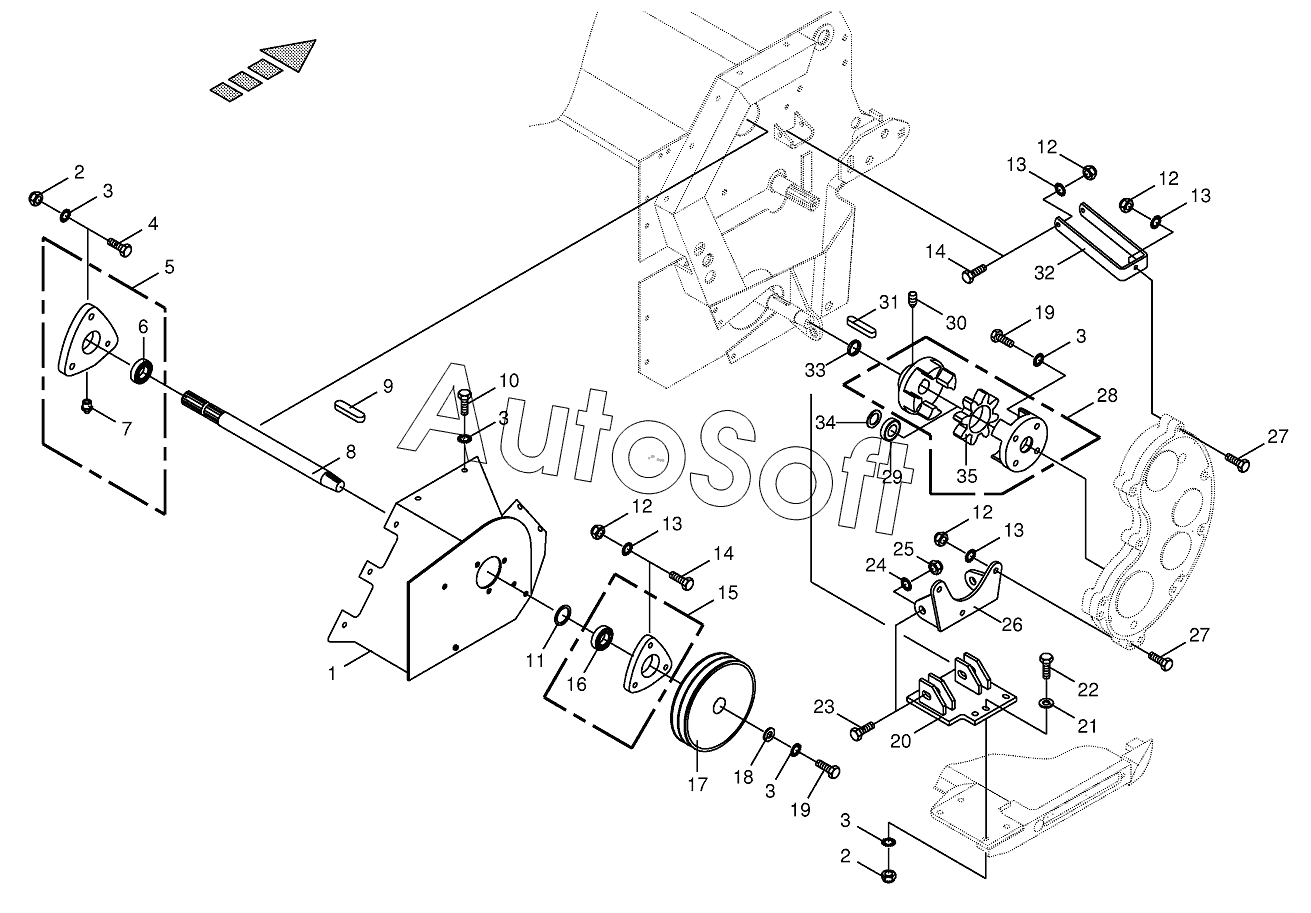

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Actuation console - right
1
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Actuation console | |
| 2 | 0***0 | Locknut | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Flange bearing | |
| 6 | 0***0 | Grooved ball bearing | |
| 7 | 0***0 | Grease niple | |
| 8 | 0***2 | Drive shaft | |
| 9 | 0***0 | Fit-in key | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Shim ring | |
| 12 | 0***0 | Locknut | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Flange bearing | |
| 16 | 0***0 | Grooved ball bearing | |
| 17 | 0***1 | V-belt pulley | |
| 18 | 0***1 | Washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 2***1 | Support | |
| 21 | 0***1 | Washer | |
| 22 | 0***0 | He head bolt | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***0 | Locknut | |
| 26 | 2***0 | Support | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 2***0 | Rotex-clutch | |
| 29 | 9***0 | Radial bearing | |
| 30 | 0***0 | Threaded pin | |
| 31 | 0***0 | Fit-in key | |
| 32 | 2***1 | Gearbo support | |
| 33 | 2***0 | Spacing washer | |
| 34 | 0***1 | Shim ring | |
| 35 | 0***1 | Rotex plastic part |
