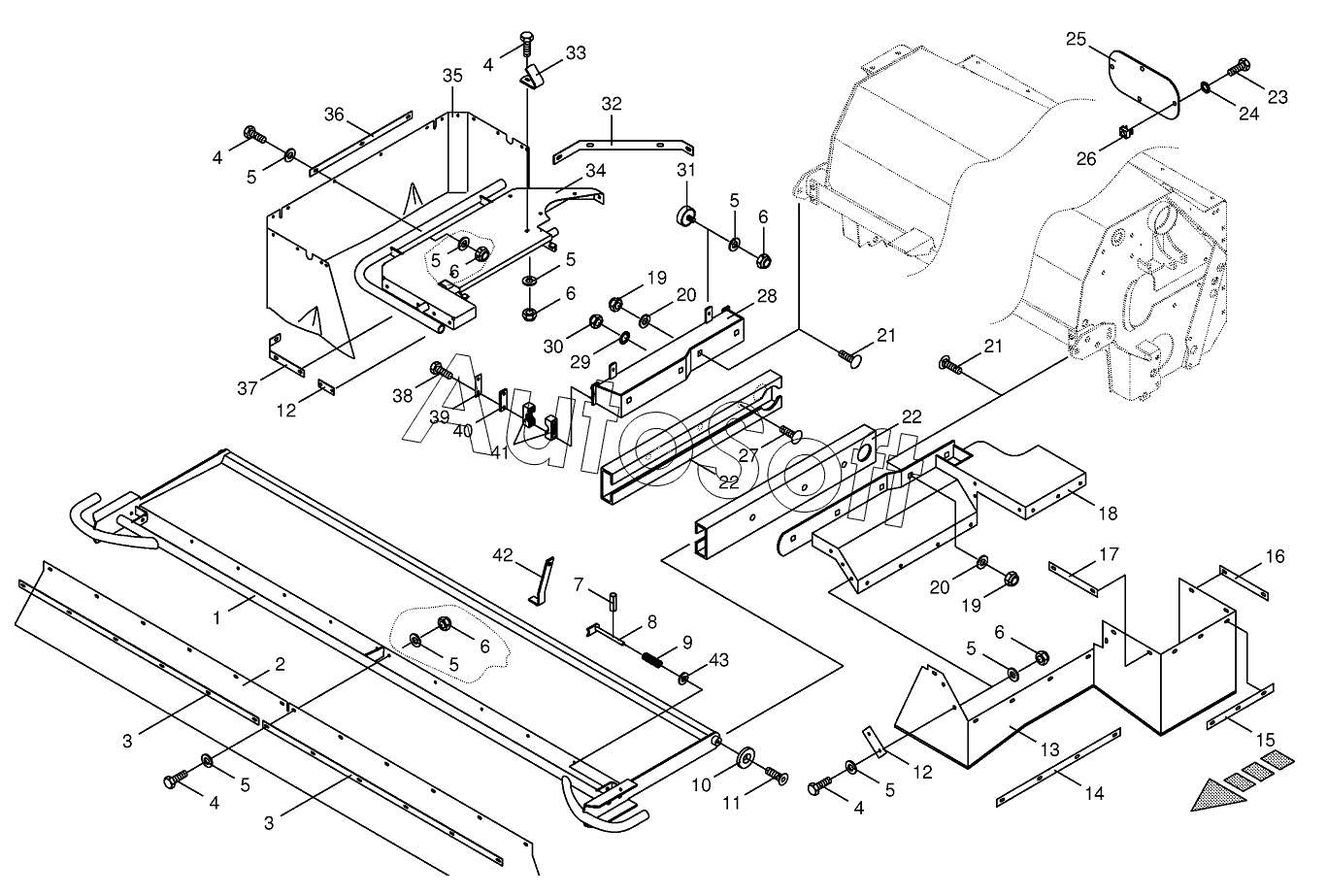

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Guard for mower beam - right
1
2
3
3
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Guard-front | |
| 2 | 2***2 | Protecting skirt-front | |
| 3 | 2***1 | Clamping strap | |
| 4 | 9***0 | Hex head bolt-special | |
| 5 | 9***0 | Washer | |
| 6 | 9***0 | Locknut-special | |
| 7 | 0***2 | Roll pin | |
| 8 | 2***0 | Locking bolt | |
| 9 | 0***1 | Pressure spring | |
| 10 | 2***0 | Washer | |
| 11 | 0***2 | Countersunkscrew | |
| 12 | 2***0 | Clamping strap | |
| 13 | 2***2 | Protecting skirt-inside right | |
| 14 | 0***2 | Clamping strap | |
| 15 | 0***2 | Clamping strap | |
| 16 | 0***1 | Clamping strap | |
| 17 | 0***1 | Clamping strap | |
| 18 | 2***0 | Guard-inside right | |
| 19 | 0***0 | Locknut | |
| 20 | 0***2 | Washer | |
| 21 | 0***0 | Coach bolt | |
| 22 | 2***0 | Guide rail | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***1 | Cover plate | |
| 26 | 0***0 | Nut | |
| 27 | 0***3 | Coach bolt | |
| 28 | 2***0 | Guard console-right | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | Locknut | |
| 31 | 0***0 | Rubber pad | |
| 32 | 0***1 | Clamping strap | |
| 33 | 0***0 | Support angle | |
| 34 | 2***0 | Guard-right | |
| 35 | 0***3 | Protecting skirt | |
| 36 | 0***1 | Clamping strap | |
| 37 | 0***2 | Clamping strap | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Locking plate | |
| 40 | 0***0 | Cover plate | |
| 41 | 0***1 | Tube clamp-2 halves | |
| 42 | 2***0 | Key | |
| 43 | 0***1 | Washer |
