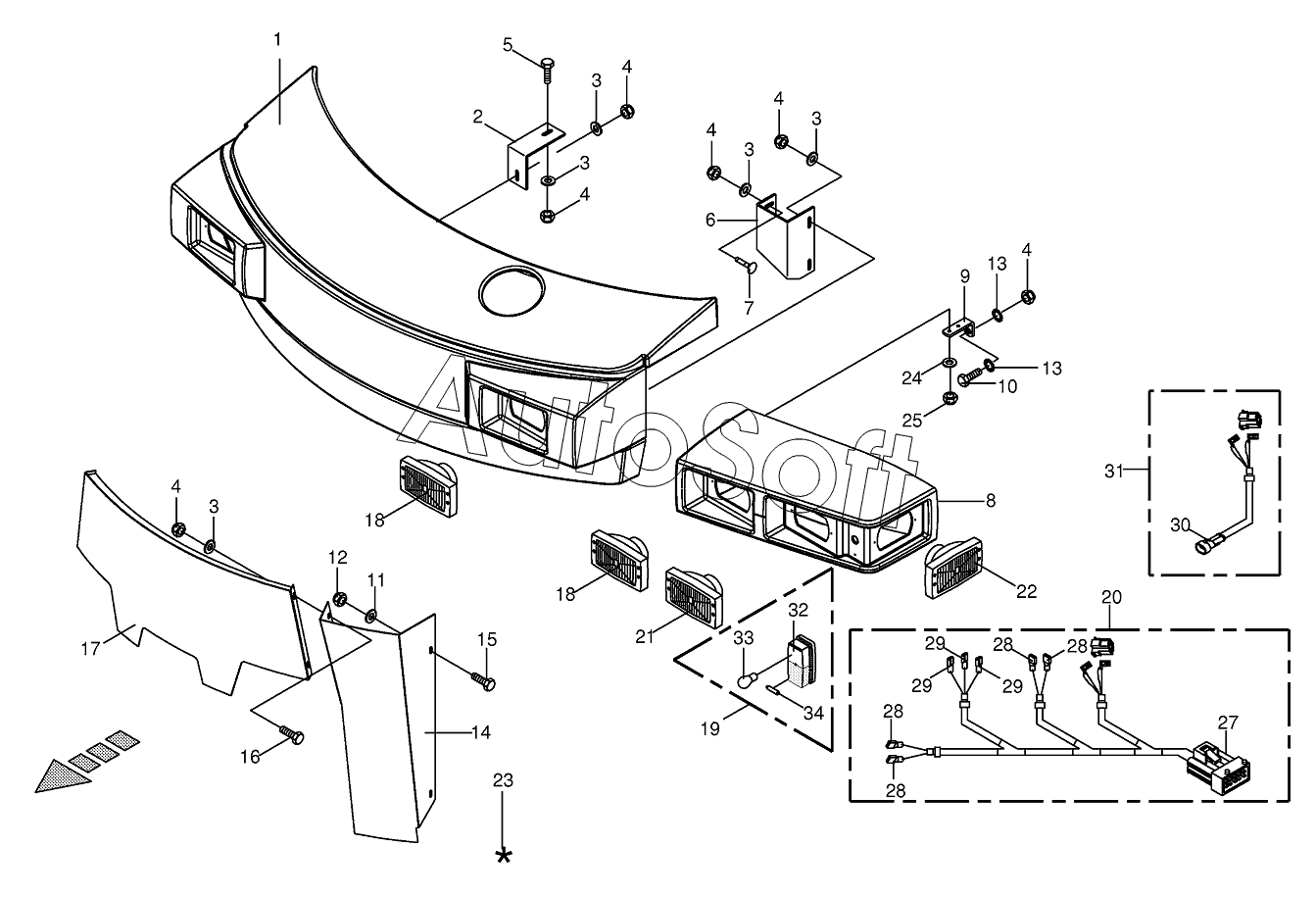

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Front guard /Lighting
24
19
20
20
21
22
23
18
18
25
27
28
28
28
28
29
29
29
30
31
32
33
34
10
2
3
3
3
3
3
4
4
4
4
4
4
5
6
6
7
8
9
1
11
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009246880 | 0***0 | Bulb | |
| 009246880 | 0***0 | Bulb | |
| 009247140 | 0***0 | Bulb | |
| 1 | 0***0 | Front guard | |
| 2 | 0***1 | Support | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Support-left | |
| 6 | 0***1 | Support-right | |
| 7 | 0***1 | Coach bolt | |
| 8 | 0***0 | Front guard-left/right | |
| 9 | 0***3 | Support | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Locknut | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***4 | Cover plate-left | |
| 14 | 0***5 | Cover plate-right | |
| 15 | 0***1 | Hex head bolt | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***3 | Cover plate | |
| 18 | 0***1 | Headlight-middle | |
| 19 | 0***1 | Flashing light with side light | |
| 20 | 0***3 | Wiring harness-left | |
| 20 | 0***3 | Wiring harness-right | |
| 21 | 0***0 | Headlight-outside | |
| 22 | 0***0 | Headlight | |
| 23 | 0***0 | Repairing set for plastics- beige | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***0 | Hex nut | |
| 27 | 0***0 | Plug-10-pole | |
| 28 | 0***0 | Flat sleeve-red | |
| 29 | 0***0 | Flat sleeve-red | |
| 30 | 0***0 | Coupling socket-2-pole | |
| 31 | 0***3 | Adapter wire | |
| 32 | 2***0 | Pane | |
| 33 | 0***0 | Singel filament buld | |
| 34 | 0***0 | Singel filament buld |
