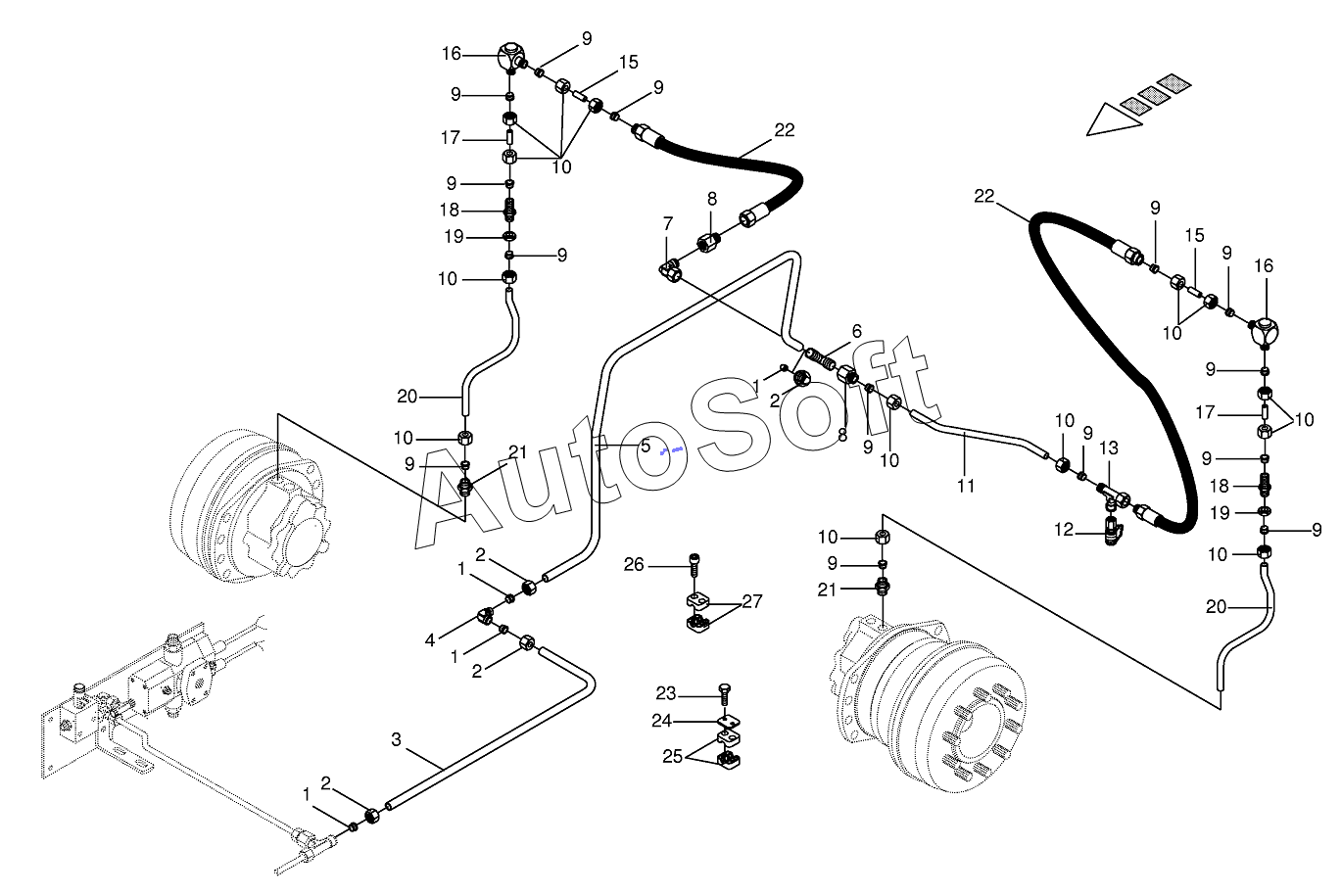

Каталог запасных частей к технике: KRONE BIG-M-I (2016). Hydr.ground drive/rear leakage oil line
/138.gif)
1
1
1
1
2
2
2
2
3
4
5
6
7
8
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
11
12
13
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Cutting ring | |
| 2 | 0***0 | Nozzle disc cap | |
| 3 | 0***0 | Hydraulic line | |
| 4 | 0***1 | Elbow union | |
| 5 | 0***0 | Hydraulic line | |
| 6 | 0***1 | T-connector | |
| 7 | 0***1 | Angle lug | |
| 8 | 0***1 | Reducer fitting | |
| 9 | 0***1 | Cutting ring | |
| 10 | 0***0 | Nozzle disc cap | |
| 11 | 0***0 | Hydraulic line | |
| 12 | 0***0 | Connector f.mini-test equipm. | |
| 13 | 0***1 | Adjustable L connection | |
| 15 | 0***0 | Double nipple | |
| 16 | 0***0 | Threaded union | |
| 17 | 0***0 | Hydraulic line | |
| 18 | 0***1 | Straight 2-way connector | |
| 19 | 0***2 | Hex nut-low form | |
| 20 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 0***1 | Male connector | |
| 22 | 0***0 | High pressure hose line | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Cover plate | |
| 25 | 0***0 | Tube clamp-2 halves | |
| 26 | 0***2 | Allen screw | |
| 27 | 0***1 | Tube clamp-2 halves |
