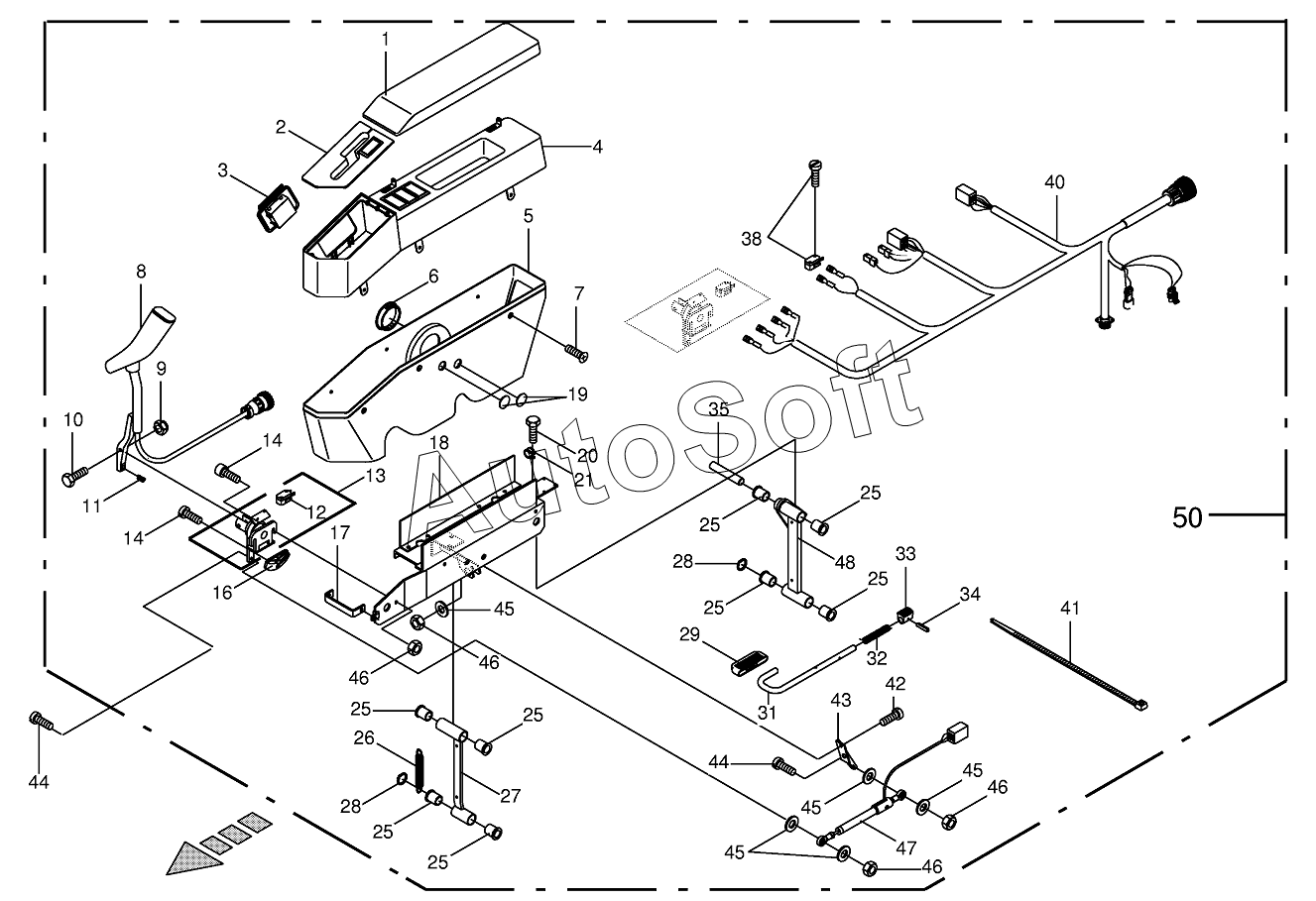

Каталог запасных частей к технике: KRONE BIG-M-I (2016). Multifunction lever
/123.gif)
41
27
28
28
29
31
32
33
35
38
40
26
42
43
44
44
45
45
45
45
46
46
46
46
47
48
50
10
2
3
4
5
6
7
8
9
1
12
13
14
14
17
18
19
20
25
25
25
25
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Cushion covering | |
| 2 | 0***0 | Limit stop | |
| 3 | 0***0 | Ash-tray | |
| 4 | 0***0 | Elbow rest top part | |
| 5 | 0***0 | Elbow rest lower part | |
| 6 | 0***0 | Cover cap | |
| 7 | 0***0 | Groove bolt | |
| 8 | 0***0 | Function lever | |
| 9 | 0***0 | Hex nut | |
| 10 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Micro switch | |
| 13 | 0***0 | Shifting mechanism-cpl. | |
| 14 | 0***1 | Allen screw | |
| 17 | 0***0 | U profile | |
| 18 | 0***0 | Elbow rest support | |
| 19 | 0***0 | Plastic cover | |
| 20 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Bushing | |
| 26 | 0***0 | Tension spring | |
| 27 | 0***0 | Rocker-front | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 0***0 | Handle | |
| 31 | 0***0 | Lever | |
| 32 | 0***0 | Spiral spring-right | |
| 33 | 0***0 | Lock | |
| 35 | 0***0 | Pin | |
| 38 | 0***0 | Switch | |
| 40 | 0***0 | Wiring harness | |
| 41 | 0***1 | Cable band | |
| 42 | 0***1 | Allen screw | |
| 43 | 0***0 | Support | |
| 44 | 0***1 | Allen screw | |
| 45 | 0***1 | Washer | |
| 46 | 0***0 | Locknut | |
| 47 | 0***0 | Position sensor | |
| 48 | 0***0 | Rocker-back | |
| 50 | 0***0 | Armrest-right |
