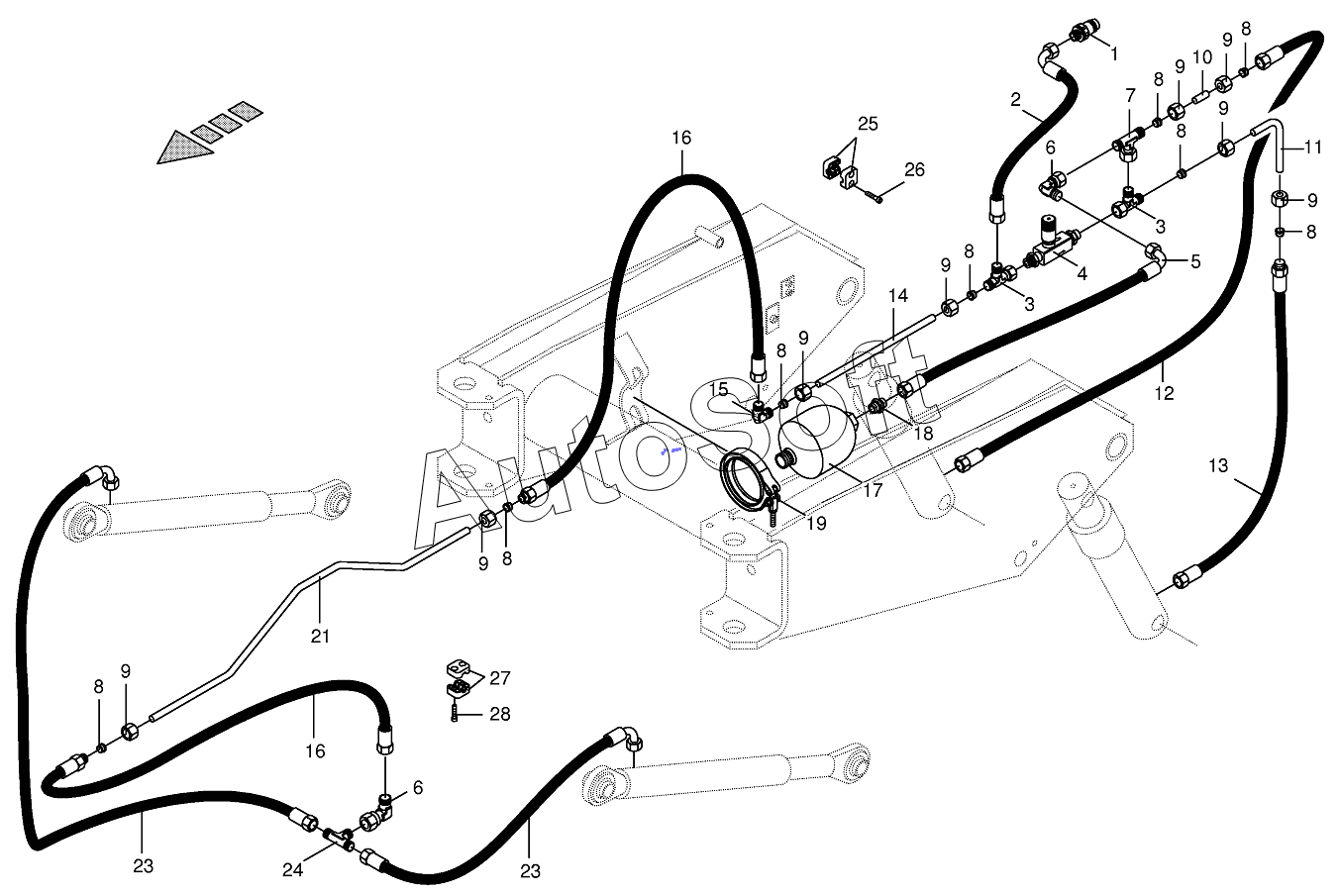

Каталог запасных частей к технике: KRONE BIG-M-I (2016). Working hydr. - Front connection part2
/137.gif)
1
2
3
3
4
5
6
6
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
10
11
12
13
14
15
16
16
17
18
19
21
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Connector plug | |
| 2 | 0***1 | High pressure hose line | |
| 3 | 0***1 | Adjustable L connection | |
| 4 | 0***0 | One-way restrictor | |
| 5 | 0***0 | High pressure hose line | |
| 6 | 0***1 | Angle lug | |
| 7 | 0***1 | T-connector | |
| 8 | 0***1 | Cutting ring | |
| 9 | 0***0 | Nozzle disc cap | |
| 10 | 0***0 | Double nipple | |
| 11 | 0***0 | Hydraulic line | |
| 12 | 0***0 | High pressure hose line | |
| 13 | 0***0 | High pressure hose line | |
| 14 | 0***0 | Hydraulic line | |
| 15 | 0***1 | Elbow union | |
| 16 | 0***0 | High pressure hose line | |
| 17 | 0***1 | Pressure accumulator | |
| 18 | 0***1 | Male connector | |
| 19 | 0***0 | Joint bolt-hose clamp | |
| 21 | 0***0 | Hydraulic line | |
| 23 | 0***0 | High pressure hose line | |
| 24 | 0***1 | T connector | |
| 25 | 0***1 | Tube clamp-2 halves | |
| 26 | 0***0 | Allen screw | |
| 27 | 0***1 | Tube clamp-2 halves | |
| 28 | 0***0 | Allen screw |
