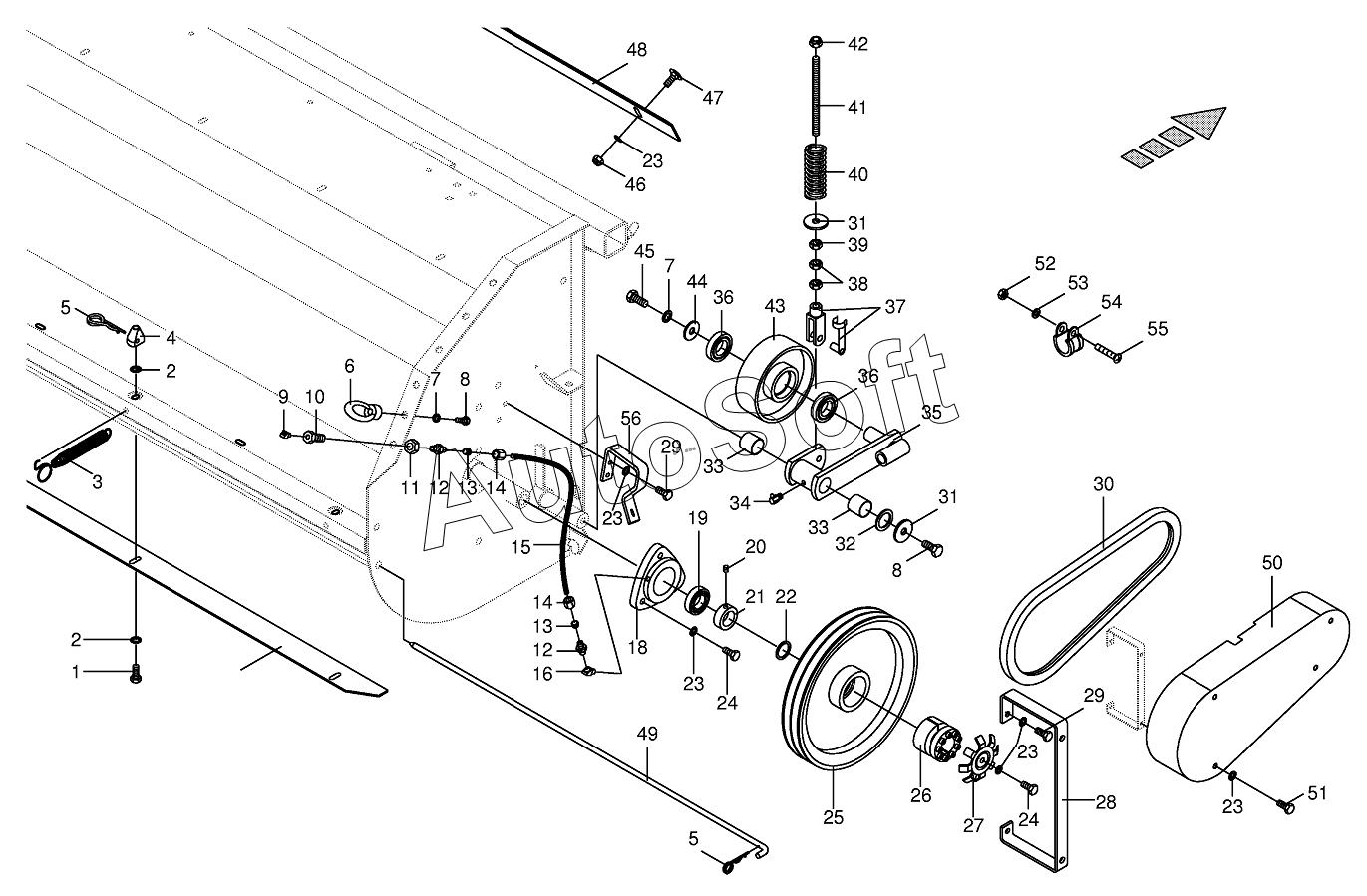

Каталог запасных частей к технике: KRONE BIG-M-I (2016). Cross conveyor with outer mouting
/171.gif)
43
29
29
30
31
31
32
33
33
34
35
36
36
37
38
39
40
41
42
28
44
45
46
47
48
49
50
50
51
52
53
54
55
56
16
2
2
3
4
5
5
6
7
7
8
8
9
10
11
12
12
13
13
14
14
15
1
18
19
20
21
22
23
23
23
23
23
24
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***6 | Tension spring | |
| 4 | 0***0 | Tapered nut | |
| 5 | 0***1 | Spring clip | |
| 6 | 0***1 | Lifting eye nut | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Grease niple | |
| 10 | 0***0 | Tube union | |
| 11 | 0***1 | Hex nut | |
| 12 | 0***1 | Male connector | |
| 13 | 0***0 | Cutting ring | |
| 14 | 0***0 | Nozzle disc cap | |
| 15 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 16 | 0***0 | Screw-in nipple | |
| 17 | 0***1 | Scraper plate-middle top | |
| 18 | 0***0 | Flange bearing | |
| 19 | 0***0 | Grooved ball bearing | |
| 20 | 0***1 | Threaded pin | |
| 21 | 0***0 | Collar-incl. threaded pin | |
| 22 | 0***1 | Suppоrting disс | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | V-belt pulley | |
| 25 | 0***0 | V-belt pulley | |
| 26 | 0***0 | Set of tensioning parts | |
| 27 | 0***1 | Indicator disc | |
| 28 | 0***1 | Guard support | |
| 28 | 0***0 | Guard support | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***0 | V-belt-2 rills | |
| 31 | 0***0 | Washer | |
| 32 | 0***1 | Supporting disc | |
| 33 | 0***0 | Bearing bush | |
| 34 | 0***0 | Grease niple | |
| 35 | 0***0 | Belt tensioner | |
| 36 | 0***0 | Grooved ball bearing | |
| 37 | 0***1 | Clevis cpl. | |
| 38 | 0***0 | Hex nut-low form | |
| 39 | 0***0 | Hex nut | |
| 40 | 0***0 | Pressure spring | |
| 41 | 0***0 | Threaded bolt | |
| 42 | 0***0 | Locknut | |
| 43 | 0***0 | Jockey pulley | |
| 44 | 0***0 | Washer | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***0 | Locknut | |
| 47 | 0***2 | Coach bolt | |
| 48 | 0***0 | Scraper plate-below | |
| 49 | 0***0 | Grip bar | |
| 50 | 0***0 | Belt guard-right | |
| 50 | 0***0 | Belt guard-left | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***1 | Hex nut | |
| 53 | 0***0 | Spring washer | |
| 54 | 0***0 | Tube clip w. rubber | |
| 55 | 0***0 | Allen screw | |
| 56 | 0***1 | Sensor support |
