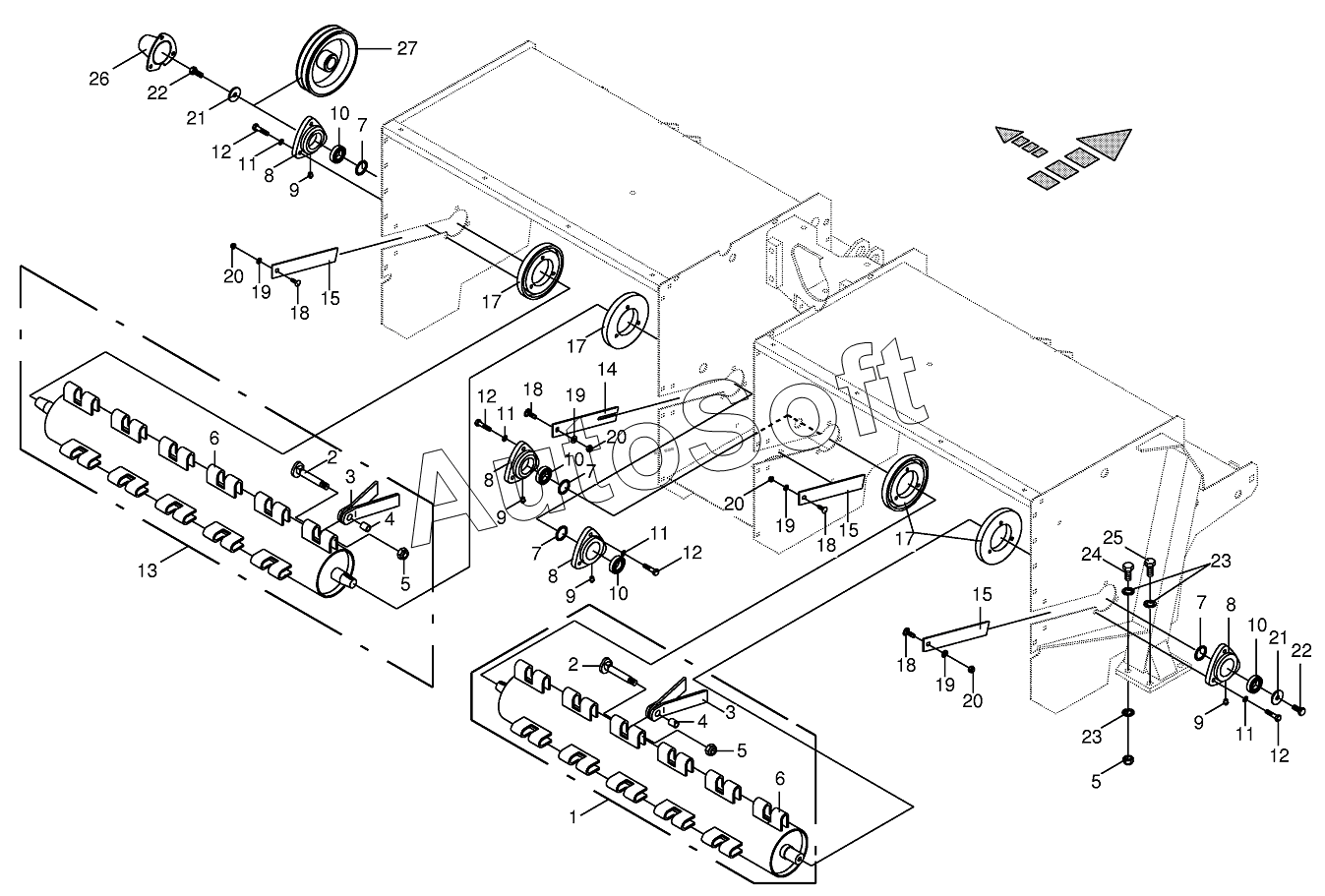

Каталог запасных частей к технике: KRONE BIG-M-I (2016). Lh finger rotor, assembled (CV+BSS)
/19.gif)
14
27
26
25
24
23
23
22
22
21
21
20
20
20
20
19
19
19
19
18
18
18
18
17
17
17
15
15
15
1
13
12
12
12
12
11
11
11
11
10
10
10
10
9
9
9
9
8
8
8
8
7
7
7
7
6
6
5
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Tine rotor shaft | |
| 2 | 0***0 | Tine axle | |
| 3 | 0***3 | Tine | |
| 4 | 0***0 | Clamp bush | |
| 5 | 0***1 | Locknut | |
| 6 | 0***0 | Tine bar | |
| 7 | 0***1 | Shim ring | |
| 8 | 0***0 | Flange bearing | |
| 9 | 0***0 | Grease niple | |
| 10 | 0***0 | Grooved ball bearing | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***2 | Hex head bolt | |
| 13 | 0***0 | Tine rotor shaft | |
| 14 | 0***0 | Plate | |
| 15 | 0***0 | Plate | |
| 17 | 0***1 | Stripper | |
| 18 | 0***2 | Coach bolt | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***1 | Washer | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Cover-CV | |
| 27 | 0***0 | V-belt pulley |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
