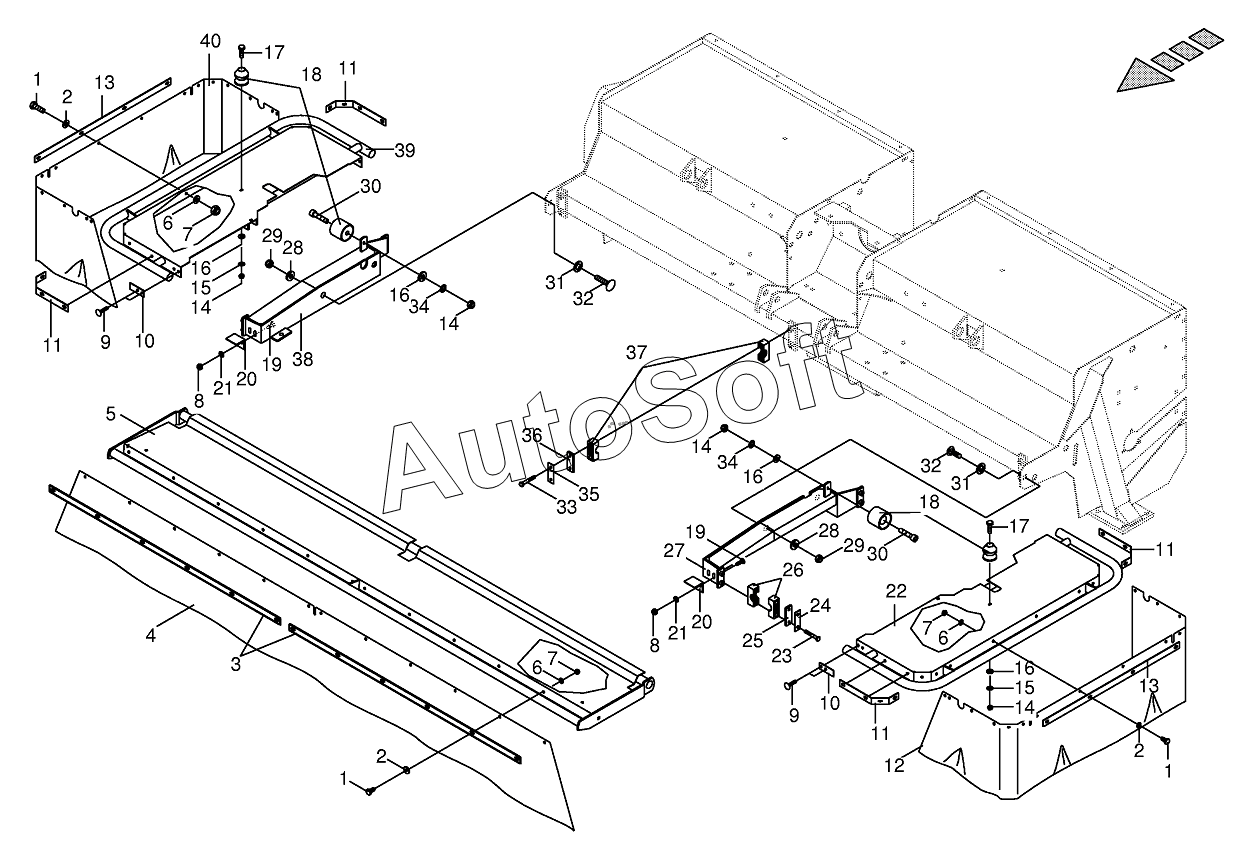

Каталог запасных частей к технике: KRONE BIG-M-I (2016). Guard for front mower beam (CV)
/26.gif)
31
31
22
23
24
25
26
27
28
28
29
29
30
30
21
21
32
32
33
34
34
35
36
37
38
39
40
11
11
11
11
2
2
2
3
4
5
6
6
6
7
7
7
8
8
9
9
10
10
1
1
1
12
13
13
14
14
14
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Washer | |
| 3 | 0***0 | Clamping strap-front | |
| 4 | 0***0 | Plastic cloth-front | |
| 5 | 0***0 | Guard-front | |
| 6 | 0***0 | Washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Locknut | |
| 9 | 0***2 | Coach bolt | |
| 10 | 0***0 | Clamping strap | |
| 11 | 0***0 | Clamping strap | |
| 12 | 0***0 | Plastic cloth-left | |
| 13 | 0***0 | Clamping strap | |
| 14 | 0***1 | Locknut | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Washer | |
| 17 | 0***1 | Hex head bolt | |
| 18 | 0***1 | Clamp and buffer | |
| 19 | 0***1 | Coach bolt | |
| 20 | 0***0 | Support | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***0 | Guard-left | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Locking plate | |
| 25 | 0***0 | Cover plate | |
| 26 | 0***0 | Tube clamp-2 halves | |
| 27 | 0***0 | Guard support | |
| 28 | 0***0 | Washer | |
| 29 | 0***1 | Locknut | |
| 30 | 0***0 | Allen screw | |
| 31 | 0***1 | Washer | |
| 32 | 0***0 | Coach bolt | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***1 | Washer | |
| 35 | 0***0 | Locking plate | |
| 36 | 0***1 | Cover plate | |
| 37 | 0***0 | Tube clamp-2 halves | |
| 38 | 0***0 | Guard support-right | |
| 39 | 0***0 | Guard-right | |
| 40 | 0***0 | Plastic cloth-right |
