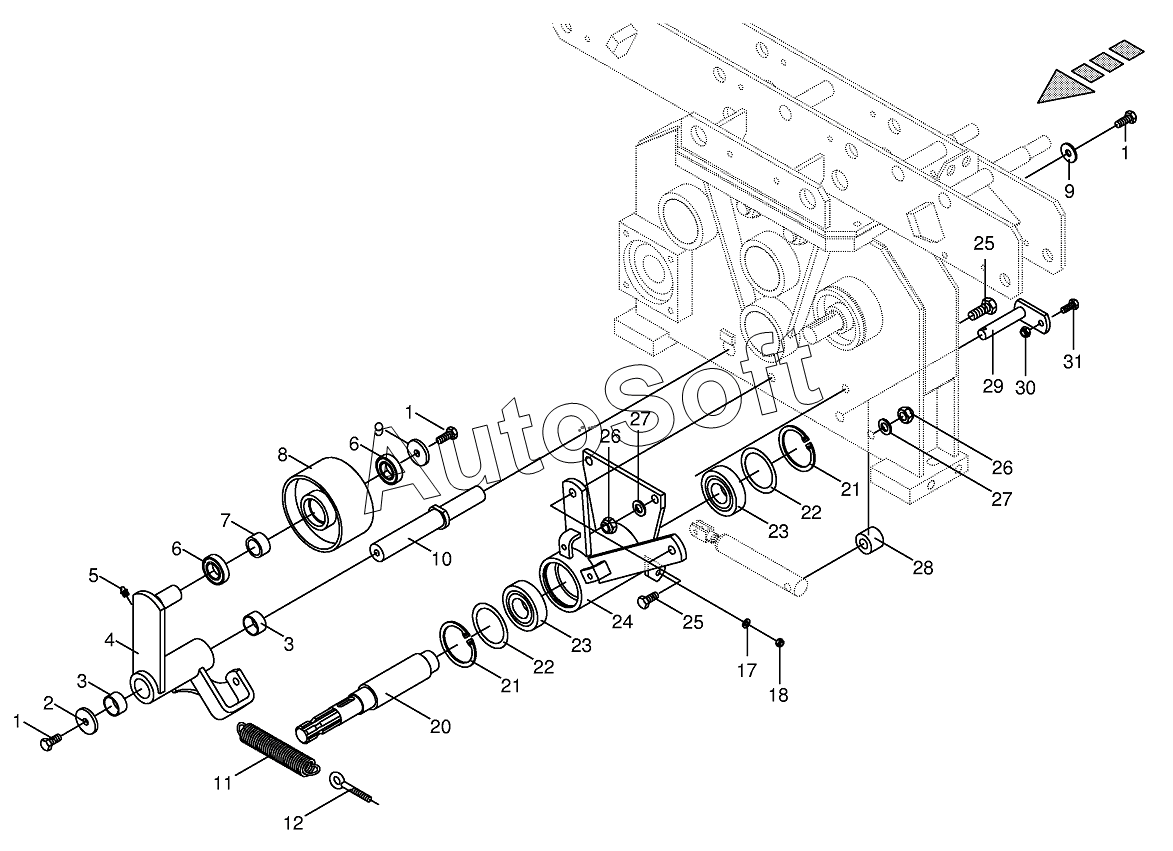

Каталог запасных частей к технике: KRONE BIG-M-I (2016). Tens. device on central gearbox front
/49.gif)
1
1
1
2
3
3
4
5
6
6
7
8
9
9
10
11
12
17
18
20
21
21
22
22
23
23
24
25
25
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Washer | |
| 3 | 0***0 | Bearing bush | |
| 4 | 0***2 | Tension lever-incl. bushing | |
| 5 | 0***0 | Grease niple | |
| 6 | 0***1 | Grooved ball bearing | |
| 7 | 0***0 | Bushing | |
| 8 | 0***0 | Jockey pulley | |
| 9 | 0***0 | Washer | |
| 10 | 0***0 | Bearing bolt | |
| 11 | 0***4 | Tension spring | |
| 12 | 0***0 | Eye screw | |
| 17 | 0***0 | Washer | |
| 18 | 0***0 | Locknut | |
| 20 | 0***1 | Shaft | |
| 21 | 0***0 | Circlip | |
| 22 | 0***0 | Shim ring | |
| 23 | 0***0 | Grooved ball bearing | |
| 24 | 0***2 | Bearing tube | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Locknut | |
| 27 | 0***1 | Washer | |
| 28 | 0***0 | Spacer bushing | |
| 29 | 0***0 | Pin | |
| 30 | 0***0 | Locknut | |
| 31 | 0***0 | Hex head bolt |
