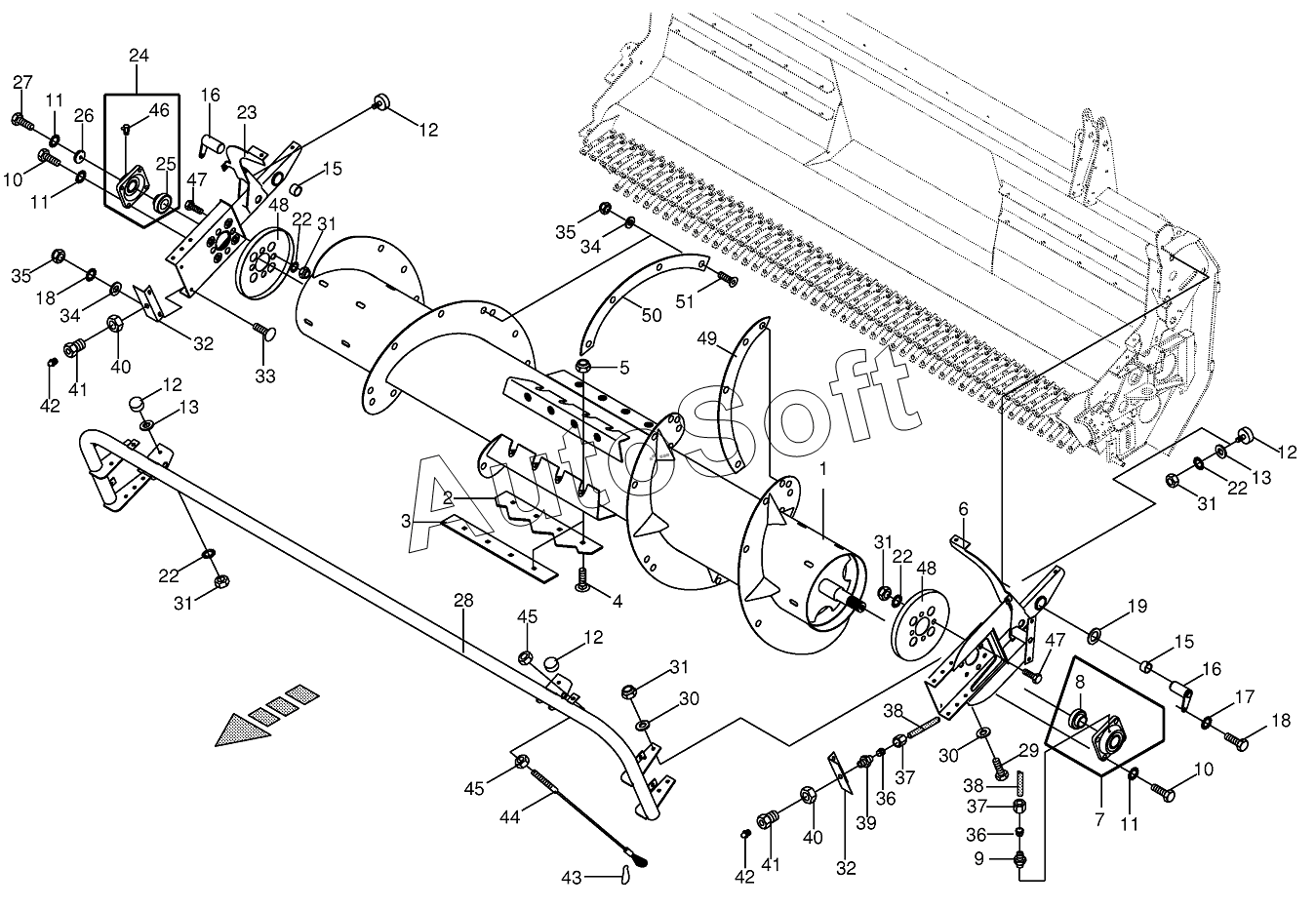

Каталог запасных частей к технике: KRONE EasyFlow 3801 (2013). Auger cpl.
/8.gif)
1
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
12
12
13
13
15
15
16
16
17
18
18
19
22
22
22
22
23
24
25
26
27
28
28
29
30
30
31
31
31
31
31
32
32
33
34
34
35
35
36
36
37
37
38
38
39
40
40
41
41
42
42
43
44
45
45
46
47
47
48
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***4 | Auger | |
| 1 | 2***1 | Auger | |
| 2 | 0***2 | Feed plate | |
| 3 | 0***2 | Feed plate | |
| 4 | 0***1 | Coach bolt | |
| 5 | 0***0 | Locknut | |
| 6 | 0***4 | Support arm-left | |
| 7 | 0***0 | Flange bearing | |
| 8 | 0***0 | Grooved ball bearing | |
| 9 | 0***0 | Male connector | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***1 | Rubber pad | |
| 13 | 0***0 | Washer | |
| 15 | 0***0 | Bearing bush | |
| 16 | 0***3 | Bearing bolt | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***0 | Supporting disc | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***6 | Support arm-right | |
| 24 | 0***0 | Flange bearing | |
| 25 | 0***0 | Grooved ball bearing | |
| 26 | 0***2 | End plate | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***4 | Tube bow | |
| 28 | 0***2 | Tube bow | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***0 | Washer | |
| 31 | 0***0 | Locknut | |
| 32 | 0***1 | Cover | |
| 33 | 0***2 | Coach bolt | |
| 34 | 0***0 | Washer | |
| 35 | 0***0 | Locknut | |
| 36 | 0***0 | Cutting ring | |
| 37 | 0***0 | Nozzle disc cap | |
| 38 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 39 | 0***1 | Male connector | |
| 40 | 0***1 | Hex nut | |
| 41 | 0***0 | Tube union | |
| 42 | 0***0 | Grease niple | |
| 43 | 0***1 | Spring hook | |
| 44 | 0***2 | Steel wire rope | |
| 45 | 0***0 | Hex nut | |
| 46 | 0***0 | Grease niple | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 0***4 | Cover | |
| 49 | 2***0 | Wearing plate-optional | |
| 50 | 2***0 | Wearing plate-optional | |
| 51 | 0***1 | Countersunkscrew |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
