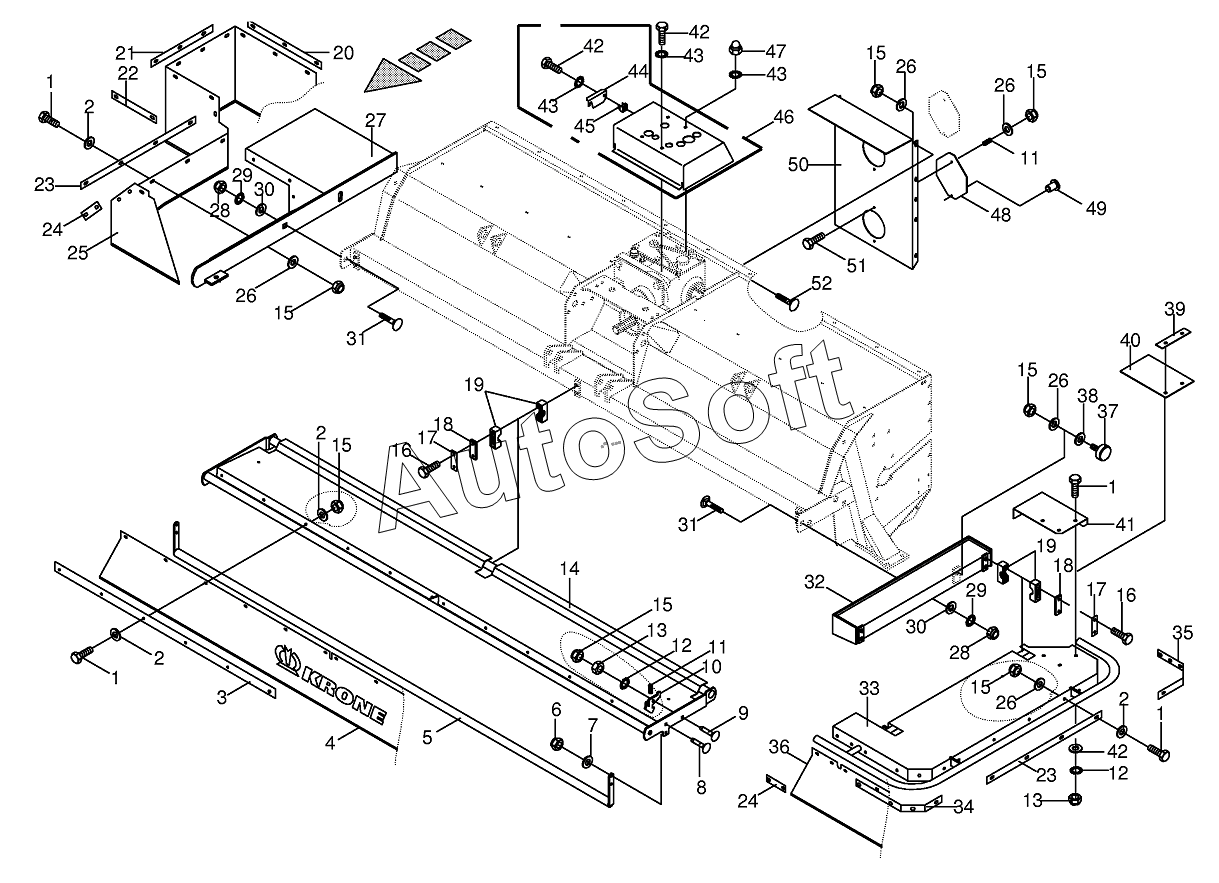

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Guard for mower beam cpl.-left/right
1
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
15
15
15
15
15
15
16
16
17
17
18
18
19
19
20
21
22
23
23
24
24
25
25
26
26
26
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
35
36
36
37
38
39
40
41
41
42
42
42
43
43
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Washer | |
| 3 | 0***0 | Clamping strap | |
| 4 | 0***0 | Plastic cloth | |
| 5 | 0***0 | Swing tube | |
| 6 | 0***0 | Locknut | |
| 7 | 0***1 | Washer | |
| 8 | 0***1 | Coach bolt | |
| 9 | 0***1 | Coach bolt | |
| 10 | 0***1 | Ratchet | |
| 11 | 0***0 | Pressure spring | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***0 | Hex nut | |
| 14 | 0***2 | Guard-front | |
| 15 | 0***0 | Locknut | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Locking plate | |
| 18 | 0***0 | Cover plate | |
| 19 | 0***0 | Tube clamp-2 halves | |
| 20 | 0***0 | Clamping strap | |
| 21 | 0***0 | Clamping strap | |
| 22 | 0***0 | Clamping strap | |
| 23 | 0***1 | Clamping strap | |
| 24 | 0***1 | Clamping strap | |
| 25 | 0***1 | Plastic cloth-inside left | |
| 25 | 0***1 | Plastic cloth-inside right | |
| 26 | 0***0 | Washer | |
| 27 | 0***1 | Guard-inside left | |
| 27 | 0***1 | Guard-inside right | |
| 28 | 0***1 | Locknut | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***2 | Washer | |
| 31 | 0***0 | Coach bolt | |
| 32 | 0***0 | Guard console-outside left | |
| 32 | 0***0 | Guard console-right | |
| 33 | 0***1 | Guard-outside left | |
| 33 | 0***1 | Guard-outside right | |
| 34 | 0***1 | Clamping strap | |
| 35 | 0***1 | Clamping strap | |
| 36 | 0***1 | Plastic cloth-outside left | |
| 36 | 0***0 | Plastic cloth-right | |
| 37 | 0***0 | Rubber pad | |
| 38 | 0***0 | Washer | |
| 39 | 0***1 | Clamping strap | |
| 40 | 0***1 | Rubber plate-BSS | |
| 41 | 0***1 | Guard-left, CV | |
| 41 | 0***1 | Guard-right, CV | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Protective lid | |
| 45 | 0***0 | Nut | |
| 46 | 0***0 | Cover-cpl. | |
| 47 | 0***0 | Nut | |
| 48 | 0***0 | Flap | |
| 49 | 0***0 | Blind rivet | |
| 50 | 0***1 | Cover-back | |
| 51 | 0***1 | Hex head bolt | |
| 52 | 0***2 | Coach bolt |
