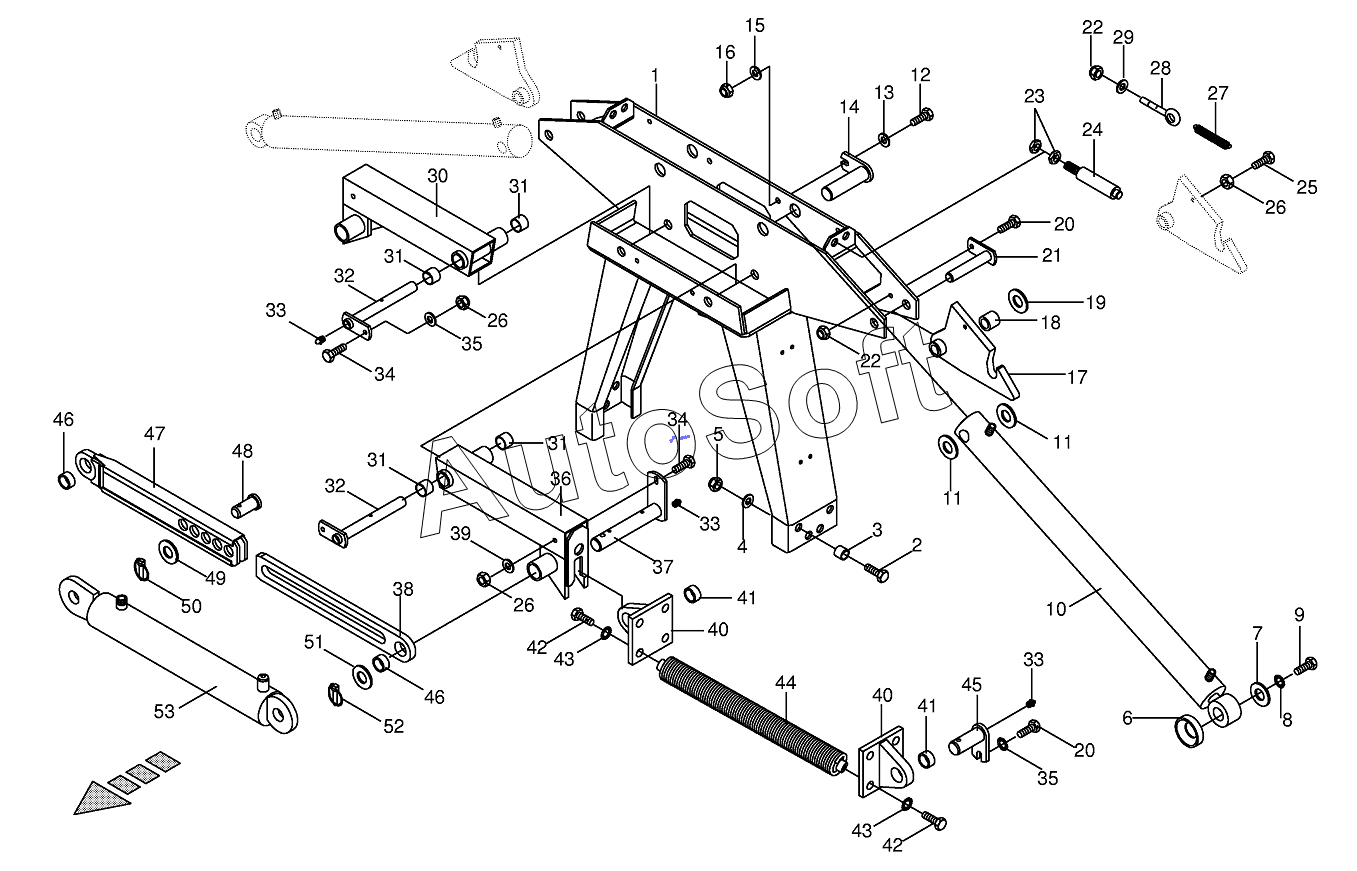

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Portal cpl.
41
41
28
29
30
31
31
31
31
32
32
33
33
33
34
34
35
35
36
37
38
39
40
40
27
42
42
43
43
44
45
46
46
47
48
49
50
51
52
53
14
2
3
4
5
6
7
8
9
10
11
11
12
13
1
15
16
17
18
19
20
20
21
22
22
23
24
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187811 | 0***1 | Sealing set | |
| 009187950 | 0***0 | Sealing set | |
| 1 | 0***1 | Portal | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Spacer bushing | |
| 4 | 0***2 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***1 | Spacing washer | |
| 7 | 0***0 | Washer | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Hydraulic cylinder-incl. bushing | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***1 | Washer | |
| 14 | 0***1 | Pin | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Locknut | |
| 17 | 0***0 | Ratchet | |
| 18 | 0***0 | Spacer bushing | |
| 19 | 0***1 | Washer | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***1 | Pin | |
| 22 | 0***0 | Locknut | |
| 23 | 0***1 | Hex nut-low form | |
| 24 | 0***0 | Hydraulic cylinder-Seal kit not available | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Hex nut | |
| 27 | 0***0 | Tension spring | |
| 28 | 0***0 | Eye screw | |
| 29 | 0***0 | Washer | |
| 30 | 0***0 | Rocker-right, incl. bushing | |
| 31 | 0***0 | Bearing bush | |
| 32 | 0***0 | Pin | |
| 33 | 0***0 | Grease niple | |
| 34 | 0***1 | Hex head bolt | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Rocker-left, incl. bushing | |
| 37 | 0***0 | Pin | |
| 38 | 0***1 | Strut-incl. bushing | |
| 39 | 0***0 | Washer | |
| 40 | 0***0 | Rack | |
| 41 | 0***0 | Bearing bush | |
| 42 | 0***1 | Hex head bolt | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***1 | Tension spring | |
| 45 | 0***0 | Pin | |
| 46 | 0***0 | Bearing bush | |
| 47 | 0***1 | Strut-incl. bushing | |
| 48 | 0***0 | Pin with head | |
| 49 | 0***1 | Supporting disc | |
| 50 | 0***1 | Linch pin | |
| 51 | 0***0 | Washer | |
| 52 | 0***2 | Linch pin | |
| 53 | 0***0 | Hydraulic cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
