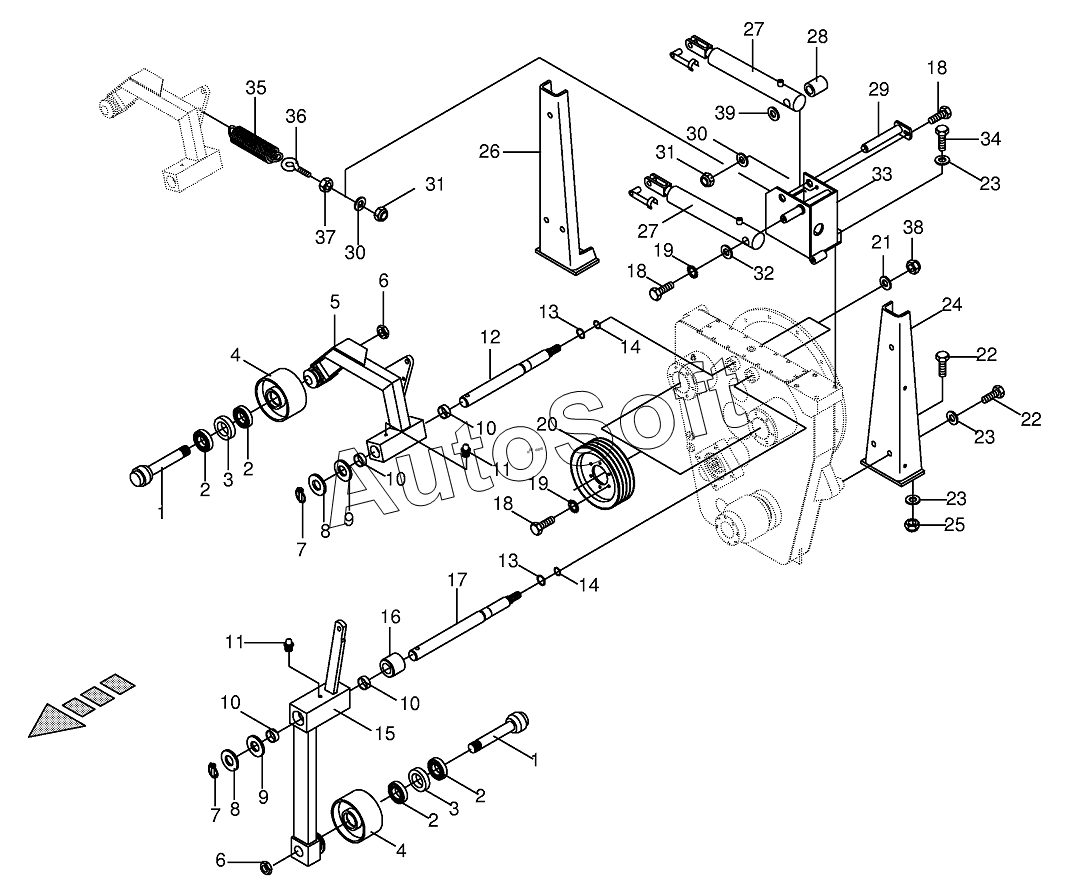

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Tensioning device on central gearbox
30
30
22
22
23
23
23
24
25
26
27
27
28
29
21
31
31
32
33
34
35
36
37
38
39
11
11
2
2
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
10
10
1
1
12
13
13
14
14
15
16
17
18
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187330 | 0***0 | Sealing set | |
| 1 | 0***0 | Bearing bolt | |
| 2 | 0***1 | Grooved ball bearing | |
| 3 | 0***0 | Bushing | |
| 4 | 0***0 | Jockey pulley | |
| 5 | 0***0 | Belt tensioner-right, incl. bushing | |
| 6 | 0***0 | Hex nut | |
| 7 | 0***2 | Linch pin | |
| 8 | 0***0 | Washer | |
| 9 | 0***1 | Supporting disc | |
| 10 | 0***0 | Bearing bush | |
| 11 | 0***0 | Grease niple | |
| 12 | 0***1 | Bearing bolt | |
| 13 | 0***1 | O-ring | |
| 14 | 0***0 | O-ring | |
| 15 | 0***0 | Belt tensioner-left, incl. bushing | |
| 16 | 0***1 | Spacer bushing | |
| 17 | 0***1 | Bearing bolt | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | V-belt pulley | |
| 21 | 0***2 | Washer | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Washer | |
| 24 | 0***1 | Gear support-left | |
| 25 | 0***1 | Locknut | |
| 26 | 0***1 | Gear support-right | |
| 27 | 0***0 | Hydraulic cylinder | |
| 28 | 0***1 | Distance sleeve | |
| 29 | 0***1 | Pin | |
| 30 | 0***0 | Washer | |
| 31 | 0***0 | Locknut | |
| 32 | 0***0 | Washer | |
| 33 | 0***1 | Cylinder support | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***1 | Tension spring | |
| 36 | 0***0 | Eye screw | |
| 37 | 0***0 | Hex nut | |
| 38 | 0***0 | Locknut | |
| 39 | 0***1 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
