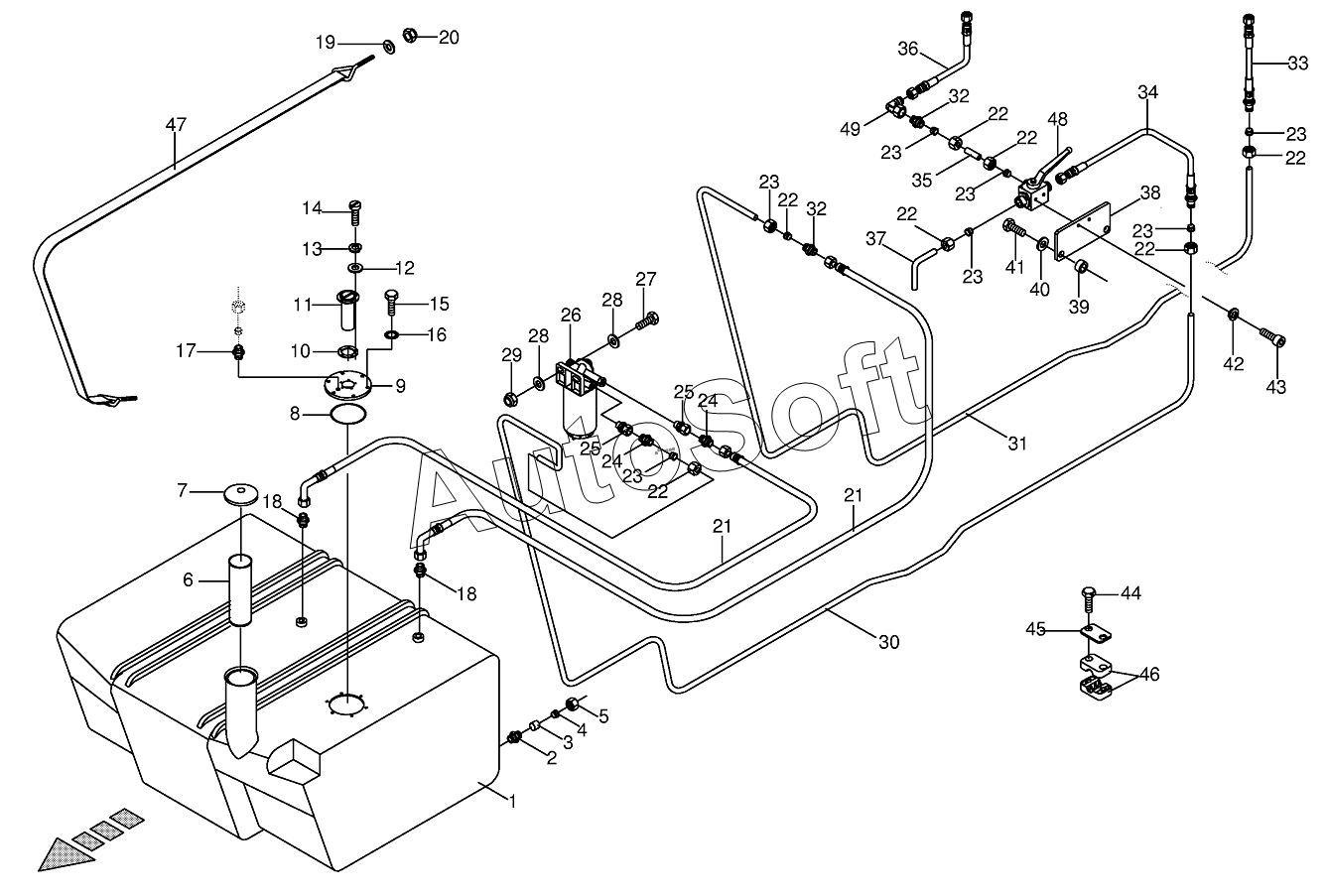

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Diesel fuel tank cpl.
38
27
28
28
29
30
31
32
32
33
34
35
36
37
26
39
40
41
42
43
44
45
46
47
48
49
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
18
19
20
21
21
22
22
22
22
22
22
22
23
23
23
23
23
23
23
24
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009401700 | 0***0 | Replacement filter | |
| 1 | 0***0 | Diesel tank | |
| 2 | 0***0 | Male connector | |
| 3 | 0***1 | Plug | |
| 4 | 0***1 | Cutting ring | |
| 5 | 0***0 | Nozzle disc cap | |
| 6 | 0***0 | Sieve | |
| 7 | 0***0 | Oil tank filler cap | |
| 8 | 0***0 | O-ring | |
| 9 | 0***0 | Flange | |
| 10 | 0***0 | Gasket | |
| 11 | 0***0 | Dipping tube-type sensor-incl. gasket | |
| 12 | 0***1 | Washer | |
| 13 | 0***0 | Spring washer | |
| 14 | 0***0 | Allen screw | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Male connector | |
| 18 | 0***1 | Male connector | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***0 | Diesel hose | |
| 22 | 0***0 | Nozzle disc cap | |
| 23 | 0***1 | Cutting ring | |
| 24 | 0***0 | Reducer fitting | |
| 25 | 0***0 | Male connector | |
| 26 | 0***0 | Water separator | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Washer | |
| 29 | 0***0 | Locknut | |
| 30 | 0***0 | Diesel line | |
| 31 | 0***0 | Diesel line | |
| 32 | 0***1 | Connector | |
| 33 | 0***0 | Diesel hose | |
| 34 | 0***0 | Diesel hose | |
| 35 | 0***0 | Double nipple | |
| 36 | 0***0 | Diesel hose | |
| 37 | 0***0 | Diesel line | |
| 38 | 0***0 | Holding plate | |
| 39 | 0***0 | Bushing | |
| 40 | 0***2 | Washer | |
| 41 | 0***0 | Hex head bolt | |
| 42 | 0***0 | Spring washer | |
| 43 | 0***1 | Allen screw | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***0 | Cover plate | |
| 46 | 0***0 | Tube clamp-2 halves | |
| 47 | 0***2 | Tension band | |
| 48 | 0***1 | Diverter valve | |
| 49 | 0***1 | Angle lug |
