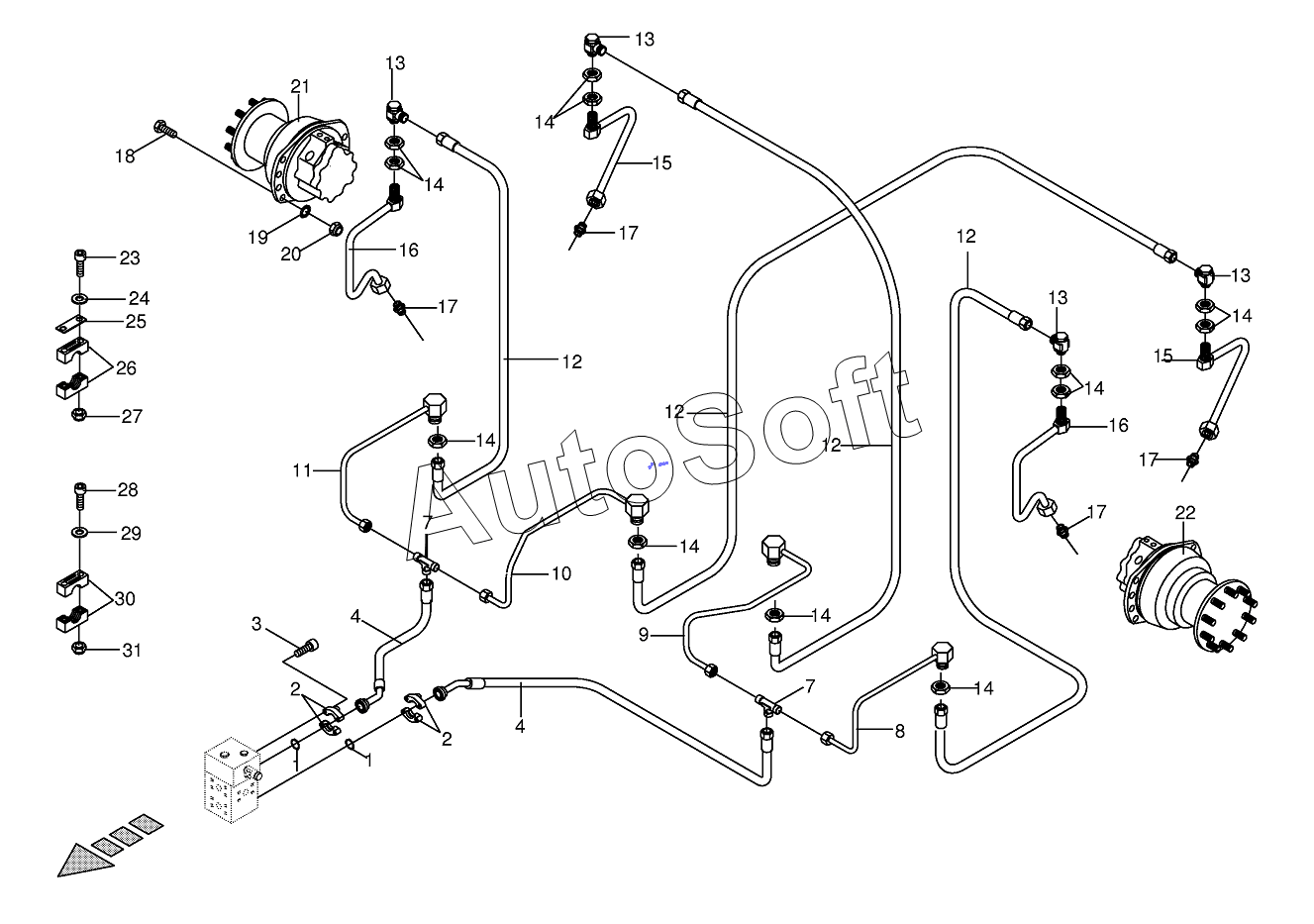

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Hydr.ground drive-rear
17
17
17
17
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
1
16
16
15
15
14
14
14
14
14
14
14
14
13
13
13
13
12
12
12
12
11
10
9
8
7
7
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009197320 | 0***0 | Sealing set | |
| 1 | 0***0 | O-ring | |
| 2 | 0***0 | SAE-flange section | |
| 3 | 0***1 | Allen screw | |
| 4 | 0***1 | High pressure hose line | |
| 7 | 0***0 | T-reduction | |
| 8 | 0***0 | Tag block | |
| 9 | 0***0 | Tag block | |
| 10 | 0***0 | Tag block | |
| 11 | 0***0 | Tag block | |
| 12 | 0***0 | High pressure hose line | |
| 13 | 0***0 | Threaded union | |
| 14 | 0***0 | Hex nut | |
| 15 | 0***0 | Brazed union | |
| 16 | 0***0 | Brazed union | |
| 17 | 0***0 | Male connector | |
| 18 | 0***0 | Heх head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***0 | Wheel motor-right, cpl. | |
| 22 | 0***0 | Wheel motor-left, cpl. | |
| 23 | 0***1 | Hex head bolt | |
| 24 | 0***0 | Washer | |
| 25 | 0***1 | Cover plate | |
| 26 | 0***0 | Тubе сlаmp-2 hаlvеs | |
| 27 | 0***0 | Locknut | |
| 28 | 0***1 | Allen screw | |
| 29 | 0***1 | Washer | |
| 30 | 0***0 | Tube clamp-2 halves | |
| 31 | 0***1 | Locknut |
