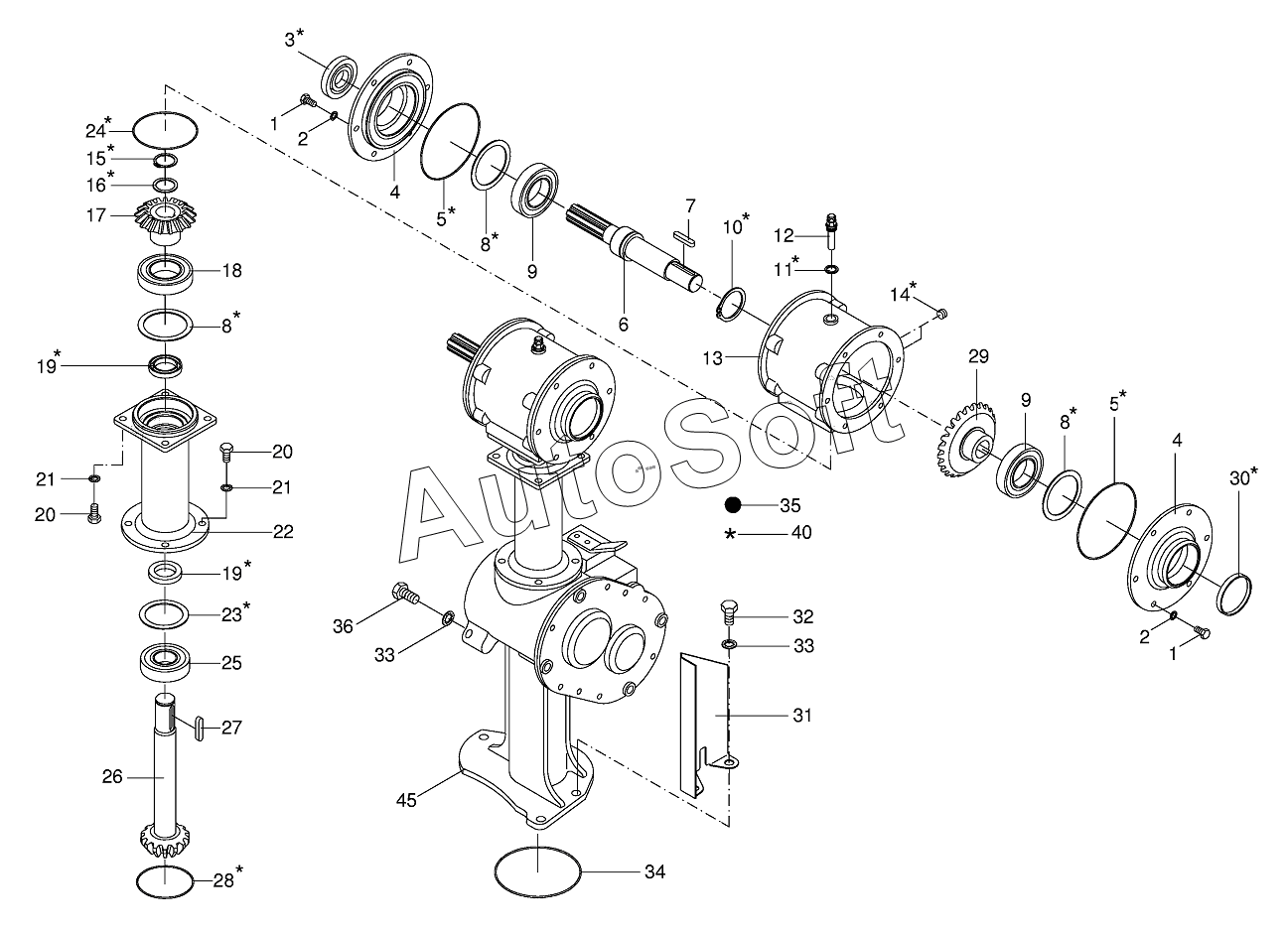

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Transmission part II-front
1
1
2
2
3
4
4
5
5
6
7
8
8
8
8
9
9
10
11
12
13
14
15
16
16
16
16
17
18
19
19
20
20
21
21
22
23
23
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
40
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***1 | Radial-shaft sealing ring | |
| 4 | 0***0 | Gearbox cover | |
| 5 | 0***0 | O-ring | |
| 6 | 0***3 | Drive shaft | |
| 7 | 0***0 | Fit-in key | |
| 8 | 0***0 | Shim ring | |
| 8 | 0***0 | Shim ring | |
| 9 | 0***0 | Grooved ball bearing | |
| 10 | 0***1 | Circlip | |
| 11 | 0***0 | Gasket ring | |
| 12 | 0***0 | Breather | |
| 13 | 0***0 | Housing | |
| 14 | 0***1 | Screw plug | |
| 15 | 0***0 | Circlip | |
| 16 | 0***0 | Shim ring | |
| 16 | 0***0 | Shim ring | |
| 16 | 0***0 | Shim ring | |
| 16 | 0***1 | Shim ring | |
| 17 | 0***0 | Bevel wheel | |
| 18 | 0***0 | Grooved ball bearing | |
| 19 | 0***1 | Radial-shaft sealing ring | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***0 | Intermediate housing | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 24 | 0***0 | O-ring | |
| 25 | 0***0 | Grooved ball bearing | |
| 26 | 0***0 | Pinion shaft | |
| 27 | 0***0 | Fit-in key | |
| 28 | 0***0 | O-ring | |
| 29 | 0***2 | Crown wheel | |
| 30 | 0***2 | Sealing cap | |
| 31 | 0***0 | Plate | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | O-ring | |
| 35 | 0***0 | Oil-Id.-no.=1ltr | |
| 36 | 0***0 | Hex head bolt | |
| 40 | 0***1 | Repair kit-incl. | |
| 45 | 0***5 | Indexing gear-cpl. |
