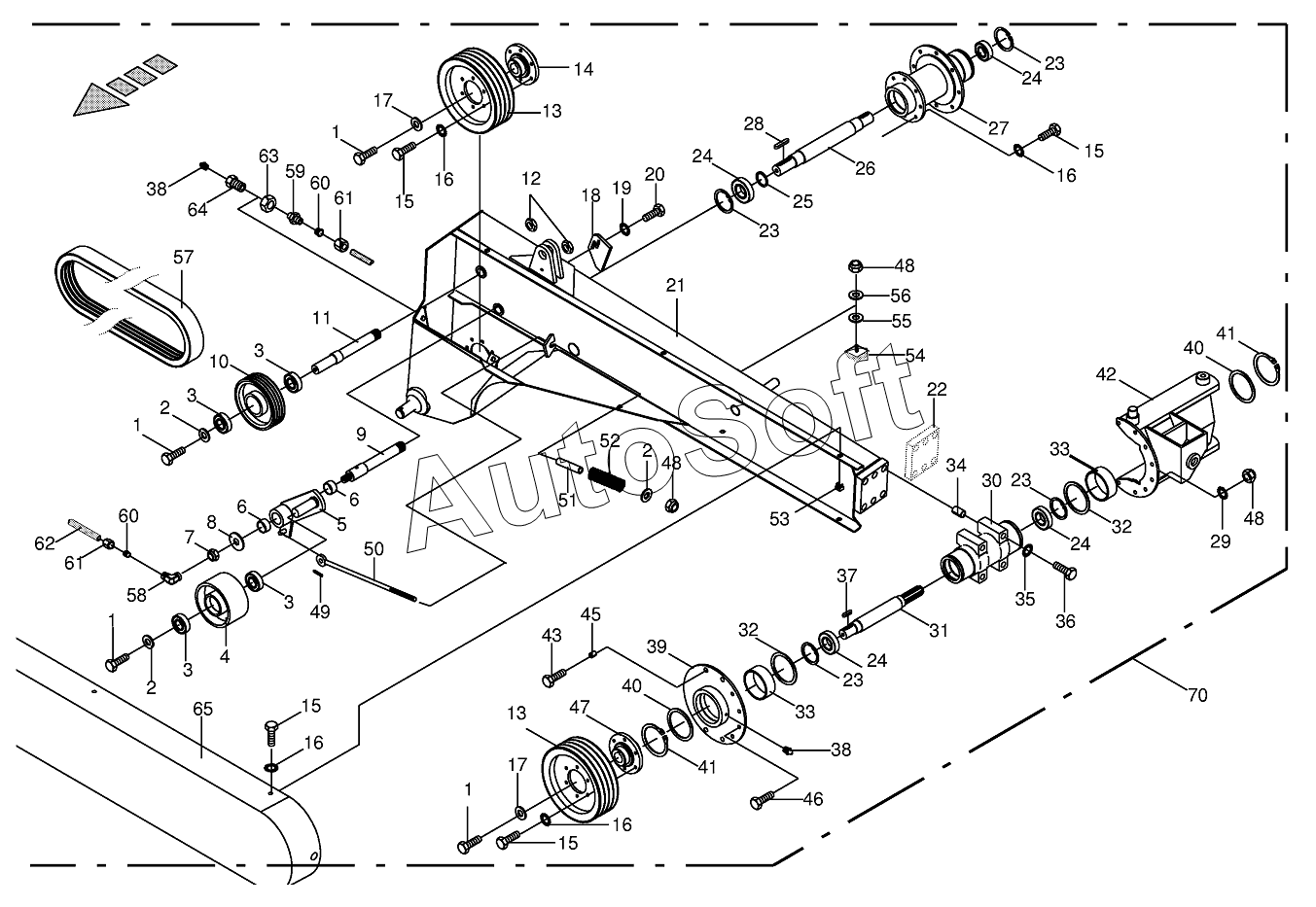

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Control lever cpl.-left CV/BSS
49
48
48
48
47
46
45
43
42
41
41
50
40
40
39
38
38
37
36
35
34
58
70
65
64
63
62
61
61
60
60
59
33
33
57
56
55
54
53
52
51
10
18
17
17
16
16
16
16
15
15
15
15
14
13
13
12
11
19
9
8
7
6
6
5
4
3
3
3
3
2
2
2
26
32
32
31
30
29
28
27
27
26
1
1
1
1
25
24
24
24
24
23
23
23
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009110270 | 0***0 | Shim ring | |
| 009110290 | 0***0 | Shim ring | |
| 009303600 | 0***0 | Angular ball bearing | |
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Washer | |
| 3 | 0***1 | Grooved ball bearing | |
| 4 | 0***0 | Jockey pulley | |
| 5 | 0***0 | Tension lever-incl. bushing | |
| 6 | 0***0 | Bearing bush | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Bearing bolt | |
| 10 | 0***1 | V-belt pulley | |
| 11 | 0***4 | Bearing bolt | |
| 12 | 0***0 | Hex nut | |
| 13 | 0***0 | V-belt pulley | |
| 14 | 0***0 | Hub | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Washer | |
| 18 | 0***0 | Sensor link | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***0 | Lh wing arm | |
| 22 | 0***2 | Flange plate | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Grооvеd bаll bеаring | |
| 25 | 0***0 | Shim ring | |
| 26 | 0***0 | Drive shaft | |
| 26 | 0***0 | Drive shaft | |
| 27 | 0***0 | Double flange bearing | |
| 27 | 0***0 | Double flange bearing | |
| 28 | 0***0 | Fit-in key | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | Bearing tube | |
| 31 | 0***3 | Shaft | |
| 32 | 0***0 | Supporting disc | |
| 33 | 0***0 | Red bronze bushing | |
| 34 | 0***0 | Roll pin | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***3 | Hex head bolt | |
| 37 | 0***0 | Fit-in key | |
| 38 | 0***0 | Grease niple | |
| 39 | 0***7 | Bearing flange | |
| 40 | 0***0 | Supporting disc | |
| 41 | 0***0 | Circlip | |
| 42 | 0***7 | Cardan truss-left | |
| 43 | 0***0 | Hex head bolt | |
| 45 | 0***1 | Roll pin | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 0***1 | Hub | |
| 48 | 0***0 | Locknut | |
| 49 | 0***2 | Roll pin | |
| 50 | 0***0 | Drawbar | |
| 51 | 0***0 | Tube | |
| 52 | 0***0 | Pressure spring | |
| 53 | 0***0 | Nut | |
| 54 | 0***0 | Rubber pad | |
| 55 | 0***0 | Washer | |
| 56 | 0***1 | Washer | |
| 57 | 0***0 | V-belt | |
| 58 | 0***1 | Elbow union | |
| 59 | 0***1 | Male connector | |
| 60 | 0***0 | Cutting ring | |
| 61 | 0***0 | Nozzle disc cap | |
| 62 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 63 | 0***1 | Hex nut | |
| 64 | 0***0 | Tube union | |
| 65 | 0***1 | Guard -left | |
| 70 | 0***0 | Extension arm-left, cpl. |
