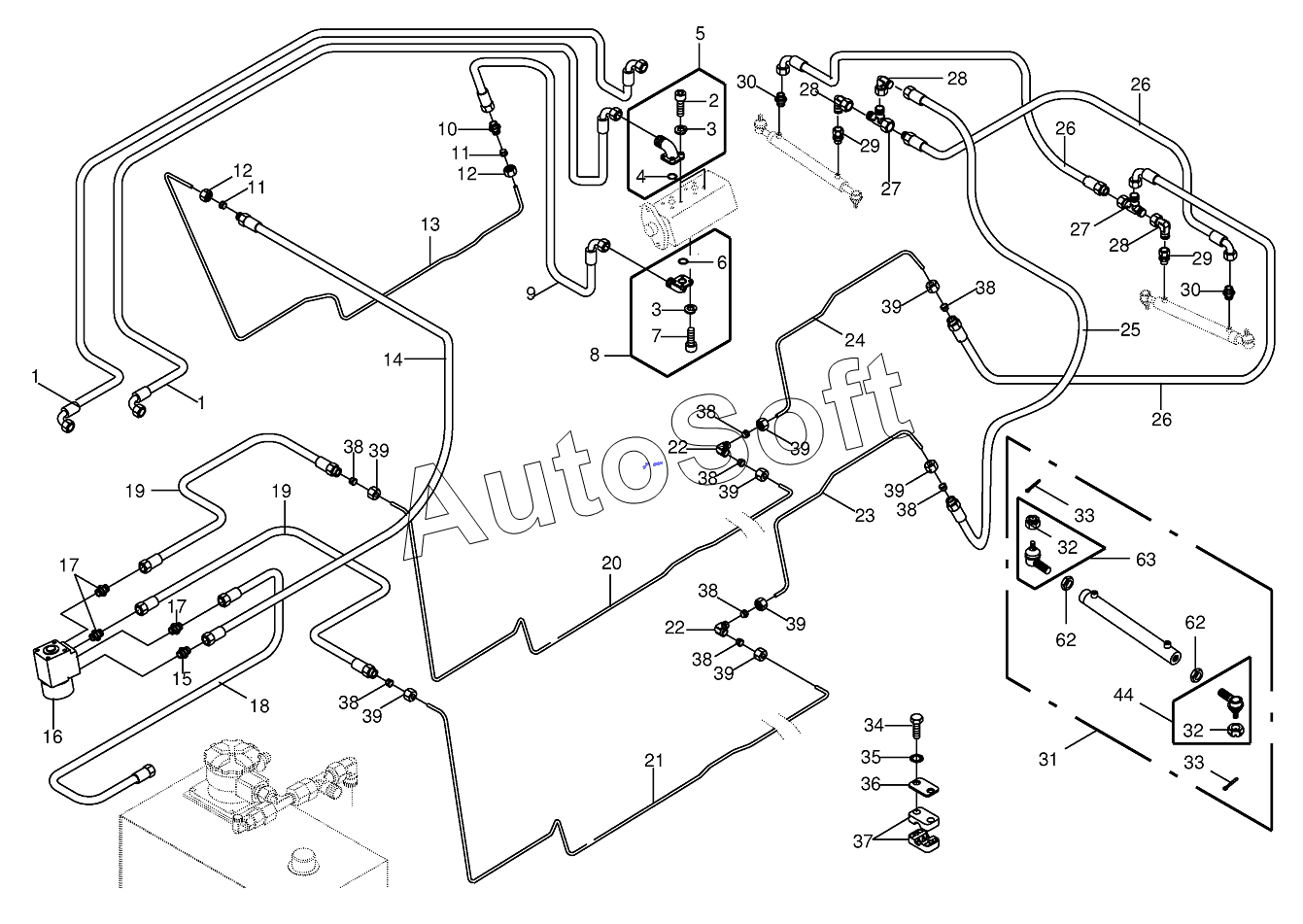

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Working hydr.-hydr.line (steering)
33
33
23
24
25
26
26
26
27
27
28
28
28
29
29
30
30
31
32
32
22
22
34
35
36
37
37
38
38
38
38
38
38
38
38
39
39
39
39
39
39
39
39
44
62
62
63
11
11
2
2
3
3
4
5
6
7
7
8
9
10
1
1
12
12
13
14
15
16
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187380 | 0***0 | Sealing set | |
| 1 | 0***0 | High pressure hose line | |
| 2 | 0***0 | Allen screw | |
| 2 | 0***1 | Allen screw | |
| 3 | 0***0 | Spring washer | |
| 4 | 0***0 | O-ring | |
| 5 | 0***0 | Flange connection | |
| 6 | 0***0 | O-ring | |
| 7 | 0***0 | Allen screw | |
| 7 | 0***0 | Allen screw | |
| 8 | 0***0 | Flange connection | |
| 9 | 0***2 | High pressure hose line | |
| 10 | 0***1 | Connector | |
| 11 | 0***1 | Cutting ring | |
| 12 | 0***0 | Nozzle disc cap | |
| 13 | 0***0 | Hydraulic line | |
| 14 | 0***1 | High pressure hose line | |
| 15 | 0***2 | Male connector | |
| 16 | 0***0 | Steering valve | |
| 17 | 0***1 | Male connector | |
| 18 | 0***0 | High pressure hose line | |
| 19 | 0***0 | High pressure hose line | |
| 20 | 0***0 | Hydraulic line | |
| 21 | 0***0 | Hydraulic line | |
| 22 | 0***1 | Elbow union | |
| 23 | 0***0 | Hydraulic line | |
| 24 | 0***0 | Hydraulic line | |
| 25 | 0***0 | High pressure hose line | |
| 26 | 0***1 | High pressure hose line | |
| 27 | 0***1 | Adjustable L connection | |
| 28 | 0***1 | Angle lug | |
| 29 | 0***1 | Male connector | |
| 30 | 0***1 | Male connector | |
| 31 | 0***0 | Hydraulic cylinder | |
| 32 | 0***0 | Castellated nut | |
| 33 | 0***1 | Cotter pin | |
| 34 | 0***1 | Hex head bolt | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Cover plate | |
| 37 | 0***0 | Tube clamp-2 halves | |
| 37 | 0***0 | Tube clamp-2 halves | |
| 38 | 0***1 | Cutting ring | |
| 39 | 0***0 | Nozzle disc cap | |
| 44 | 0***0 | Ball joint | |
| 62 | 0***2 | Hex nut-low form | |
| 63 | 0***0 | Ball joint |
