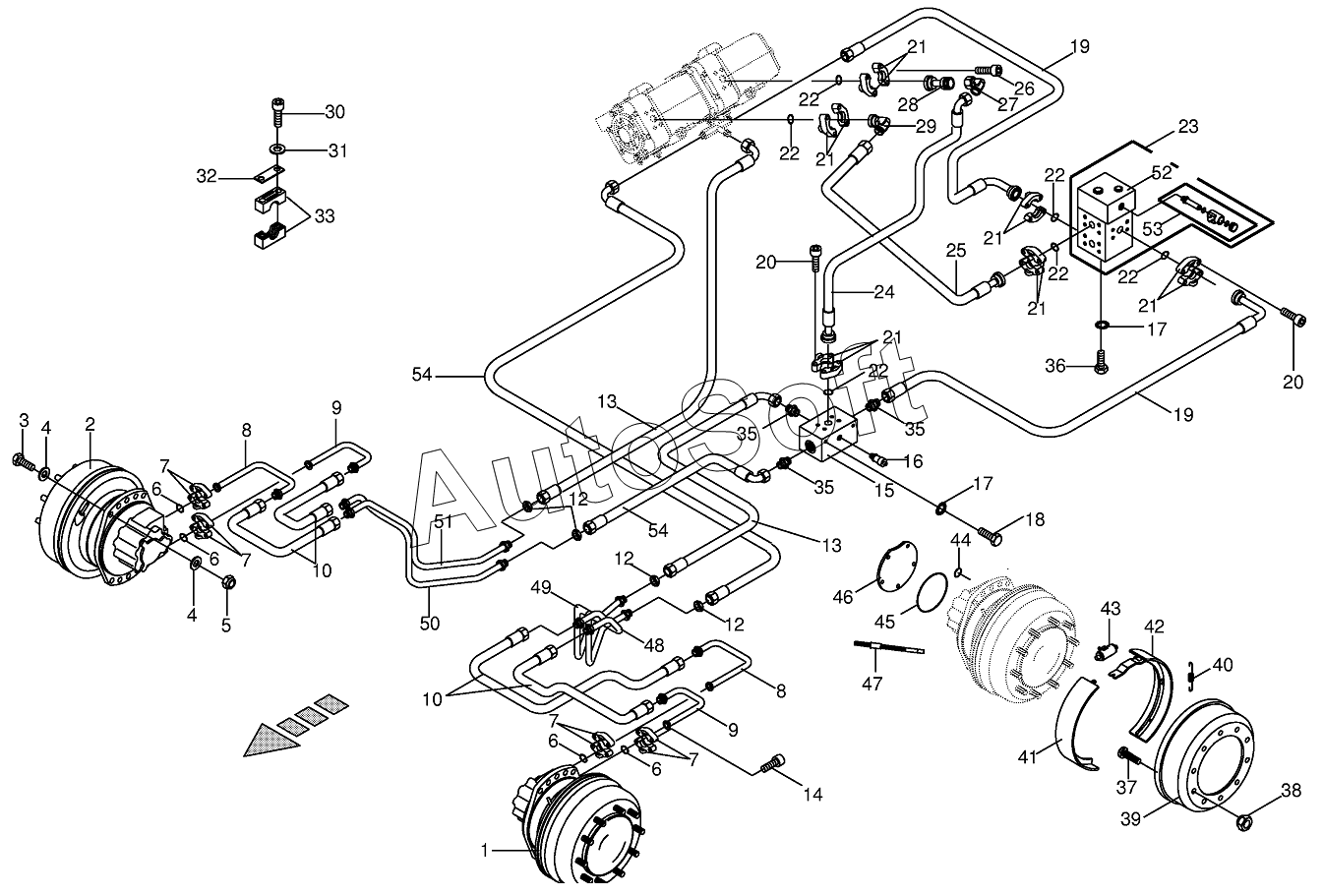

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Hydr.ground drive - front
42
29
30
31
32
33
35
35
35
36
37
38
39
40
41
42
28
43
44
45
46
47
48
49
50
51
52
53
54
54
16
2
3
4
4
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
12
12
12
13
13
14
15
1
17
17
18
19
19
20
20
21
21
21
21
21
21
22
22
22
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191240 | 0***0 | Gasket ring | |
| 009191610 | 0***0 | Sealing set | |
| 270083810 | 2***0 | Pressure spring | |
| 1 | 0***0 | Wheel motor-left, cpl. | |
| 2 | 0***0 | Wheel motor-right, cpl. | |
| 3 | 0***1 | Hex head bolt | |
| 4 | 0***2 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***0 | O-ring | |
| 7 | 0***0 | SAE-flange section | |
| 8 | 0***0 | Soldered joint | |
| 9 | 0***0 | Soldered joint | |
| 10 | 0***0 | High pressure hose line | |
| 12 | 0***0 | Hex nut | |
| 13 | 0***0 | High pressure hose line | |
| 14 | 0***0 | Allen screw | |
| 15 | 0***0 | High pressure hydraulic modulation block | |
| 16 | 0***0 | Pressure sensor | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***0 | High pressure hose line | |
| 20 | 0***1 | Allen screw | |
| 21 | 0***0 | SAE-flange section | |
| 22 | 0***0 | O-ring | |
| 23 | 0***2 | Hp-ganged valve | |
| 24 | 0***0 | High pressure hose line | |
| 25 | 0***0 | High pressure hose line | |
| 26 | 0***0 | Allen screw | |
| 27 | 0***0 | Lug | |
| 28 | 0***0 | SAE extern.screw thread flange | |
| 29 | 0***0 | SAE-flange adapter | |
| 30 | 0***1 | Allen screw | |
| 31 | 0***0 | Washer | |
| 32 | 0***1 | Cover plate | |
| 33 | 0***0 | Tube clamp-2 halves | |
| 35 | 0***0 | Male connector | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***0 | Wheel pin | |
| 38 | 0***0 | Nut | |
| 39 | 0***0 | Brake drum-10 hole | |
| 40 | 0***0 | Spring set | |
| 41 | 0***0 | Brake shoe-left/right | |
| 42 | 0***0 | Brake shoe-right | |
| 42 | 0***0 | Brake shoe-left | |
| 43 | 0***0 | Wheel brake cylinder | |
| 44 | 0***0 | O-ring | |
| 45 | 0***0 | O-ring | |
| 46 | 0***0 | Cover | |
| 47 | 0***0 | Brake cable | |
| 48 | 0***0 | Soldered joint-R | |
| 49 | 0***0 | Soldered joint | |
| 50 | 0***0 | Soldered joint | |
| 51 | 0***0 | Soldered joint-R | |
| 52 | 0***0 | Head rinse valve | |
| 53 | 0***0 | Magnetic steering hub | |
| 54 | 0***0 | High pressure hose line |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
