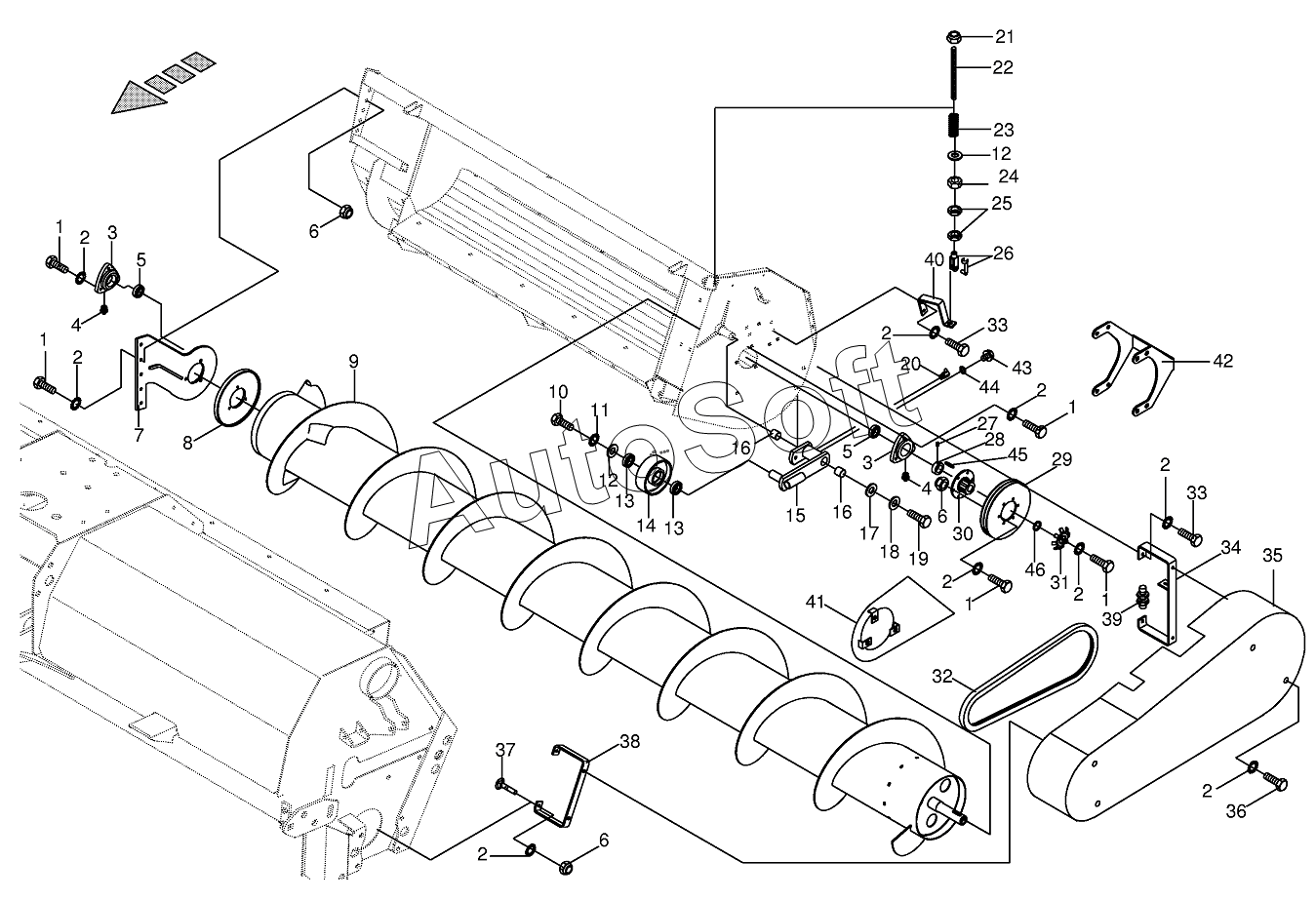

Каталог запасных частей к технике: KRONE BIG-M-II (2016). Auger with gear - sideways CRI
35
25
26
27
28
29
29
30
31
32
33
33
34
35
24
36
37
38
39
40
41
42
43
44
45
46
12
12
2
2
2
2
2
2
2
2
2
3
3
4
4
5
5
6
6
6
7
7
8
9
9
10
11
1
1
1
1
1
13
13
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Flange bearing | |
| 4 | 0***0 | Grease niple | |
| 5 | 0***0 | Grooved ball bearing | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Side part-left | |
| 7 | 0***0 | Side part-right | |
| 8 | 0***1 | Stripper | |
| 9 | 0***0 | Auger-left | |
| 9 | 0***0 | Auger-right | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Washer | |
| 13 | 0***0 | Grooved ball bearing | |
| 14 | 0***0 | Jockey pulley | |
| 15 | 0***0 | Belt tensioner | |
| 16 | 0***0 | Bearing bush | |
| 17 | 0***1 | Supporting disc | |
| 18 | 0***1 | Washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Grease niple | |
| 21 | 0***0 | Locknut | |
| 22 | 0***0 | Threaded bolt | |
| 23 | 0***0 | Pressure spring | |
| 24 | 0***0 | Hex nut | |
| 25 | 0***0 | Hex nut-low form | |
| 26 | 0***1 | Clevis cpl. | |
| 27 | 0***1 | Threaded pin | |
| 28 | 0***0 | Collar-incl. threaded pin | |
| 29 | 0***0 | V-belt pulley | |
| 29 | 0***0 | V-belt pulley | |
| 30 | 0***0 | Ratchet clutch | |
| 31 | 0***0 | Indicator disc | |
| 32 | 0***0 | V-belt | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***1 | Guard support | |
| 35 | 0***0 | Belt guard-right | |
| 35 | 0***0 | Belt guard-left | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***2 | Coach bolt | |
| 38 | 0***0 | Drive shaft | |
| 39 | 0***1 | Namursensor | |
| 40 | 0***2 | Sensor support | |
| 41 | 0***0 | Belt guard gearbox | |
| 42 | 0***1 | Yoke | |
| 43 | 0***0 | Screw plug | |
| 44 | 0***0 | Gasket ring | |
| 45 | 0***0 | Fit-in key | |
| 46 | 0***1 | Supporting disc |
